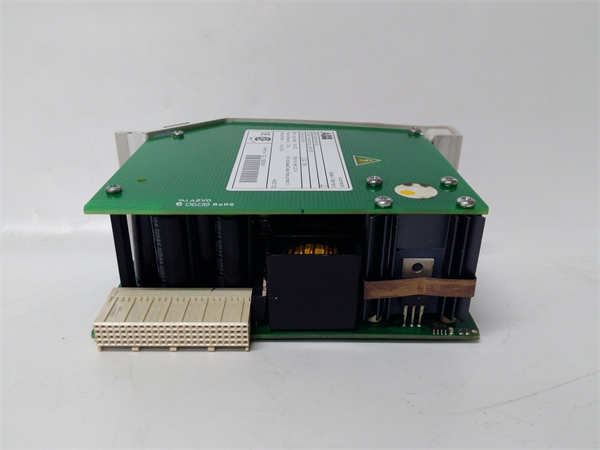

ABB SD812F 3BDH000014R1 是ABB集团旗下TRICONEX品牌生产的一款专为Tricon v9/v10/v11安全仪表系统设计的高可用性、热插拔冗余电源模块。该模块是Tricon系统机架的“动力心脏”，通过N+1冗余配置，确保即使单个电源故障，系统也能获得持续、洁净的电力供应，是实现安全系统最高可用性的关键基础。应用场景：
在一個大型海上鑽井平台的緊急關停系統中，Tricon安全系統必須實現99.999%的可用性，任何電源故障都可能導致災難性後果。該系統的每個機架中並列安裝了四台 ABB SD812F 3BDH000014R1 電源模塊，構成“3+1”的冗餘配置。正常運行時，它們通過“有源主動均流”技術共同分擔負載。當平台電網因惡劣天氣發生劇烈波動，導致其中一台 SD812F 的輸入保護電路動作而暫時失效時，冗餘系統在毫秒級內無縫地將負載轉移至其餘三台健康的電源模塊上，整個Tricon系統的安全功能未受任何影響，成功抵禦了這次電網扰动，保障了平台的安全。
核心参数速览：
| |
|---|
| |
| |
| |
| Tricon v9, v10, v11 安全仪表系统（SIS） |
| 100-240 VAC, 47-63 Hz (自动适应) 或 125 VDC |
| +5.1 VDC (为Tricon背板逻辑电路供电) |
| |
| |
| |
| |
| |
| |
| |
| |
技术原理与创新价值：
创新点1：真正的N+1冗余与无损热插拔技术。 ABB SD812F 的核心价值在于其实现了真正的电源冗余。多个模块并联后，通过精密的“有源主动均流”技术，自动平衡各自的输出电流。当任一模块发生故障或被拔出时，其余模块能立即接管其负载，且对系统运行零扰动。其热插拔设计允许维护人员在系统运行时安全地更换故障模块，实现了电源系统的“永不停机”维护。创新点2：专为TMR系统优化的供电品质。 该电源模块的输出经过特别优化，纹波和噪声极低，为对电源质量高度敏感的Tricon TMR（三重模冗余）处理器和精密I/O模块提供了极其洁净的能源。这不仅保证了安全逻辑的稳定执行，也从源头保障了安全仪表功能的可靠性。创新点3：全面的诊断与可维护性设计。 SD812F 面板上设有清晰的LED指示灯，可直观显示模块的运行状态、故障信息和负载分担情况。这些状态信息也能通过Tricon系统的背板通信上传至工程软件，实现远程监控和预警，便于进行预测性维护，最大化系统可用性。
应用案例与行业价值：
在某跨国石化企业的乙烯裂解装置中，其紧急停车系统（ESD）采用了Tricon v11系统。对供电的可用性要求极其苛刻。项目为每个机柜配置了N+1冗余的 ABB SD812F 3BDH000014R1 电源。在一次雷雨天气中，一台电源因输入浪涌而失效告警。维护人员在不中断系统的情况下，严格遵守安全规程，在几分钟内完成了故障模块的热插拔更换，安全系统功能全程保持有效。业主仪表经理评价：“SD812F 电源的冗余和热插拔设计，将电源这个单点故障风险彻底消除了。这在我们这种关键安全应用中是不可或缺的，其可靠性给了我们绝对的信心。”
相关产品组合方案
- 1.Tricon 主处理器模块（如3008）：电源的核心服务对象，系统的“大脑”。
- 2.Tricon I/O 模块（如3503E, 4351B）：消耗电源功率，执行安全功能。
- 3.Tricon 机架（如8101）：为 SD812F 提供物理安装位置和背板电力分配。
- 4.Tricon 通信模块（如3700A）：也需要稳定电源进行数据交换。
- 5.TRICONEX TRISTATION 1131 工程软件：用于系统诊断，监控电源状态。
- 6.上游配电单元：如空气开关、浪涌保护器，为整个电源系统提供前端保护。
安装维护与全周期支持
ABB SD812F 3BDH000014R1 的安装需在系统断电下进行（除非设计为热插拔扩容）。将其对准Tricon机架电源槽位的导轨，平稳推入直至与背板连接器完全啮合，然后锁紧前面板的固定螺丝即可。在冗余配置中，模块会自动识别并加入冗余组。日常维护主要是定期观察模块状态指示灯是否正常，聆听风扇运行声音是否平稳，并保持通风孔清洁。当需要更换时，可在系统运行下（确认冗余配置正常）直接握住模块手柄，平稳用力将其拔出，随后在短时间内插入新模块，系统将自动识别并使其投入冗余运行。
