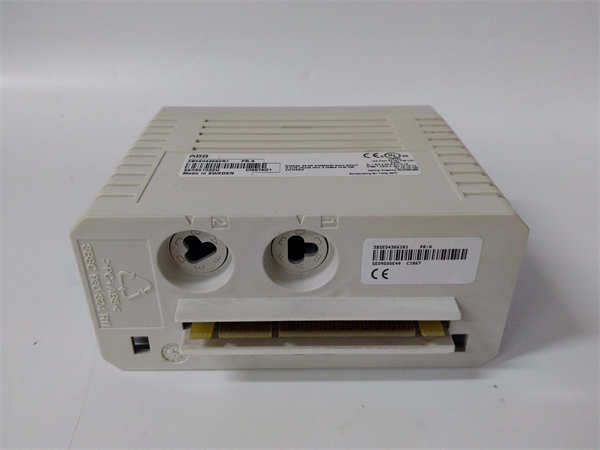

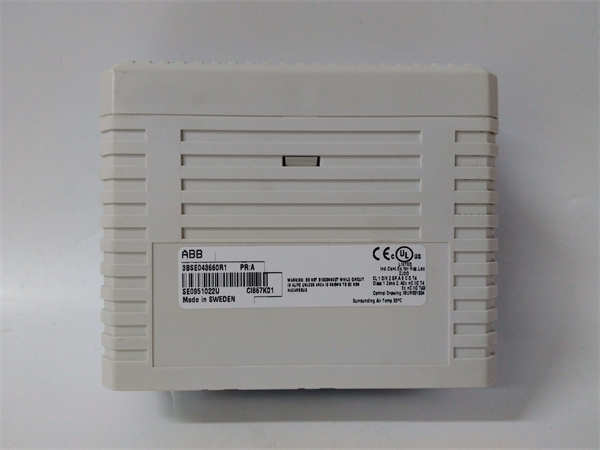

CI687K01 3BSE043660R1

CI687K01 3BSE043660R1 是ABB公司为其AC800M高性能可编程逻辑控制器（PLC）设计的一款PROFIBUS DP主站通信接口模块。该模块使AC800M控制器能够作为主站，通过高速的PROFIBUS-DP现场总线网络与远程I/O站、变频器、仪表等从站设备进行高效、实时的数据交换。

应用场景：

在汽车制造厂的喷涂生产线控制系统中，CI687K01模块作为PROFIBUS-DP网络的主站，负责与分布在生产线上的数十个远程I/O站、机器人控制器和变频器进行通信。它周期性地采集各站点的传感器信号（如位置开关、光电开关），并下发控制指令（如启停电机、控制阀门）。其12Mbps的高速通信能力和确定性响应，确保了生产线各工位间的精准同步，保障了生产节拍和喷涂质量。

核心参数速览：

技术原理与创新价值：

创新点1：高性能的PROFIBUS DP主站协议栈。 CI687K01 模块集成了成熟的PROFIBUS DP主站协议栈，能够高效管理网络上的所有从站设备。它通过轮询机制与每个从站进行周期性的数据交换（过程数据）和非周期性的参数设置、诊断等（非过程数据），确保了通信的实时性和确定性。创新点2：灵活的组态与强大的诊断能力。 该模块通过ABB的Automation Builder或Control Builder M工程软件进行组态。用户可以方便地导入从站的GSD文件（通用站描述文件），图形化地配置网络参数、I/O映射和从站参数。模块提供详细的诊断信息，如从站故障、通信中断、配置错误等，并能精确定位到故障站点，极大简化了网络调试和维护工作。创新点3：无缝集成于AC800M控制器架构。 CI687K01 作为AC800M控制器的一个功能扩展，与CPU通过高速背板总线交换数据。在用户程序中，PROFIBUS从站的I/O数据就像本地I/O一样被访问，编程透明简便。这种紧密集成降低了系统复杂性，提高了可靠性。

应用案例与行业价值：

在水泥厂的原料粉磨站DCS系统中，采用AC800M控制器搭配CI687K01模块，通过PROFIBUS-DP网络连接立磨主电机、选粉机、喂料秤等关键设备的智能从站（变频器、远程I/O）。项目工程师反馈：“CI687K01模块通信稳定，配置直观。它将大量分散的设备信号高效地集成到控制系统中，节省了大量控制电缆和柜内空间，系统布线简洁，抗干扰能力强，维护工作量显著降低。” 这体现了该模块在简化系统结构、降低成本和提升系统可靠性方面的价值。

相关产品组合方案：

为构建完整的PROFIBUS-DP主站系统，推荐以下与CI687K01协同工作的产品：

· •AC800M CPU模块 (如 PM866)：系统的控制核心。

· •AC800M 基板 (如 SB820)：用于安装CPU和通信模块。

· •PROFIBUS 从站设备：如ABB AC500远程I/O、ACS880变频器、其他品牌支持DP的智能设备。

· •PROFIBUS 通信电缆与连接器：用于网络布线。

· •PROFIBUS 中继器/光链路模块：用于扩展网络距离或实现电气隔离。

· •Automation Builder/Control Builder M 软件：用于硬件组态、编程和调试。

安装维护与全周期支持：

CI687K01模块需安装于AC800M CPU基板的扩展槽位上，安装前确保系统断电。网络布线需使用标准PROFIBUS电缆和连接器，并正确安装终端电阻。日常维护主要通过工程软件的在线功能监控网络状态、扫描从站和查看诊断缓冲区。
