5SHY5045L0020 5SXE10-0181 AC10272001R0101

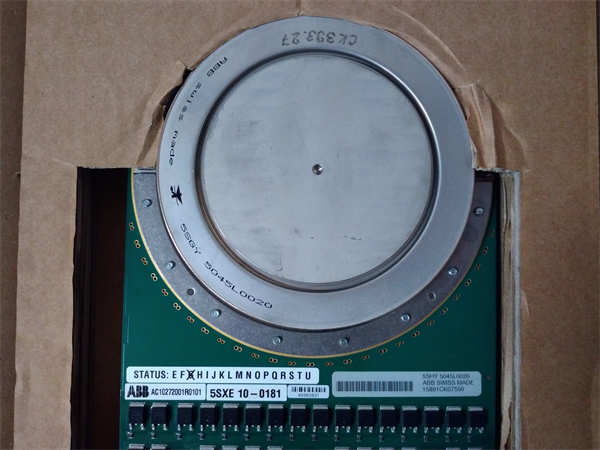

5SHY5045L0020 是ABB公司生产的一款高性能大功率IGCT功率半导体模块。该模块是ABB中高压变频器中的核心功率开关器件。它集成了门极驱动单元，具有高阻断电压、低导通损耗和高可靠性等特点，专为要求严苛的中高压变频驱动应用而设计，是保障变频器高效、稳定运行的关键部件。

应用场景

在某大型钢铁企业的热连轧生产线上，主传动电机由ACS5000系列中压变频器驱动。轧机在轧制钢板时承受巨大的冲击性负载，对变频器功率模块的耐流能力、可靠性及寿命有极高要求。该变频器的功率单元采用了 5SHY5045L0020 IGCT模块。在轧机咬钢的瞬间，5SHY5045L0020 以其卓越的导通特性与坚固性，成功承受了巨大的电流冲击，确保了传动系统的平稳运行。其高可靠性设计保证了变频器在高温、高振动环境下长期稳定工作，有效避免了因功率模块故障导致的整条生产线停产的巨大损失。

核心参数速览

技术原理与创新价值

创新点1：IGCT技术与性能优势IGCT是在GTO基础上发展而来的新型大功率器件。5SHY5045L0020 采用硬驱动门极技术，实现了极低的导通压降和关断时间，同时保持了GTO的高阻断电压能力。与传统GTO相比，开关频率更高，开关损耗更低；与IEGT相比，导通损耗更具优势。这使得采用该模块的变频器效率更高、体积更紧凑。创新点2：高可靠性与长寿命设计模块采用先进的封装技术和材料，优化内部结构，确保芯片与基板间良好的热匹配与机械强度，有效减缓热疲劳，显著延长模块使用寿命。其工业级标准设计使其能够承受恶劣工况下的温度循环、机械振动与电气应力。创新点3：智能化驱动与状态监测模块集成或可配合智能门极驱动单元，实现最优的开关控制与保护。驱动单元可实时监测模块状态，提供故障诊断信息，助力实现预测性维护，提升系统可用性。

应用案例与行业价值

案例：某大型矿山矿井提升机变频改造矿井提升机作为关键设备，其驱动系统可靠性至关重要。改造项目选用ABB ACS5000系列变频器，其核心功率开关器件为 5SHY5045L0020 IGCT模块。运行实践表明，该系统启动平稳，调速精准，有效降低了启动冲击对电网与机械结构的影响。5SHY5045L0020 模块的卓越表现确保了提升机安全、高效运行，故障率显著降低，维护工作量与能耗下降，为矿山连续生产与节能降耗做出了重要贡献。

相关产品组合方案

1. 1.门极驱动单元：与 5SHY5045L0020 配套的专用驱动板，确保其优化开关。

2. 2.吸收电容：用于抑制关断过电压，保护IGCT模块。

3. 3.水冷散热器：为 5SHY5045L0020 提供高效冷却，保障其结温在安全范围内。

4. 4.脉冲变压器/光纤接口板：实现控制系统与功率单元间的隔离与信号传输。

5. 5.功率单元控制器：协调管理单元内多个 5SHY5045L0020 模块的工作。

6. 6.备品备件包：包括驱动板、吸收电容等易损或关键附件。

安装维护与全周期支持

5SHY5045L0020 的安装与更换需由经过严格培训的专业人员操作，务必遵循安全规范，确保系统完全断电并确认母线电容已充分放电。操作中需注意静电防护，施加规定的安装力矩以保证良好的散热接触。
