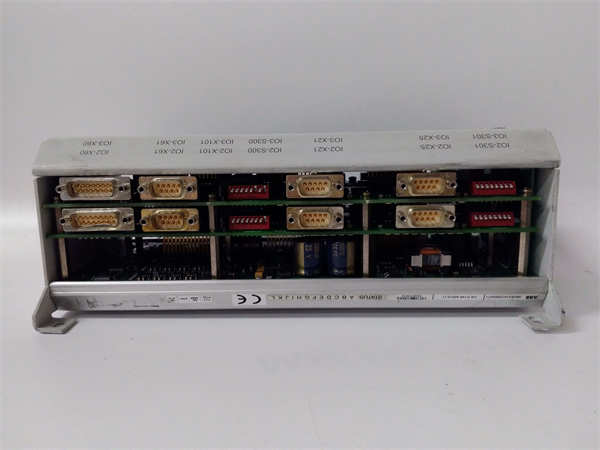

UAD149 3BHE014135R0011 UAD149A00-0-11

UAD149 3BHE014135R0011（完整型号UAD149A00-0-11）是ABB公司生产的S800 I/O系列中的一款高性能模拟量输出模块。该模块是ABB Ability™ System 800xA等DCS系统的关键组件，负责将控制器的数字量指令转换为高精度的模拟量信号，用于驱动各种执行机构。

应用场景

在大型化工厂的反应釜温度控制系统中，ABB UAD149 模拟量输出模块负责将DCS控制器计算出的温度控制信号转换为4-20mA模拟量信号，精确调节加热器的功率调节器。其16位的高分辨率和±0.05%的精度确保了温度控制的精确性，使反应釜内温度波动控制在±0.5℃以内。模块的通道间隔离功能有效防止了地环路干扰，确保了长期运行的稳定性。

核心参数速览

技术原理与创新价值

创新点1：高精度数模转换技术UAD149 采用16位Σ-Δ型DAC芯片，配合精密的基准电压源和低噪声输出放大器，实现了高达±0.05%的输出精度。其自动校准功能可补偿温度漂移和时间漂移，确保长期稳定性。创新点2：完善的通道隔离保护每个输出通道都具有独立的隔离屏障，隔离电压高达500V AC。这种设计有效防止了地环路干扰和通道间串扰，确保在复杂工业环境下各通道都能独立稳定工作。创新点3：智能诊断与安全功能模块具备完善的在线诊断功能，可实时检测输出开路、短路、超限等故障状态。其安全值设置功能可在通信中断时输出预设的安全值，确保过程安全。

应用案例与行业价值

某大型造纸厂在纸机传动控制系统改造中，采用 ABB UAD149 模块控制各传动点的速度。改造后，速度控制精度提高至±0.1%，纸张厚度均匀性显著改善，废品率降低15%。维护工程师表示："UAD149 的高精度和稳定性为产品质量提升提供了保障，其模块化设计使维护工作更加便捷。"

相关产品组合方案

1. 1.S800基座单元（如TU810） - UAD149的安装载体

2. 2.其他S800 I/O模块 - 与UAD149协同完成信号处理

3. 3.系统控制器（如AC 800M） - UAD149的上级控制单元

4. 4.信号调理器 - 用于特殊信号处理

5. 5.系统组态软件 - 用于UAD149的参数配置

6. 6.冗余模块 - 提高系统可用性

安装维护与全周期支持

UAD149 采用模块化设计，支持热插拔更换。日常维护主要通过系统诊断工具监控模块状态，定期检查接线端子。
