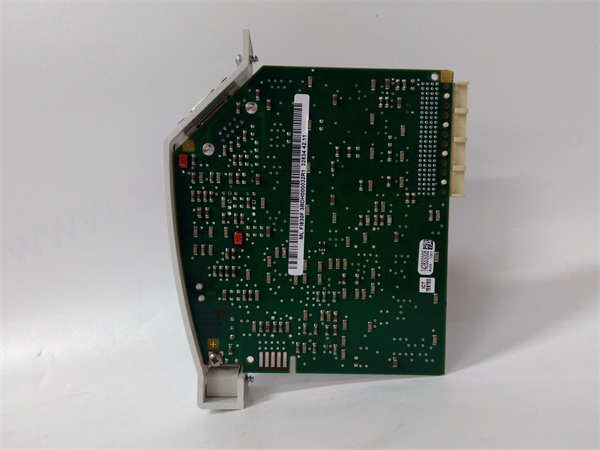

FI830F 3BDH000032R1

FI830F 3BDH000032R1 是ABB集团生产的一款8通道模拟量输入模块。它属于ABB Advant OCS（开放式控制系统）及AC 800F系列中的Field Interface Unit模块，专门用于连接热电偶、电阻温度计或毫伏级电压信号，实现高精度的温度及相关参数测量。

应用场景

在西南某大型有色金属冶炼厂的焙烧炉系统中，对炉内多个分区的温度进行连续、精确的监测是优化反应、保证产品质量和降低能耗的关键。炉旁环境高温、多粉尘，且测温点距离控制室远，信号衰减和干扰是巨大挑战。该厂在DCS系统改造中，在炉旁现场柜内部署了多块 FI830F 3BDH000032R1 模块。其针对热电偶信号的优化设计和强大的抗干扰能力，确保了从S型热电偶传来的微弱毫伏信号能够被清晰、准确地采集并远传至控制系统，使操作员能够实时掌握炉内真实工况，将温度控制精度提高了15%，年节约燃料成本超百万元。

核心参数速览

技术原理与创新价值

创新点1：高精度测量与专业的信号调理。FI830F 3BDH000032R1 专为处理微弱的温度信号而优化。其内部集成了高分辨率、低噪声的ADC（模数转换器）和专业的信号调理电路，能够对热电偶产生的毫伏级电压进行放大和精确测量。模块自动为每种热电偶类型提供对应的非线性校正，直接输出线性化的工程单位值（如摄氏度），减轻了控制器的运算负担。创新点2：高精度内置冷端补偿。 热电偶测量需要已知参考端（冷端）温度。FI830F 模块内部集成了高精度的温度传感器来监测接线端子的温度（即冷端），并进行自动补偿。这种集成式设计比外部补偿方法更精确、更可靠，消除了因冷端温度波动引入的测量误差。创新点3：强大的诊断与通道隔离能力。 模块具备完善的在线诊断功能，可检测传感器断线、输入信号超限、模块内部故障等。同时，其通道间采用差分输入和电气隔离设计，能有效抑制共模干扰，特别适用于存在较大地电位差的工业现场，确保在恶劣电磁环境下数据的完整性。

应用案例与行业价值

案例：东北某大型火力发电厂锅炉壁温监测锅炉过热器和再热器的管壁温度是防止爆管、保障机组安全运行的生命线。项目需要在锅炉本体上安装数百个K型热电偶，环境温度高，信号干扰复杂。项目选用了ABB S800 I/O站，并配置了大量 FI830F 3BDH000032R1 模块。模块的宽温工作特性使其能稳定安装在环境温度较高的现场柜内；其出色的抗干扰能力保证了长距离传输后信号的纯净度。系统投运后，实现了对管壁温度的实时精确监控，并基于此数据优化了吹灰流程，有效防止了超温现象，将锅炉管的预计寿命延长了20%，安全效益和经济效益极其显著。

相关产品组合方案

1. 1.SD：S800 I/O站电源模块，为整个机笼内的模块（包括 FI830F）供电。

2. 2.K：S800 I/O站机笼/基座，FI830F 模块安装于此。

3. 3.CI：通讯接口模块，连接S800站与ABB AC 800F/800M控制器。

4. 4.FI：模拟量输入模块，用于标准4-20mA电流信号采集。

5. 5.FI：模拟量输出模块，用于控制执行机构。

6. 6.DI：数字量输入模块，用于采集开关状态。

7. 7.DO：数字量输出模块，用于驱动继电器等。

8. 8.TA：信号调理和转换模块，用于特殊信号处理。

安装维护与全周期支持

FI830F 3BDH000032R1 采用标准的S800系列模块化设计，安装简便，直接插入机笼并锁紧即可。模块支持带电插拔（需在系统允许条件下），极大方便了维护和扩容。日常维护主要通过控制系统（如ABB 800xA）的诊断功能远程监控模块健康状态，无需现场定期校准。模块前面板有状态指示灯，可快速判断运行/故障状态。
