KUC321AE HIEE300698R0001

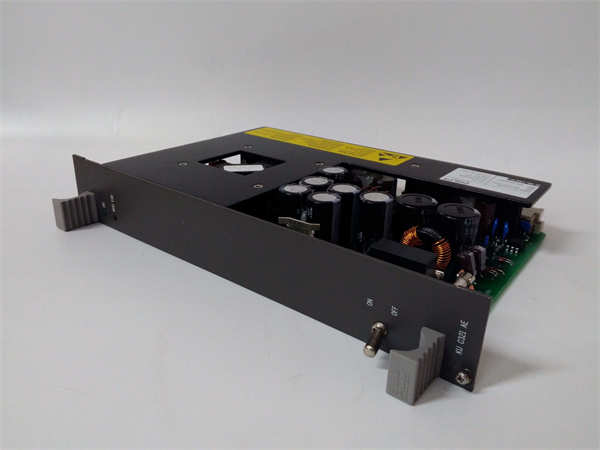

KUC321AE HIEE300698R0001 是ABB集团生产的一款可控硅（晶闸管）触发控制单元。它属于ABB电力电子控制产品系列，专门用于精确控制三相大功率负载（如工业加热器、电机软启动、电源装置），通过调节晶闸管的导通角来实现对电压/功率的平滑控制。

应用场景

在华东某大型化纤厂的聚合反应釜温度控制系统中，需要对缠绕在反应釜外壁的数百千瓦电加热器进行精确的功率调节，以确保化学反应在最佳温度曲线下进行。该系统采用了多套由 KUC321AE HIEE300698R0001 模块驱动的三相晶闸管功率单元。KUC321AE 接收来自DCS的4-20mA控制信号，并将其转换为精确的六脉冲触发信号，控制晶闸管的导通相位，从而实现对加热功率从0%到100%的无级线性调节。这套系统将釜内温度波动控制在±0.5°C以内，显著提升了产品聚合度和质量一致性，同时避免了因功率阶跃变化对电网造成的冲击。

核心参数速览

技术原理与创新价值

创新点1：高精度相位同步与触发控制。KUC321AE HIEE300698R0001 的核心技术在于其与电网频率的精确同步以及可变的触发角控制。它通过同步变压器获取电网电压的过零点信息作为基准，然后根据输入的控制信号（如4-20mA）计算出所需的触发延迟角（α角），最终产生一组在时间上精确对齐、具有足够幅值和宽度的脉冲序列，去触发相应的晶闸管。这实现了对输出功率的连续、平滑调节。创新点2：全面的诊断与安全保护机制。 该模块具备先进的自我诊断功能。它持续监测同步信号是否正常、自身工作电源是否稳定、以及触发脉冲是否成功送出。一旦检测到异常（如电源缺相、同步丢失），模块会立即封锁脉冲输出，并可通过继电器触点或状态信号向上级系统报警，防止因错误触发导致设备损坏（如直流分量引起变压器饱和）或生产事故，极大地提升了系统的安全性。创新点3：模块化与易于集成的设计。 KUC321AE 采用紧凑的模块化设计，将复杂的触发逻辑和功率接口集成在一块板卡上。用户只需提供控制信号、同步电源和工作电源，连接至晶闸管门极即可工作。这种设计简化了大型功率控制柜的布线，提高了系统的可靠性和可维护性，便于快速更换和升级。

应用案例与行业价值

案例：华北某大型铝合金热处理炉温控系统该热处理炉用于航空铝材的固溶处理，对炉温均匀性和控制精度要求极高（±3°C）。系统采用多区加热控制，每个加热区由一套 KUC321AE HIEE300698R0001 控制的晶闸管调功器驱动。KUC321AE 的精准功率调节能力，确保了炉内各点温度严格遵循工艺曲线，避免了过烧或欠热现象，使产品力学性能完全符合航空标准。同时，其平滑的功率调节方式相比传统的接触器通断控制，减少了对电网的谐波污染，功率因数也得到改善。厂方工程师表示：“KUC321AE 模块的稳定性和精度，是我们保证高端铝合金热处理质量、赢得高端客户订单的技术基石。”

相关产品组合方案

1. 1.晶闸管功率单元：如5STP/5SDF系列晶闸管，是 KUC321AE 的直接控制对象。

2. 2.同步隔离变压器：为 KUC321AE 提供与主电路电气隔离的同步信号。

3. 3.散热器与风机：用于晶闸管功率单元的散热。

4. 4.快速熔断器：保护功率电路免受过流损坏。

5. 5.ABB DCS/PLC系统：如AC 800M，作为上级控制器向 KUC321AE 发送控制指令。

6. 6.电流/电压传感器：用于检测负载电流，实现闭环控制或监测。

7. 7.其他型号触发板：如KUC系列的其他型号，适用于不同拓扑结构（如三相调压器）。

安装维护与全周期支持

KUC321AE HIEE300698R0001 的安装需由合格电工执行，务必在完全断电情况下进行。安装时应确保模块牢固固定，所有接线（特别是同步信号线和触发脉冲线）正确、紧固，并注意强弱电信号的隔离布线，以防干扰。日常维护主要是定期检查接线端子有无松动，模块表面有无积尘或过热痕迹，并确保冷却风道畅通。当模块指示故障时，可根据其指示灯或手册中的故障代码进行诊断。
