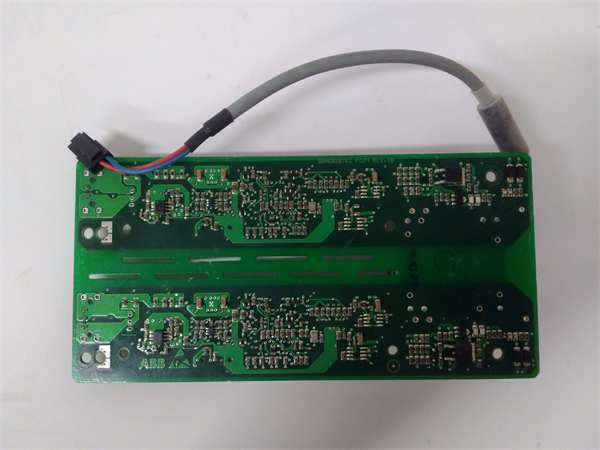

GDC806A0101 3BHE028761R0101

ABB GDC806A0101（完整型号：3BHE028761R0101）是ABB公司生产的ACS 880系列中压变频器的核心控制单元。该模块采用先进的多电平控制技术，负责PWM波形生成、电机控制算法执行、系统监控及通信处理，是实现中压大功率电机精确调速和智能管理的关键部件。

应用场景:

在大型矿山的主通风机控制系统中，ABB GDC806A0101 控制单元作为ACS 880中压变频器的"智能大脑"，实时接收来自主控系统的风量给定信号。模块内部的多DSP架构运行直接转矩控制（DTC）算法，精确计算并生成多电平PWM波形，通过光纤驱动IGCT功率单元，使6kV/2000kW的同步电机平稳调速运行。当电网出现瞬时波动时，GDC806A0101 能自动调整控制策略，维持风机稳定运行，并通过PROFIBUS-DP网络实时上传设备状态信息。

核心参数速览:

技术原理与创新价值:

创新点1：多电平控制与优化PWM技术。GDC806A0101 采用先进的多电平控制算法，通过精确控制多个功率单元的串联输出，生成接近正弦波的电压波形。这种技术显著降低了dv/dt，减少了对电机绝缘的应力，同时大幅降低了总谐波失真（THD<2%），满足最严格的电网谐波标准。创新点2：高速光纤通信与同步控制。控制单元通过多路光纤与各个功率单元进行通信，实现纳秒级精度的同步控制。光纤通信完全免疫电磁干扰，确保在强电磁环境下的通信可靠性，这是中压大功率变频器稳定运行的关键保障。创新点3：智能故障预测与健康管理。模块内置先进的诊断系统，持续监测功率单元电容状态、IGCT寿命、冷却系统性能等关键参数。通过ABB Ability™数字化平台，可实现预测性维护，提前预警潜在故障，最大限度减少意外停机时间。

应用案例与行业价值:

某大型钢铁集团的热轧厂主传动改造项目中，采用配备ABB GDC806A0101 控制单元的ACS 880中压变频器替代原有的直流传动系统。在轧机咬钢的瞬间冲击负载工况下，GDC806A0101 的快速转矩响应（<5ms）确保了轧制过程的稳定性，产品厚度公差控制在±0.1mm以内。设备总工程师表示："GDC806A0101 控制单元的卓越性能使我们的产能提升了15%，吨钢电耗降低8%。其丰富的诊断功能帮助我们实现了从计划维修向预测性维护的转变，设备可用率从92%提升至98.5%，年综合效益超过2000万元。"

相关产品组合方案:

1. 1.IGCT功率单元：与GDC806A0101 配套的多电平功率模块

2. 2.冷却单元：水冷或空冷散热系统

3. 3.进线断路器：中压电源接入和保护

4. 4.输入变压器：多绕组移相变压器

5. 5.控制面板：本地操作和状态监控界面

6. 6.ABB Ability™ 数字化平台：远程监控和预测性维护

7. 7.Service PC 工具软件：调试、诊断和维护工具

安装维护与全周期支持:

ABB GDC806A0101 控制单元安装于变频器控制柜内，需在完全断电情况下进行操作。安装时需确保所有光纤连接器清洁、连接可靠。模块更换后需使用Service PC工具进行参数下载和系统调试。日常维护包括定期检查模块运行状态指示灯，通过监控软件查看系统参数和事件记录。
