UAD206A101 3BHE019958R0101

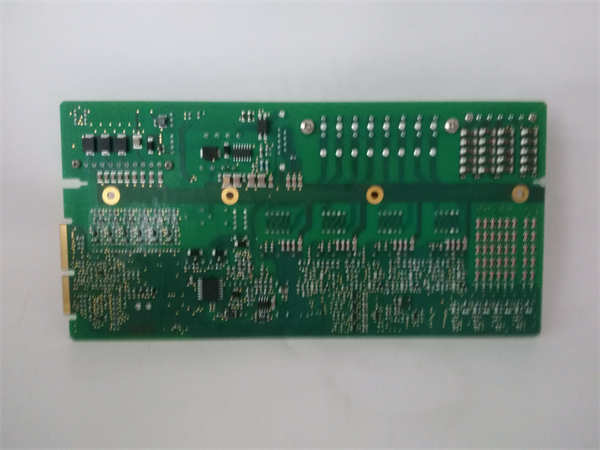

UAD206A101 3BHE019958R0101 是ABB集团生产的一款模拟量输出模块。它属于ABB AC 800M高性能控制器系列，专门用于将控制器的数字信号转换为精确的模拟信号，驱动现场的调节阀、变频器等执行机构，实现过程的精确控制。

应用场景

在西北某大型化工厂的聚合反应装置中，对反应釜温度的精确控制直接关系到产品质量。系统通过UAD206A101 3BHE019958R0101 模拟量输出模块，将控制器的温度调节指令转换为4-20mA信号，精准控制冷却水调节阀的开度。在一次原料投料波动工况下，UAD206A101 的快速响应和精确输出，确保了调节阀的平稳动作，将反应温度波动控制在±0.5℃以内，避免了产品批次不合格，年节约成本超百万元。

核心参数速览

技术原理与创新价值

创新点1：高精度数据转换技术。UAD206A101 3BHE019958R0101 采用16位高精度数模转换器，配合先进的自动校准算法，确保输出信号的高线性度和稳定性。其±0.1%的精度有效减少了控制阀位误差，提升了闭环控制品质。创新点2：完善的通道隔离保护。 模块的8个输出通道间采用电气隔离设计，防止因某一路负载故障影响其他通道。同时，输出级具备过流、过压保护功能，保障模块在负载短路等异常情况下不受损坏。创新点3：智能诊断与热插拔支持。 UAD206A101 支持实时通道诊断，可检测断线、超限等故障。配合AC 800M系统的热插拔功能，可在不停车情况下更换模块，极大提高了系统可用性。

应用案例与行业价值

案例：华东某大型造纸厂浆料配比控制系统该厂使用AC 800M控制器和UAD206A101 模块控制化学浆料添加阀。UAD206A101 的精确输出确保了每种浆料添加量的准确性，配比精度提高30%，产品一致性显著提升。维护工程师表示："UAD206A101 的稳定性降低了我们的维护频次，其诊断功能帮助快速定位故障，大大提升了运维效率。"

相关产品组合方案

1. 1.PM864AK1 - AC 800M控制器，与UAD206A101 协同工作

2. 2.SD832 - 数字量输入输出模块

3. 3.SA801F - 模拟量输入模块

4. 4.CI871 - 现场总线通信模块

5. 5.机架与电源 - 系统安装与供电基础

6. 6.信号调理器 - 特殊信号转换与隔离

7. 7.控制阀定位器 - UAD206A101 的执行终端

安装维护与全周期支持

UAD206A101 3BHE019958R0101 直接安装于AC 800M基板，配置通过Control Builder M软件完成。日常维护包括定期检查接线、监控模块状态。支持在线更换，维护时需确认系统允许热插拔。
