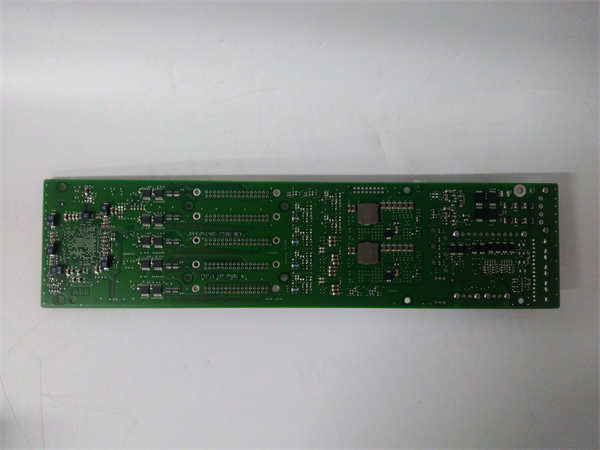

UDD406A 3BHE041465P201

UDD406A 3BHE041465P201 是ABB集团生产的一款高密度数字量输出模块。它属于ABB AC 800M高性能控制器系列，专门用于将控制器的逻辑指令转换为开关信号，驱动现场的电磁阀、继电器、指示灯等设备，实现自动化控制。

应用场景

在华南某大型汽车制造厂的焊装车间，机器人焊接生产线需要精确控制数百个气动夹具和焊接控制器。系统采用AC 800M控制器配合UDD406A 3BHE041465P201数字量输出模块，每个模块的32个输出通道可同时控制多个执行机构。UDD406A的快速响应和可靠输出确保了生产线每分钟完成12台车身的焊接任务，三年运行期间未发生因输出模块故障导致的生产中断。

核心参数速览

技术原理与创新价值

创新点1：高密度集成与智能散热设计。UDD406A 3BHE041465P201采用先进的集成电路技术和优化的PCB布局，在标准模块尺寸内实现了32个输出通道的集成。其独特的散热设计确保在高负载运行时温度可控，避免了传统高密度模块的过热问题。创新点2：灵活的配置与完善的保护。输出类型可通过软件配置为源型或漏型，适应不同的现场接线需求。每组通道具备独立的过流和短路保护，故障发生时自动切断输出并上报诊断信息，防止故障扩散。创新点3：高速响应与精确时序控制。1ms的快速响应时间确保了控制指令的及时执行，特别适合需要精确时序的同步控制应用。模块支持等时同步模式，为运动控制等应用提供精确的时间基准。

应用案例与行业价值

案例：华东某大型物流仓储分拣系统该自动化分拣系统使用AC 800M控制器和UDD406A模块控制200多个分拣口的挡板电磁阀。UDD406A的高密度输出显著减少了模块数量，节省了40%的柜内空间。其可靠的输出性能确保了每分钟300件包裹的准确分拣，系统投运后分拣准确率达到99.99%，人工成本降低70%。项目工程师表示："UDD406A的稳定性和高密度设计，是我们构建高效物流系统的关键。"

相关产品组合方案

1. 1.PM864AK1 - AC 800M控制器CPU模块

2. 2.UDI406A - 数字量输入模块，与UDD406A配套使用

3. 3.SA801F - 模拟量输入模块

4. 4.UAC318AE - 模拟量输出模块

5. 5.CI871K01 - Profibus DP通信模块

6. 6.Control Builder M - 编程组态软件

7. 7.机架与电源 - 系统安装基础

安装维护与全周期支持

UDD406A 3BHE041465P201直接安装于AC 800M基板，通过Control Builder M软件进行配置。日常维护包括定期检查接线状态、监控模块温度。支持热插拔更换，维护前需确认系统支持该功能。
