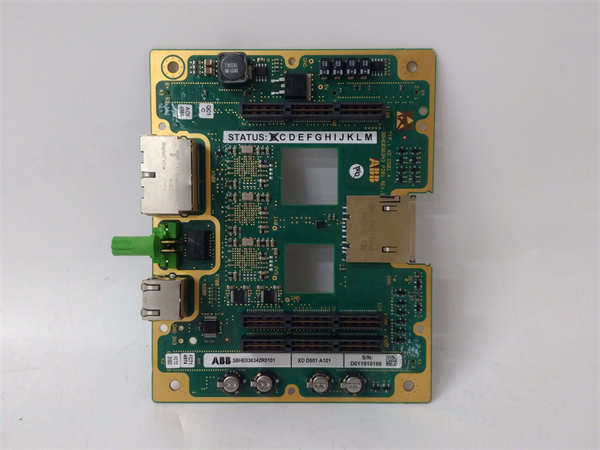

XDD501A101 3BHE036342R0101

XDD501A101 3BHE036342R0101 是ABB集团生产的一款高密度数字量输入模块。它属于ABB AC 800M高性能控制器系列，专门用于采集现场的开关状态信号，如限位开关、按钮、继电器触点等，为控制系统提供可靠的二进制输入信号。

应用场景

在华南某大型汽车制造厂的冲压生产线中，需要对数百个气缸位置传感器、安全门开关和急停按钮状态进行实时监测。系统采用AC 800M控制器配合XDD501A101 3BHE036342R0101数字量输入模块，每个模块的32个输入通道可同时采集多个设备状态。XDD501A101的高抗干扰能力和快速响应确保了生产线安全联锁的可靠运行，投运三年来准确捕捉了所有设备状态变化，为年产30万台车身提供了可靠的信号保障。

核心参数速览

技术原理与创新价值

创新点1：高密度智能信号调理。XDD501A101 3BHE036342R0101采用先进的ASIC芯片，集成32路信号调理电路，每路输入均具备可配置的滤波时间常数（0.1-20ms可调），能有效抑制现场干扰，准确识别真实的开关状态变化。创新点2：灵活的输入类型配置。模块支持干接点（无源）和湿接点（有源）输入的可软件配置，无需跳线设置。湿接点模式下内置限流电阻，可直接连接外部电源；干接点模式下模块提供查询电压，适应不同的现场传感器接口。创新点3：高级诊断与安全特性。具备断线检测和电源监控功能，当外部电源丢失或线路断路时能产生诊断报警。每组通道间采用光电隔离，防止接地环路干扰，支持Class 1 Div 2危险区域应用。

应用案例与行业价值

案例：华东某大型物流仓储分拣系统该自动化分拣系统使用AC 800M控制器和XDD501A101模块监测2000多个光电传感器和限位开关。XDD501A101的高密度输入显著减少了模块数量，节省了60%的柜内空间。其可靠的信号采集确保了每分钟500件包裹的准确分拣，系统投运后分拣准确率达到99.99%。项目工程师表示："XDD501A101的稳定性和高密度设计，是我们构建高效物流系统的关键。"

相关产品组合方案

1. 1.PM864AK1 - AC 800M控制器CPU模块

2. 2.XDD501A102 - 数字量输入模块（不同点数版本）

3. 3.XDD502A101 - 数字量输出模块

4. 4.XDA501A101 - 模拟量输入模块

5. 5.XDA502A101 - 模拟量输出模块

6. 6.Control Builder M - 编程组态软件

7. 7.机架与电源 - 系统安装基础

安装维护与全周期支持

XDD501A101 3BHE036342R0101直接安装于AC 800M基板，通过Control Builder M软件进行配置。日常维护包括定期检查接线状态、监控模块温度。支持热插拔更换，维护前需确认系统支持该功能。
