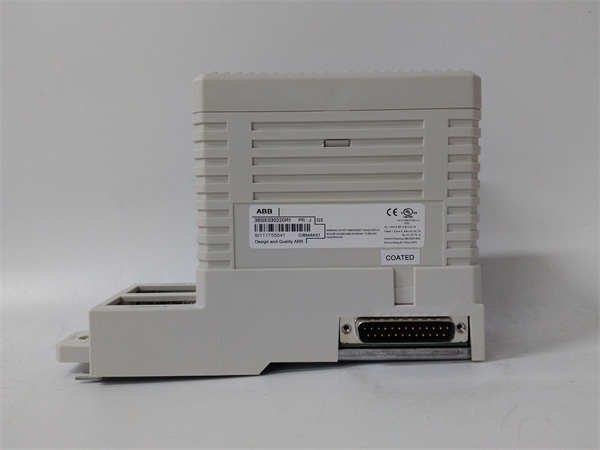

CI854AK01 3BSE030220R1

ABB CI854AK01（部件号：3BSE030220R1）是ABB公司为其S100 I/O系统设计的一款高性能Profibus-DP现场总线通信接口模块。该模块作为Profibus-DP网络的主站，是连接AC 800M等控制器与现场大量分布式I/O、传感器、执行器等从站设备的核心通信枢纽，广泛应用于ABB的800xA扩展自动化系统。

应用场景：

在一座大型矿石破碎与输送自动化系统中，电机、变频器和远程I/O站分布极其广泛，距离中央控制室可达数公里。采用传统的硬接线方式不仅成本高昂，且维护困难。通过在每个远程站点部署S100 I/O从站，并在中央控制室的AC 800M控制器机架上安装 ABB CI854AK01 模块作为Profibus-DP主站，成功构建了一条高速数据骨干网。CI854AK01 以其12Mbps的通信速率和强大的带载能力，稳定地轮询着上百个从站，实时收集设备状态并下达控制指令，确保了整个长距离物料输送系统的同步、高效运行，极大地降低了布线成本和后期维护复杂度。

核心参数速览

技术原理与创新价值

创新点1：高性能集成化DP主站，优化系统架构。ABB CI854AK01 将完整的Profibus-DP-V1主站功能高度集成在单一模块中。它通过S100 I/O系统的背板与控制器进行高速数据交换，无需额外的通信网关或处理单元，简化了系统结构，降低了硬件成本和配置复杂性。其强大的处理能力能够高效管理大量从站，确保在确定的循环时间内完成所有数据通信，满足复杂过程的实时性要求。创新点2：双端口设计增强网络灵活性与可靠性。模块配备两个Profibus-DP接口，这一设计极具价值。它可用于实现线型网络拓扑，简化布线；更重要的是，当配置两个 CI854AK01 模块时，可以构建冗余的Profibus-DP网络，一旦主通信路径失效，备用路径可立即接管，极大提升了系统通信的可用性，满足高可靠性应用场景的需求。创新点3：深度系统集成与高级诊断功能。CI854AK01 与ABB的800xA系统环境无缝集成。其配置、组态和监控均可在统一的Control Builder M工程工具中完成，用户体验一致且高效。模块提供详细的诊断信息，不仅能定位到模块本身的状态，还能精确到网络上的每一个从站，甚至通道级的故障，使运维人员能够快速识别并解决问题，最大限度地减少停机时间。

应用案例与行业价值

在某大型污水处理厂的自动化升级项目中，采用AC 800M控制器和 ABB CI854AK01 模块作为核心，通过Profibus-DP网络连接分布在全厂的数十个S100远程I/O站，控制上千台设备。CI854AK01 的稳定运行确保了曝气、加药、沉淀等各个环节的精确控制和数据实时上传，实现了全厂的智能化管理和节能降耗。厂区技术负责人表示：“CI854AK01 模块强大的带载能力和可靠的通信质量，使我们能够轻松管理庞大的现场设备网络，系统的稳定性和可维护性得到了显著提升。”

相关产品组合方案

· •ABB AC 800M 控制器（如 PM863/PM864）：系统的控制核心，CI854AK01 作为其连接现场S100 I/O的通信主站。

· •ABB S100 I/O 模块（如 DI555, DO520, AI520）：作为Profibus-DP从站，通过CI854AK01 与主控制器进行数据交换。

· •ABB TU847 端子单元：用于S100 I/O模块的接线。

· •ABB SD822 电源模块：为S100 I/O基架提供稳定电源。

· •ABB CI854K01：CI854AK01 的同系列模块，可能在某些固件版本或功能上略有差异，可互为备用或冗余配置。

· •ABB CI801：用于S800 I/O系统的Profibus-DP主站模块，是CI854AK01 在不同I/O平台上的互补产品。

安装维护与全周期支持

ABB CI854AK01 采用标准的S100 I/O模块安装方式，水平插入相应的S100基架槽位，安装简单可靠。在支持热插拔的基架上，允许在系统不断电的情况下进行模块更换，这对需要高可用性的连续生产过程至关重要。日常维护主要通过800xA系统的诊断视图和模块面板上的LED指示灯来监控其运行状态。当网络出现异常时，详细的诊断信息能快速引导维护人员定位故障点，是现场设备、线路还是模块本身。
