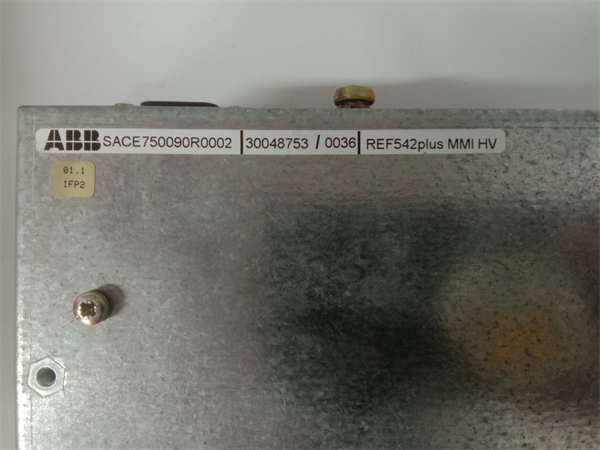

SACE750090R0002 REF542plus

ABB SACE T750090R0002 是ABB REF542plus 系列的一款集保护、控制、测量和通信于一体的智能终端装置。该产品属于中压开关柜综合保护测控装置类别，是构建智能化配电网络和数字化变电站的关键设备，负责保障电力设备和电网的安全、稳定、高效运行。

应用场景

在一座大型数据中心的中压配电系统中，保障连续供电是生命线。一台为关键服务器供电的10kV进线开关柜，需要同时对线路进行过流、速断保护，并实时监测电能质量。ABB REF542plus 装置被安装于开关柜上，它持续采集电流互感器和电压互感器的信号。当线路下游发生短路故障时，装置能在毫秒级内精确识别故障类型，并迅速发出跳闸指令，隔离故障区段。同时，它通过IEC 61850协议将运行数据、事件记录和故障波形实时上传至能源管理系统，使运维人员能够快速定位故障、分析原因并恢复供电，确保了数据中心99.99%以上的供电可用性。

核心参数速览

技术原理与创新价值

创新点1：高度集成的多功能平台。 ABB REF542plus 打破了传统继电保护装置功能单一的局限，它将保护、测量、控制和通信四大功能集成于一个紧凑的单元内。这种集成化设计减少了开关柜内设备数量，简化了接线，降低了总体成本，并提高了系统的可靠性。创新点2：面向未来的数字化通信能力。 该装置原生支持IEC 61850标准，这是数字化变电站的核心通信协议。它能够与站控层和其他智能设备进行无缝、高效的数据交换，支持GOOSE报文用于快速联锁和状态传输，为构建智能电网和实现高级配电自动化奠定了坚实基础。创新点3：强大的故障录波与诊断功能。 REF542plus 不仅在于保护动作，更在于动作的“有据可查”。它能记录故障发生前后的详细电气量波形（故障录波），并结合精确的事件顺序记录，为运维人员提供强大的工具来分析故障根本原因，评估设备健康状况，实现从“事后维修”到“预测性维护”的转变。

应用案例与行业价值

在某沿海大型港口的岸电变频系统中，为靠港巨轮供电的10kV开关柜需要极其可靠的保护，以防止港口电网受到冲击。项目选用了 ABB REF542plus 作为核心保护单元。在一次因电缆接头老化引发的间歇性接地故障中，REF542plus 凭借其高精度的采样和先进的算法，准确捕捉到微小的零序电流变化，并及时发出预警。在故障发展为相间短路前，维护人员根据预警信息定位并排除了隐患，避免了一次可能导致整个码头作业停滞的大范围停电。港口电气负责人评价：“REF542plus 不仅是保护装置，更是我们的智能顾问。它的预警和诊断功能让我们对配电系统的健康状况了如指掌，运维效率提升了至少30%。”

相关产品组合方案

· •ABB REC615 / REL615：同系列的线路及变压器专用保护装置，与 REF542plus 协同构成全面保护方案。

· •ABB CMU10 / CMU15 电流/电压互感器：为 REF542plus 提供精确的信号来源。

· •ABB REX640 新一代保护控制系统：可作为 REF542plus 的升级或互补选择，适用于更复杂的应用。

· •ABB Ability™ EDCS 智能配电控制系统：用于集成所有 REF542plus 数据，实现系统级监控与优化。

· •ABB SACE Emax 2 空气断路器：与 REF542plus 配合，实现从保护到执行的完整链路。

安装维护与全周期支持

ABB REF542plus 采用标准的面板开孔安装，接线通过背后的插拔式端子完成，便于快速安装和维护。其配置和调试可通过前面板或使用ABB专业的PCM600或Vendor Tool软件完成，直观高效。日常维护主要集中于通过其显示屏或通信接口监视装置状态和报警信息。
