ABB 1SBP260109R1001 XO08R2

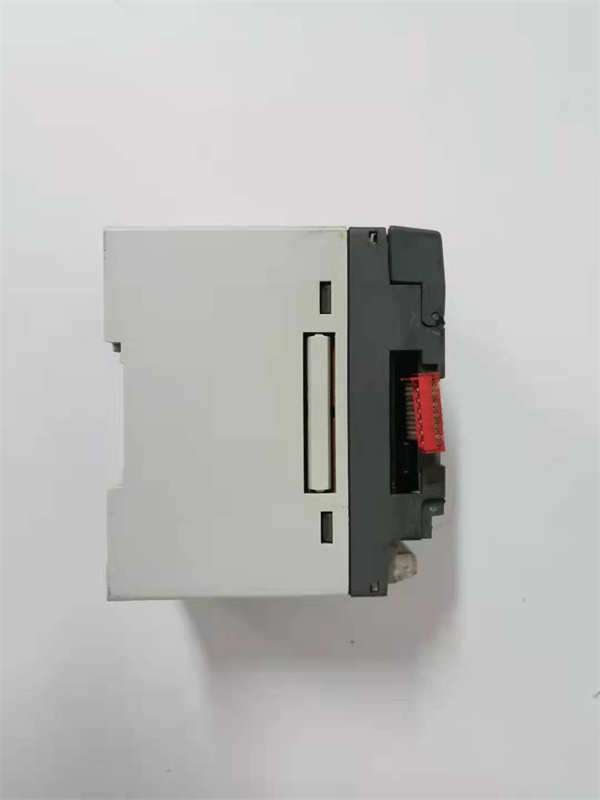

ABB 1SBP260109R1001 XO08R2 是ABB公司生产的一款数字量输出模块，属于其S800 I/O系列和AC 800M高性能控制器系统。该模块提供8个继电器输出通道，用于驱动现场的执行机构，如继电器、接触器、电磁阀和指示灯等，是将控制逻辑转化为物理动作的关键接口。

应用场景

在大型自来水厂的加药车间，控制系统需要根据水质参数精确控制多个加药泵的启停和计量阀的开关，以确保水质安全。ABB 1SBP260109R1001 XO08R2 数字输出模块被安装在远程I/O站中，负责接收来自AC 800M控制器的指令。当系统判断需要投加混凝剂时，XO08R2 模块的一个通道会立即动作，其内部继电器触点闭合，启动对应的加药泵。模块的继电器隔离特性有效避免了泵机启停时产生的感应电动势浪涌对脆弱控制器电路的冲击，其每通道独立的指示灯也让维护人员能快速确认设备状态，保障了水处理流程的连续稳定运行。

核心参数速览

技术原理与创新价值

创新点1：继电器干触点输出的通用性与强驱动能力。XO08R2 采用继电器输出形式，其最大优势在于“干触点”（即无源触点）特性。这意味着它可以切换交流或直流负载，电压范围宽，驱动电流大，无需区分负载极性，具有极高的通用性。无论是驱动24VDC的电磁阀还是220VAC的接触器，该模块都能直接应对，为系统设计提供了极大的灵活性。创新点2：全方位的电气隔离保护。该模块在设计上实现了三重隔离：每个输出通道之间相互隔离，所有通道与模块的逻辑侧（背板总线）隔离。这种设计确保了当某一通道连接的现场设备发生短路或高压窜入时，故障被严格限制在本通道内，不会影响其他通道的正常工作，更不会危及控制器和整个I/O系统，极大地提升了系统的可靠性和安全性。创新点3：高密度与直观的诊断设计。在紧凑的模块尺寸上集成8个带隔离的继电器通道，体现了高密度设计。同时，每个通道都配有明亮的LED指示灯，可以直观显示触点的闭合/断开状态。配合模块级的OK/Error状态灯，工程师无需借助工具即可快速完成故障定位，显著缩短了停机维护时间。

应用案例与行业价值

在某汽车制造厂的涂装车间输送线系统中，需要精确控制数百个升降机和移行机的运动。项目采用了ABB的AC 800M控制系统，并大量使用了 ABB 1SBP260109R1001 XO08R2 模块来驱动控制气动阀的电磁阀线圈。模块的继电器输出直接兼容车间原有的24VDC和110VAC气动回路，简化了改造工程。设备经理评价：“XO08R2 模块非常耐用，几年下来几乎没有损坏。它的指示灯让我们一目了然哪个工位的设备被激活了，排查程序逻辑错误或现场机械故障非常方便，有效保障了生产线的开动率。” 这体现了该模块在提升系统适应性、简化维护和保障连续生产方面的价值。

相关产品组合方案

1. 1.AC 800M PM863： 高性能过程控制器，是 XO08R2 模块所执行指令的源头。

2. 2.EI813： S800 I/O 基架/接口模块，为 XO08R2 提供安装位置和与控制器的通信连接。

3. 3.TB851： 接线端子板，用于将现场电缆方便地连接到 XO08R2 模块。

4. 4.SD823： 数字量输入模块，用于采集现场限位开关、按钮等信号，与 XO08R2 协同工作。

5. 5.DI801： 分布式I/O从站接口模块，可将 XO08R2 等S800 I/O扩展到远程位置。

6. 6.XA001： 模拟量输出模块，用于控制变频器或比例阀，与 XO08R2 在控制系统中互补。

7. 7.1SBP260109R1001 (其他后缀)： 如XT01（晶闸管输出）等，为用户根据负载特性提供多种输出选择。

安装维护与全周期支持

ABB 1SBP260109R1001 XO08R2 的安装非常规范。首先将其插入已固定的S800 I/O基架（如EI813）上，然后将对应的接线端子板（如TB851）扣合到模块前端，并紧固现场电缆。日常维护主要是定期检查模块指示灯状态是否异常，并注意继电器触点寿命（机械寿命通常高达上千万次）。在驱动感性负载（如电磁阀）时，建议在负载两端并联浪涌吸收电路以延长继电器触点寿命。
