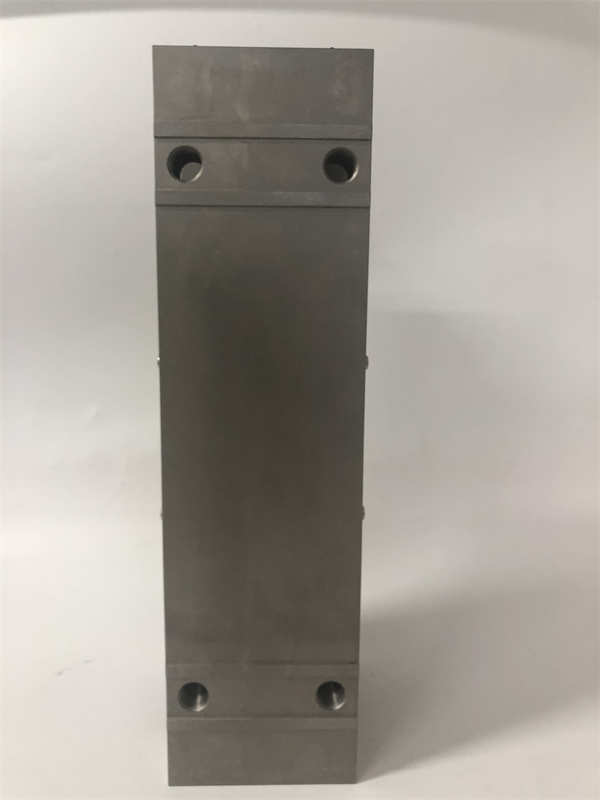

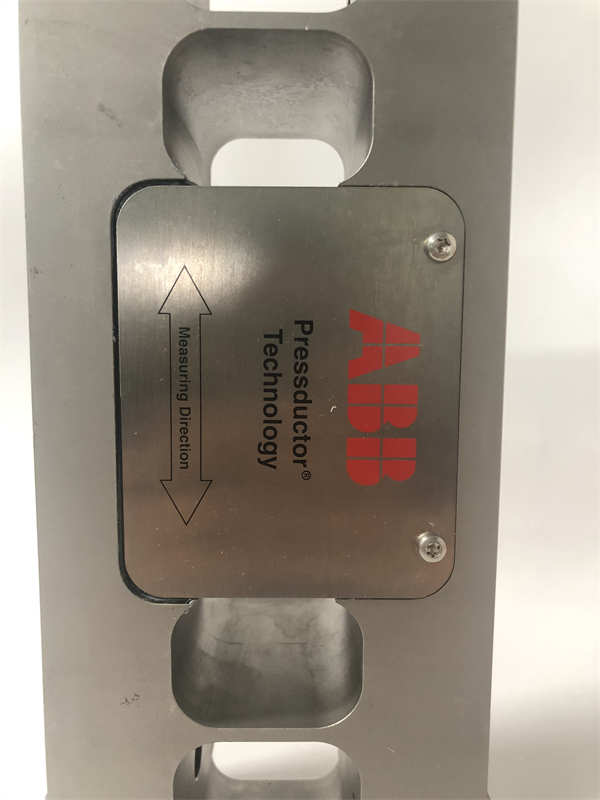

PFTL101B 2.0KN

ABB PFTL101B 2.0KN 是ABB集团旗下产品（源自于著名的德国HBM或ABB自身测量技术）的一款高性能张力/拉力传感器。它采用坚固的不锈钢结构，基于应变计技术，将机械力（拉力或压力）精确地转换为电信号，广泛应用于工业过程中的力、重量和张力测量，以及安全监控系统。

应用场景

在港口集装箱起重机的吊装过程中，必须实时监控钢丝绳的张力，以确保起吊重量在安全范围内，防止超载事故的发生。ABB PFTL101B 2.0KN 张力传感器被安装在起重机的钢丝绳固定端或平衡滑轮处。当吊装集装箱时，钢丝绳产生的张力会精确地作用在传感器上。传感器内部的应变计因此发生形变，导致电阻变化，并通过惠斯通电桥输出一个与张力成正比的毫伏级电压信号。该信号被传输到称重变送器或直接输入PLC系统，实时显示当前负载，并在超限时立即发出警报并切断起升动作，为设备和人员安全提供了关键保障。

核心参数速览

技术原理与创新价值

创新点1：高精度应变计技术与卓越的密封性。PFTL101B 的核心是高性能的金属应变计，它们以惠斯通电桥的方式粘贴在传感器弹性体的关键部位。当外力作用时，弹性体发生微小形变，导致电桥失去平衡，输出一个与外力成正比的差分电压信号。其全不锈钢结构和IP67的高防护等级确保了应变计和内部电路在潮湿、多尘的工业环境中长期稳定工作，免受腐蚀和污染。创新点2：优化的结构设计与抗干扰能力。该传感器结构紧凑，并经过精心设计以承受较大的侧向力和弯矩，减少了因非轴向力安装不当造成的测量误差。同时，其内部电路通常包含温度补偿元件，有效补偿了环境温度变化对零点漂移和灵敏度的影响，保证了在全温度范围内的测量精度。创新点3：广泛的兼容性与易于集成。PFTL101B 提供标准的毫伏每伏特（mV/V）输出，可以与市场上绝大多数称重变送器、PLC模拟量输入模块或专用的测量放大器兼容。这种标准化输出使其能够轻松集成到现有的自动化系统中，大大降低了系统集成和调试的复杂性。

应用案例与行业价值

在电缆生产线中，需要严格控制收线盘的张力，以保证电缆的绝缘层厚度均匀且不会被拉细或拉断。ABB PFTL101B 2.0KN 传感器被用于闭环张力控制系统。它实时检测导向滑轮上的张力，并将信号反馈给控制器。控制器通过调节收线电机的转矩，使张力恒定在设定值。生产工程师反馈：“自从使用了 PFTL101B 传感器，我们的电缆张力控制非常稳定，产品合格率提升了约5%。其坚固的设计和一致性，使我们减少了因传感器故障导致的停产时间。”

相关产品组合方案

1. 1.ABB WT231 称重变送器： 将传感器微弱的mV信号放大、滤波并转换为标准的4-20mA或以太网信号。

2. 2.PLC模拟量输入模块（如SIEMENS SM331）： 直接连接传感器（需外接激励电源），由PLC程序进行标定换算。

3. 3.安装附件： 包括万向节、拉杆等，确保力沿传感器轴线正确施加。

4. 4.ABB CP系列压力变送器： 用于过程压力监测，与力传感器共同构成过程参数监控链。

5. 5.ABB 机器人力控传感器： 用于机器人精准装配和打磨，是更高级的力控应用。

6. 6.HBM力传感器： 行业领先品牌，技术与 PFTL101B 同源，可作为技术参考。

安装维护与全周期支持

安装ABB PFTL101B时，必须确保作用力严格沿传感器的中心轴线方向，避免侧向力或弯矩。使用适当的安装附件（如万向节）可以补偿轻微的安装不对中。接线需按照说明书进行（通常为：红/黑-激励+/-，绿/白-信号+/-），并使用屏蔽电缆且单端接地，以抗电磁干扰。定期维护包括检查机械连接是否松动、电缆是否损坏，并定期进行零点校准。
