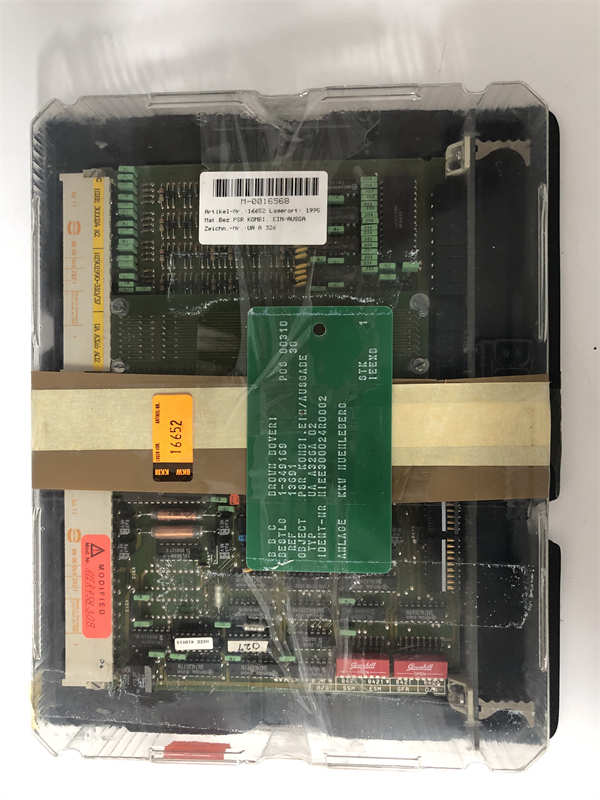

UAA326A02

UAA326A02 是ABB公司生产的一款信号调理模块，专用于其S800 I/O系统。它作为热电偶信号的专用接口模块，安装在S800 I/O基座（如S800B）上，负责接收来自现场热电偶的微弱毫伏信号，并将其进行隔离、放大和线性化，转换为高精度的数字量供上级控制器（如AC 800M）使用。

应用场景

在大型火力发电厂的锅炉过热器管壁温度监测中，数百个K型热电偶被安装在关键位置，用于监测可能引发爆管事故的超温现象。这些热电偶产生的毫伏级信号极其微弱，且易受现场强电磁干扰。UAA326A02 模块被密集安装在锅炉房附近的S800远程I/O站内。它不仅能高精度地测量这些微小的热电势，其内置的冷端补偿电路还能自动修正由于I/O柜内环境温度变化引起的测量误差，确保送至DCS的每一个温度值都真实可靠。这为运行人员提供了准确的操作依据，为先进的锅炉优化控制系统提供了关键输入，直接保障了机组的安全经济运行。

核心参数速览

技术原理与创新价值

创新点1：高精度测量与专业的信号调理。UAA326A02 的核心价值在于其对微弱热电偶信号的处理能力。模块内部的高精度放大器和高分辨率ADC（模数转换器）能够准确捕捉微伏级别的电压变化。专业的信号调理电路能有效抑制共模噪声和串模干扰，确保在恶劣的工业电磁环境下仍能获得稳定、准确的测量值。创新点2：精确的内置冷端补偿技术。热电偶测量的是测量端与参考端（冷端）的温度差。UAA326A02 模块内部集成了高精度的温度传感器，实时测量模块接线端子处的温度（即冷端温度），并在测量结果中进行自动补偿。这消除了因控制柜内环境温度波动带来的测量误差，是实现高精度测温的关键。创新点3：模块化设计与即插即用。作为S800 I/O系统的一部分，UAA326A02 采用高度模块化的设计。每个模块仅处理一个通道，与基座上的其他通道完全独立。这种设计使得配置灵活，维护简便。模块支持带电插拔（热插拔），当某个通道出现故障时，可以在不影响其他通道运行的情况下进行更换，极大地提高了系统的可用性。

应用案例与行业价值

案例一：在化工厂的催化反应器中，反应温度是影响产品质量和收率的最关键参数。反应器不同床层安装了大量热电偶，通过UAA326A02 模块将温度信号送入DCS。UAA326A02 的高精度和稳定性，为先进控制系统提供了可靠的数据基础，使反应温度控制在±0.5°C的精确范围内，显著提高了产品优等品率，并延长了催化剂的使用寿命。案例二：在钢铁厂的高炉热风炉系统中，需要精确监测热风温度以保护炉衬和节能。使用UAA326A02 模块采集高温热电偶信号，其卓越的抗干扰能力确保了在大型电机频繁启停的强干扰环境中，温度信号依然稳定可靠。其模块化设计使得在定期检修时，可以快速测试和更换疑似有问题的通道，缩短了检修时间，保障了高炉的连续生产。

相关产品组合方案

1. 1.S800 I/O 基座：如TU830（单通道基座）、TU831（双通道基座），UAA326A02 模块必须插入此类基座才能工作。

2. 2.S800 I/O 通信模块：如CI851（基于AF100/IFC）、CI854等，负责将UAA326A02 转换的数字信号上传给上级控制器。

3. 3.S800 电源模块：如SD832（24V DC输入），为整个S800 I/O站（包括UAA326A02）供电。

4. 4.S800 机架：用于安装多个I/O基座和通信模块，构建完整的远程I/O站。

5. 5.ABB AC 800M 控制器：如PCD235A101，是S800 I/O系统的大脑，处理来自UAA326A02 的温度数据。

6. 6.补偿导线：用于连接现场热电偶和UAA326A02 模块端子，需与热电偶分度号匹配。

7. 7.Control Builder M 工程工具：用于在软件中对UAA326A02 模块进行通道配置（如选择热电偶类型、单位、报警限等）。

安装维护与全周期支持

UAA326A02 模块的安装非常简便：首先将对应的S800基座（如TU830）安装到导轨上并接线；然后，将UAA326A02 模块沿基座导轨平稳插入，确保连接器接触可靠即可。模块通过基座获取电源和进行数据通信。
