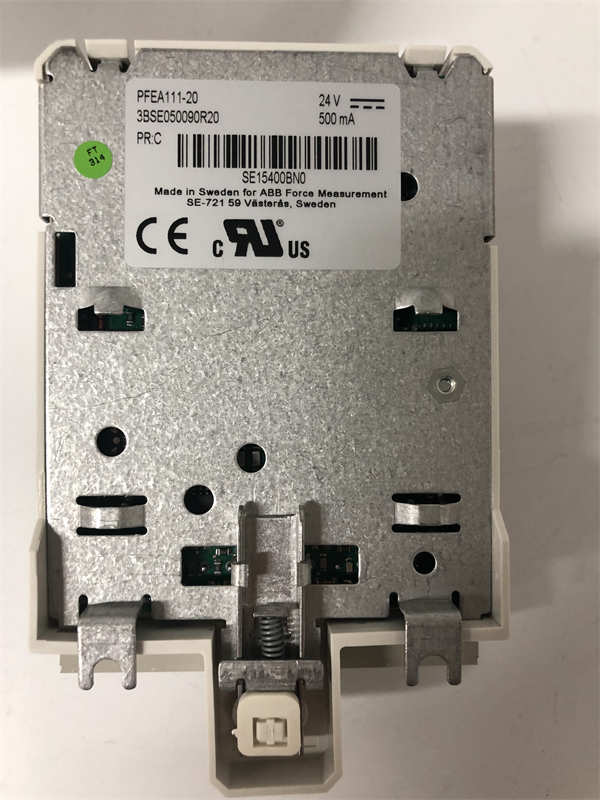

PFEA111-20

PFEA111-20 是ABB公司生产的一款PROFIBUS DP主站通信接口模块，专为AC 800M高性能控制器（如PCD235A101）设计。该模块插入控制器的专用槽位，为其增加PROFIBUS DP现场总线主站功能，实现与众多支持DP协议的第三方智能设备的高效集成。

应用场景

在大型汽车制造厂的喷涂车间，自动化生产线由数百台来自不同厂商的设备组成：机器人、变频驱动器、智能传感器等。这些设备大多支持PROFIBUS DP协议。通过为产线的AC 800M控制器安装PFEA111-20 模块，它作为DP主站，通过单根总线电缆即可与所有DP从站设备通信，实时采集机器人的位置状态、控制变频器的转速，并读取传感器的工艺数据。这种集成方式极大简化了布线，降低了成本，并实现了整条产线设备的集中监控和高效协同，提升了生产效率和柔性。

核心参数速览

技术原理与创新价值

创新点1：高效的DP主站协议处理能力。PFEA111-20 模块内部集成了专业的PROFIBUS ASIC和固件，独立处理复杂的DP协议栈。它能自动管理网络上的所有从站，周期性地与从站交换数据（输入/输出），并处理非周期的参数设置、诊断等服务。这大大减轻了AC 800M主控制器CPU的通信负荷，使其能专注于控制任务。创新点2：无缝的背板集成与高性能数据交换。模块通过高速背板总线与AC 800M主处理器直接连接，实现了极低延迟、高确定性的内部数据交换。在Control Builder M工程软件中，从站设备的I/O数据被直接映射到控制器的过程映像区，程序员可以像使用本地I/O一样方便地访问这些数据，简化了编程和调试。创新点3：强大的网络诊断与维护功能。模块提供详细的诊断信息，包括模块本身状态、网络通信状态以及每个已组态DP从站的详细诊断（如故障、断电、通信中断等）。这使工程师能够快速定位网络故障点，极大缩短了系统调试和故障排查时间，提升了系统的可维护性。

应用案例与行业价值

案例一：在水处理厂的加药系统中，需要集成多台第三方品牌的计量泵（支持PROFIBUS DP）。通过PFEA111-20 模块，AC 800M控制器可以精确设定每台泵的冲程频率和行程长度，并实时监控其运行状态和故障信息。实现了加药量的精准自动控制，替代了传统模拟量信号传输，提高了控制精度和抗干扰能力，并降低了布线成本和维护复杂性。案例二：在物料输送的生产线中，大量的变频驱动器需要与主控系统集成。PFEA111-20 模块通过PROFIBUS DP网络集中控制这些变频器，下达速度指令并读取电流、频率等参数。其高速的循环数据交换确保了多台传动设备之间的同步性，同时丰富的诊断功能便于快速定位设备故障，减少了产线停机时间。

相关产品组合方案

1. 1.AC 800M 控制器：如PCD235A101，是PFEA111-20 模块的宿主，提供计算和控制能力。

2. 2.PROFIBUS DP 从站设备：如变频器（ABB ACS800系列等）、远程I/O站、电机启动器、智能仪表等。

3. 3.PROFIBUS 网络组件：包括PROFIBUS电缆、连接器、中继器和总线终端电阻。

4. 4.其他AC 800M通信模块：如CI854（用于AF100网络）、CI867（用于EtherNet/IP），实现多网络集成。

5. 5.Control Builder M 工程软件：用于对AC 800M系统及PFEA111-20 模块进行硬件组态、网络参数设置和编程。

6. 6.S800 I/O 系列：ABB原厂I/O解决方案，与PFEA111-20 模块协同用于不同的集成场景。

安装维护与全周期支持

PFEA111-20 模块的安装需在AC 800M控制器完全断电的情况下进行。找到控制器机架上的空闲通信槽位（通常有明确标识），将模块沿导轨平稳插入，确保连接器接触可靠，然后紧固螺丝。上电后，通过Control Builder M软件可检测到新硬件，并需进行硬件组态：设置PROFIBUS网络参数（如波特率）、扫描并组态网络上的DP从站设备。
