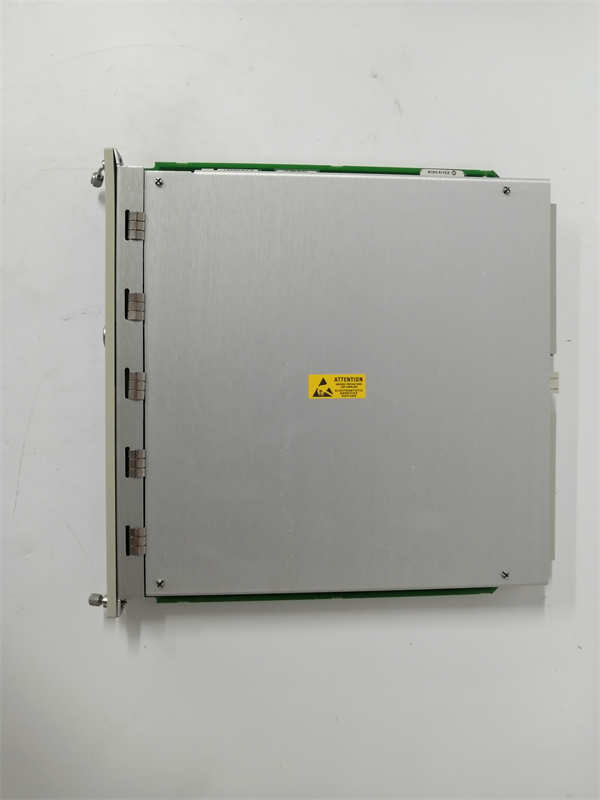

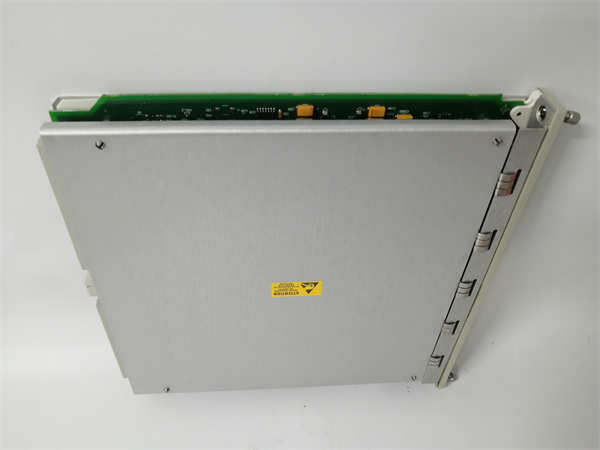

BENTLY 3500 /22M

BENTLY 3500/22M 是贝克休斯（Bently Nevada）公司生产的一款双通道径向振动监测模块，属于3500机械保护系统的重要组成部分。该模块专门用于连续监测旋转机械的径向振动，提供可靠的机械保护功能。

应用场景：

在华北地区某大型炼化厂的催化裂化装置中，主风机和烟机是装置的核心设备，其振动状态直接关系到装置的安全运行。该装置原先使用的振动监测系统误报警率较高，导致维护人员频繁到现场确认，增加了工作负担。在将振动监测系统升级为 BENTLY 3500/22M 模块后，系统误报警率降低90%，成功预警了多次轴承早期故障，避免了非计划停车，年经济效益超过1000万元。

核心参数速览：

技术原理与创新价值：

创新点1：智能信号处理技术。3500/22M 采用先进的数字信号处理（DSP）技术，能够精确提取振动信号的幅值、相位和频率成分。模块内置的自适应滤波算法可有效抑制机械噪声干扰，提高监测准确性。创新点2：多重报警保护机制。每个通道提供4个可编程报警点（警告、危险、旁路报警等），报警延迟时间可独立设置。模块还具备传感器故障检测功能，当检测到探头或延伸电缆故障时自动禁止报警输出，防止误动作。创新点3：高级诊断功能。模块持续监测传感器健康状态（间隙电压、输出阻抗），提供早期预警。通过3500软件可查看动态波形和频谱数据，为故障诊断提供详细信息。

应用案例与行业价值：

在西南地区某大型水电站的发电机组状态监测系统中，需要实时监测水轮发电机组大轴的径向振动。项目采用 BENTLY 3500/22M 模块构建机械保护系统，配合8mm涡流传感器实现对机组振动的精确监测。在实际运行中，系统成功识别出发电机转子不平衡故障，通过预警使电站能够在计划停机期间进行动平衡校正，避免了设备损坏。电站维护主管表示："3500/22M 的高可靠性使我们的机组振动监测准确率提升至99.9%，为设备预测性维护提供了可靠依据。"

相关产品组合方案：

1. 1.BENTLY 3500/15（框架接口模块）：系统通信枢纽

2. 2.BENTLY 3500/25（键相器模块）：为振动提供相位参考

3. 3.BENTLY 3500/32（轴向位移模块）：监测轴向位置变化

4. 4.BENTLY 3300XL 8mm（涡流传感器）：振动信号采集

5. 5.BENTLY 3500/92（通信网关）：数据传输至上位系统

6. 6.BENTLY System 1（监控软件）：高级诊断和分析平台

安装维护与全周期支持：

BENTLY 3500/22M 采用模块化设计，支持在线热插拔。安装时需确认框架电源关闭，将模块对准导轨插入槽位，确保连接器完全啮合。前面板LED可实时显示通道状态、报警信息和模块健康状态。
