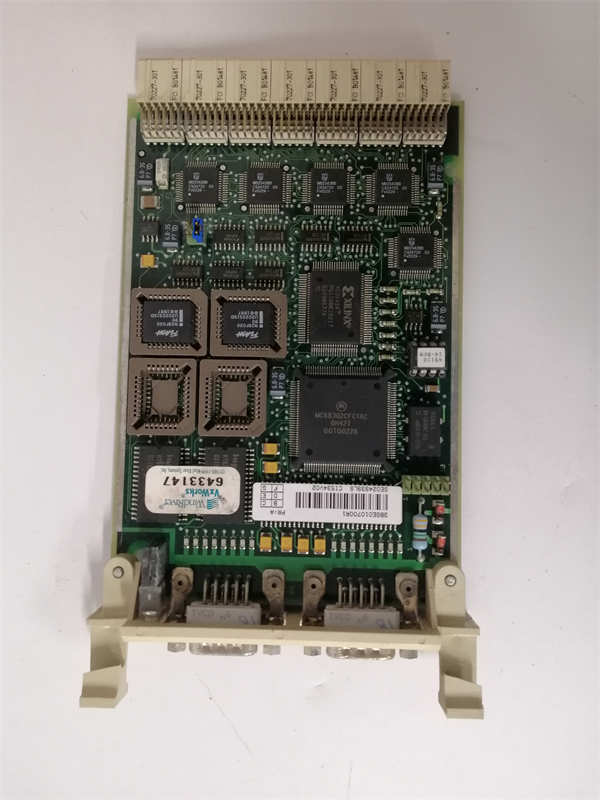

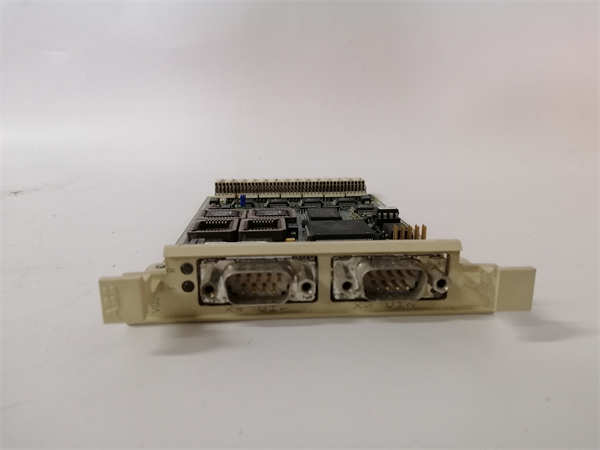

ABB CI534V02 3BSE010700R1

ABB CI534V02（订货号：3BSE010700R1）是ABB公司生产的一款PROFIBUS DP从站通信接口模块，专为AC 800M高性能控制器设计。该模块实现PROFIBUS DP现场总线从站通信功能，可将AC 800M控制器作为智能从站集成到更高级的PROFIBUS DP网络中。

应用场景：

在华东地区某大型汽车制造厂的总装生产线控制系统中，需要将车间的AC 800M控制站作为从站集成到西门子S7-400主站的PROFIBUS DP网络中。由于通信协议不匹配，导致数据交换不稳定，影响生产线协调控制。在将通信接口升级为 ABB CI534V02 PROFIBUS DP从站模块后，实现了不同品牌PLC之间的无缝数据交换，通信成功率提升至99.99%，生产线效率提高20%。

核心参数速览：

技术原理与创新价值：

创新点1：高性能PROFIBUS DP从站技术。CI534V02 采用专业的DP从站通信处理器，完全符合PROFIBUS DP-V0/V1标准。模块支持等距离同步模式，确保在实时应用中具有确定性的响应时间，特别适合运动控制等对实时性要求高的应用。创新点2：灵活的地址和数据配置。模块通过旋转开关轻松设置站地址（0-125），支持最大244字节的输入/输出数据交换。数据映射可通过组态软件灵活配置，满足不同应用的数据交换需求。创新点3：完善的诊断和监控功能。模块提供详细的诊断信息，包括通信状态、数据交换错误、配置错误等。通过LED状态指示灯可直观显示模块运行状态，便于快速排查故障。

应用案例与行业价值：

在华南某大型造纸厂的分布式控制系统中，需要将ABB AC 800M控制器作为从站集成到主PROFIBUS DP网络，实现与驱动装置、远程I/O的数据交换。项目采用 ABB CI534V02 模块，成功实现了与200多个网络节点的稳定通信。在实际运行中，模块表现出卓越的可靠性，连续运行3年无故障。造纸厂自动化工程师表示："CI534V02 的稳定表现使我们的控制系统实现了跨品牌设备无缝集成，通信中断时间为零，为生产线的高效运行提供了可靠保障。"

相关产品组合方案：

1. 1.ABB PM864AK（处理器模块）：CI534V02 的宿主控制器

2. 2.ABB CI522A（PROFIBUS DP主站模块）：与从站模块配套使用

3. 3.ABB 分布式I/O模块：通过PROFIBUS集成

4. 4.ABB 传动设备：支持PROFIBUS通信的变频器

5. 5.ABB 网络配件：连接器、终端电阻、电缆等

6. 6.ABB 组态软件：用于模块配置和诊断

7. 7.ABB 机架和背板：完整的硬件平台

安装维护与全周期支持：

ABB CI534V02 采用模块化设计，支持热插拔。安装时需确认AC 800M机架兼容性，设置正确的站地址，将模块插入指定槽位，连接PROFIBUS网络并终端电阻。模块上的LED指示灯可实时显示电源、运行和通信状态。
