ABB TC520 3BSE001449R1

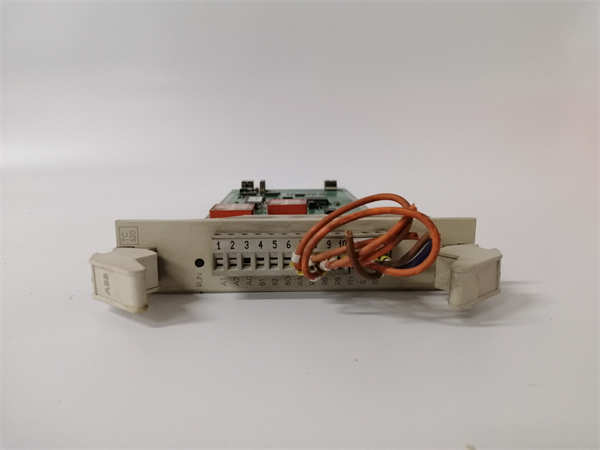

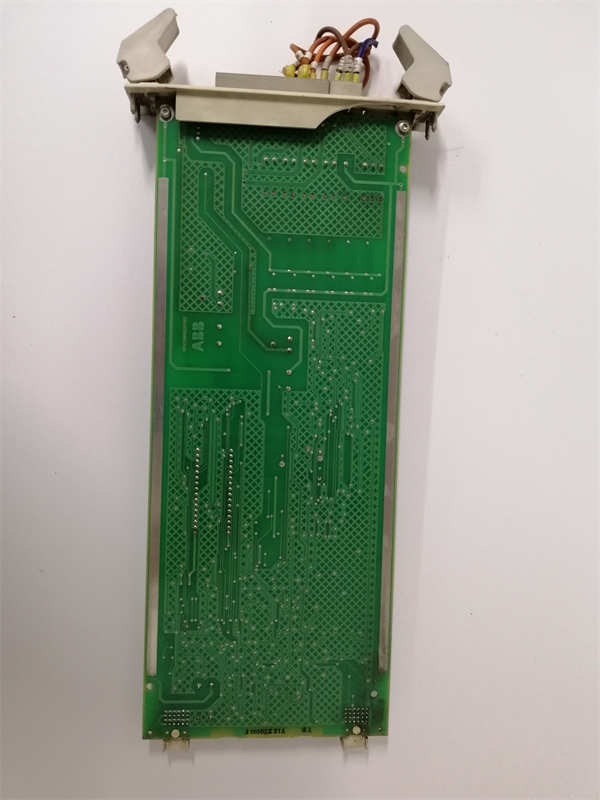

ABB TC520 3BSE001449R1 是ABB公司为其S800系列远程I/O系统设计的一款终端单元模块。该模块作为信号连接的关键接口，为现场传感器、执行器与I/O模块之间提供安全、可靠的电气连接和信号分配。

应用场景：

在一条化工厂的罐区自动化改造项目中，需要将分布在不同区域的液位计、温度变送器和电动阀门的信号集中采集并传输至中央控制室。传统的直接接线方式不仅工作量大，而且后期维护困难。通过采用ABB S800分布式I/O方案，在每个罐区安装一个I/O站，并使用 ABB TC520 3BSE001449R1 作为终端连接单元。所有现场设备的线缆首先整齐地连接到 TC520 的端子上，再由其通过预置线缆与后方的I/O模块连接。这种结构使得接线、查线和更换I/O模块变得异常简便，将安装调试时间缩短了40%，并为未来的维护和扩展打下了坚实基础。

核心参数速览：

技术原理与创新价值：

· •创新点1：模块化接线与信号分配设计。 ABB TC520 3BSE001449R1 的核心价值在于其将繁琐的现场接线与精密的I/O电子模块分离开来。它提供了标准化的接线端子排，所有现场线缆首先在此固定。这种设计使得在进行接线、修改或故障排查时，无需直接触碰后方更精密且昂贵的I/O模块，极大地降低了误操作风险，并保护了核心电子设备。

· •创新点2：可插拔端子与高效维护性。 该终端单元通常采用可插拔的弹簧夹紧端子块。这意味着可以在不断开现场线路的情况下，将整个端子块（连同 TC520 单元）从I/O模块上拔下，从而安全、快速地进行I/O模块的更换或维护。这一特性是实现系统高可用性和支持热插拔维护的关键，能最大限度地缩短停机时间。

· •创新点3：清晰的标识与集成的诊断通路。 TC520 模块设计有清晰的通道标识，并与I/O模块的LED状态指示灯对齐，便于快速定位具体通道的信号状态。此外，它作为连接通路，确保了I/O模块内置的短路检测、断线检测等诊断功能能够有效传递至现场设备，为预防性维护和快速故障诊断提供了可能。

应用案例与行业价值：

在某大型汽车制造厂的涂装车间，数百个气动阀门的开关控制至关重要。项目采用了ABB S800 I/O系统，每个分布式I/O站都配备了数字量输出模块和对应的 ABB TC520 3BSE001449R1 终端单元来驱动这些阀门。一次，某个输出通道因外部原因短路导致模块报警。得益于 TC520 的模块化设计，维护人员无需处理复杂的现场线路，直接在几分钟内更换了备用I/O模块，并将原终端单元插回，系统迅速恢复正常，避免了生产线长时间停线。车间维护经理表示：“ABB TC520 这种将接线与电子部分分离的设计，让我们的维护效率提升了不止一个档次，是保障连续生产的隐形功臣。”

相关产品组合方案：

ABB TC520 3BSE001449R1 是S800 I/O系统连接层的核心，需与以下产品配套使用：

· •ABB SD821 / SD822：数字量输入模块，用于连接开关、按钮等。

· •ABB TU830 / TU831：模拟量输入/输出模块，用于处理温度、压力等信号。

· •ABB S800基架（如3BSE013240R1）：用于安装I/O模块和终端单元。

· •ABB CI871：以太网通信接口模块，连接上层控制器。

· •ABB SC510：通信模块，用于系统扩展。

· •ABB PM851：AC 800M控制器，作为系统大脑。

· •ABB 预制连接电缆：用于连接 TC520 与对应的I/O模块。

安装维护与全周期支持：

ABB TC520 3BSE001449R1 的安装遵循标准流程：先将其与对应的S800 I/O模块在机架外通过预制电缆连接好，然后将整个组合体安装到S800基架或导轨上。现场线缆则直接连接到 TC520 清晰标记的端子上。日常维护主要是检查端子紧固性和清洁度。当需要更换I/O模块时，只需松开 TC520 的锁定装置，将其与模块分离，即可安全地进行操作。
