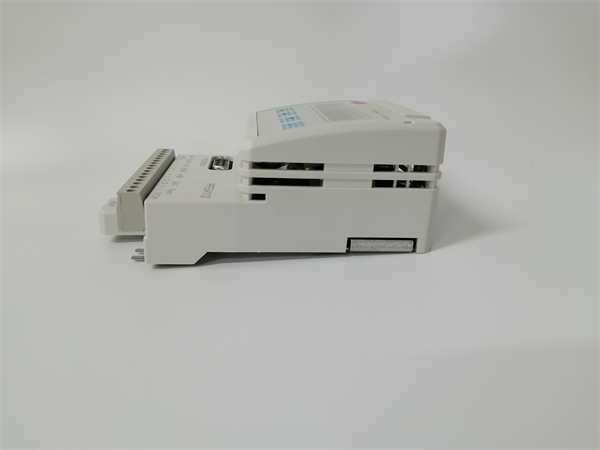

ABB PFEA112-20 3BSE050091R20

PFEA112-20 （物料号 3BSE050091R20） 是ABB 公司生产的一款串行通信接口模块，属于AC 800M 控制器家族中的PEA（控制器面板）功能扩展件。该模块通过连接到AC 800M CPU的PEA板，为控制器额外提供一个RS-232C和一个RS-485串行通信端口，用于与不支持主流现场总线的第三方设备进行可靠的数据交换。

应用场景

在一条现代化的水处理工艺流程中，ABB的AC 800M DCS系统负责核心控制，但系统中仍有一些重要的第三方设备，如老旧品牌的水质分析仪、智能仪表或小型专用控制器，它们仅支持传统的Modbus RTU或自定义串行协议。如果为每个这样的设备都配置独立的网关，会大大增加成本和复杂度。此时，插入AC 800M控制器前盖下的 ABB PFEA112-20 模块就成为了一个优雅的解决方案。它直接为控制器赋予了串行通信能力，使得工程师可以像配置一个标准I/O点一样，在统一的工程软件（Control Builder M）中轻松编程，实现与这些“信息孤岛”设备的双向数据读写。它的价值在于，以极低的成本和极高的集成度，解决了新旧设备共存系统中的协议转换和数据集成难题。

核心参数速览

技术原理与创新价值

创新点1：高度集成的无缝扩展方案。 PFEA112-20 的最大优势在于其与AC 800M控制器的无缝集成。它并非一个外置的、需要独立配置和供电的网关设备，而是作为控制器的一个原生功能扩展件。这种设计意味着其通信任务由控制器CPU直接管理，数据交换延迟极低，且无需额外的机柜空间和布线，实现了真正的“即插即用”。 创新点2：灵活的协议支持与简化的工程配置。 该模块的通信功能完全集成在ABB的Control Builder M工程平台中。工程师无需学习第三方网关的复杂配置软件，只需在熟悉的ABB环境中进行简单的硬件组态和通信参数设置，并调用标准的通信功能块（如Modbus Master/Slave驱动），即可快速建立通信连接。这极大地简化了工程实施，降低了出错概率。 创新点3：出色的工业级可靠性设计。 针对工业现场恶劣的电气环境，PFEA112-20 的通信端口采用了光电隔离和浪涌保护技术。这能有效抑制共模干扰、防止因雷击或电网波动导致的高压窜入，保障了通信链路的长期稳定运行，满足了工业应用对可靠性的苛刻要求。

应用案例与行业价值

案例：某食品饮料厂发酵车间DCS系统升级集成项目。 该车间在升级DCS系统时，需要将多台原有的、仅支持Modbus RTU协议的发酵罐温度和pH值监测仪表集成到新的ABB AC 800M系统中。 应用流程： 项目在每个控制站的AC 800M PM861控制器上安装了一块 ABB PFEA112-20 模块。通过RS-485接口以菊花链方式连接了多台仪表。在Control Builder M中，配置 PFEA112-20 为Modbus主站，并编写简单的轮询程序，定期读取各仪表的测量值。 带来的改进： 成功将关键工艺参数无缝集成至全厂DCS监控画面，实现了集中监控和数据记录，告别了人工抄表的落后方式。由于 PFEA112-20 的稳定表现，通信成功率达到99.9%以上，为精确控制发酵过程提供了可靠数据基础。项目工程师评价：“使用 ABB PFEA112-20 模块，我们以最小的代价和最快的速度，完美解决了老设备接入新系统的难题，为客户节省了大量网关采购成本。”

相关产品组合方案

1. ABB PM861：AC 800M系列的高性能处理器，是 PFEA112-20 模块所依附的核心。

2. ABB TU810/ TU830：AC 800M控制器的基架单元，用于安装PM861等CPU模块。

3. ABB CI854：AC 800M的通信接口模块，提供PROFIBUS DP等主流现场总线接口，与 PFEA112-20 的串行接口形成互补。

4. ABB SD821/SD822：数字量输入/输出模块，是控制器与现场设备直接交互的通道。

5. ABB SA811：模拟量输入模块，用于接收标准4-20mA信号。

6. ABB PE40101：AC 800M控制器的基本操作面板（PEA板），PFEA112-20 需与之配合使用。

7. ABB 3BSE050091R1 (PFEA111-20)：同系列的另一款通信扩展模块，可能提供不同的接口组合（如以太网），可根据需求选择。

安装维护与全周期支持

ABB PFEA112-20 模块的安装非常简便。在控制器断电后，只需将其直接对准PM861控制器前部的PEA板扩展接口，平稳插入直至固定即可。无需额外接线或配置DIP开关。 日常维护主要依赖于Control Builder M软件的在线诊断功能和模块上的LED状态指示灯。可以轻松监控通信端口的活动状态和错误信息。该模块本身为固态电子设备，无需定期维护。如果发生故障，更换操作同样简便快捷。
