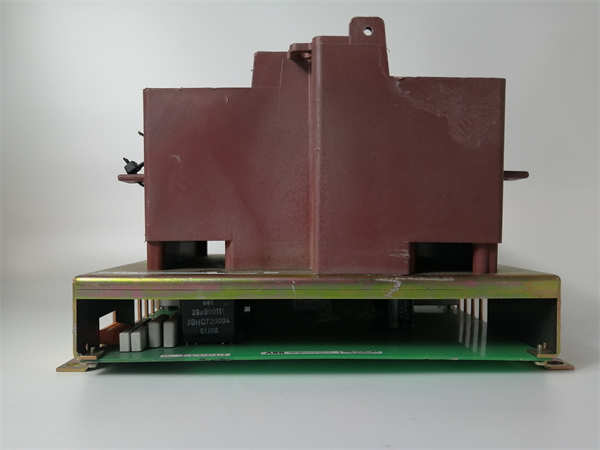

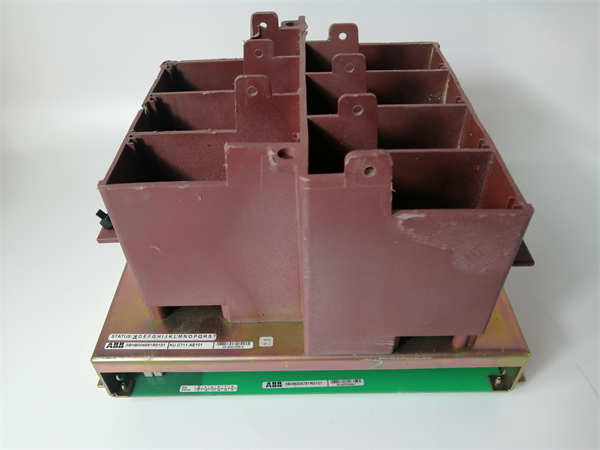

ABB KUC711AE101 3BHB004661R0101

KUC711AE101 (物料号 3BHB004661R0101) 是ABB 公司生产的一款PROFIBUS DP主站通信模块，属于其AC 800M 高性能控制器家族。该模块作为AC 800M控制器的关键扩展，专门用于管理和连接PROFIBUS DP现场总线网络，实现控制器与远程I/O站、变频器、智能仪表等大量DP从站设备的高速、确定性数据通信。

应用场景

在一条大型汽车制造厂的喷涂生产线中，AC 800M控制器需要协调数十个喷涂机器人、传送带电机驱动器和阀门岛。这些现场设备大多采用PROFIBUS DP协议进行通信。如果控制器无法直接与这些设备“对话”，就需要复杂的协议转换网关，这会增加成本、延迟和故障点。此时，插在AC 800M控制器基架上的 ABB KUC711AE101 模块就扮演了“专业翻译官”和“交通指挥官”的角色。它作为PROFIBUS DP主站，主动轮询线上所有的从站设备（如机器人控制器、变频器），收集它们的状态信息（如位置、速度），并下达控制命令。它的价值在于，以原生集成的方式，为AC 800M这个“大脑”提供了连接庞大现场设备网络的“高速神经干线”，解决了现代自动化系统中多品牌设备集成、海量数据实时交换的核心痛点。

核心参数速览

技术原理与创新价值

创新点1：深度集成的原生主站性能。 KUC711AE101 并非一个外置网关，而是作为AC 800M控制器的一个有机组成部分。它通过高速背板总线与CPU直接通信，延迟极低，数据交换效率远高于串口或普通以太网连接的外置DP主站模块。这种深度集成确保了PROFIBUS DP网络的实时性和确定性，满足了AC 800M在复杂控制任务中对数据时效性的苛刻要求。 创新点2：强大的网络管理与诊断能力。 该模块提供了全面的PROFIBUS DP网络管理功能。在ABB的Control Builder M工程软件中，工程师可以轻松配置网络参数、组态从站设备、分配I/O数据。更重要的是，它支持强大的诊断功能，能够精确识别网络断线、从站丢失、配置错误等故障，并可将详细的诊断信息映射到CPU中，方便操作人员快速定位和排除故障，大大减少了系统调试和维护时间。 创新点3：卓越的可靠性与广泛的兼容性。 KUC711AE101 经过严格测试，能够适应工业环境中的电磁干扰。其电气接口具有隔离保护功能。同时，作为标准的DP主站，它与市场上成千上万种符合PROFIBUS DP标准的从站设备（如西门子、施耐德、菲尼克斯等品牌的I/O、驱动器、阀门等）具有出色的兼容性，为系统集成提供了极大的灵活性。

应用案例与行业价值

案例：某污水处理厂曝气过程控制系统升级。 该厂需要将分布在全厂的数十台潜水推进器、曝气机、泵的控制集成到中央DCS（AC 800M）中进行优化控制。这些设备的本地控制柜均配有PROFIBUS DP接口。 应用流程： 在中央控制室的AC 800M机架上安装 ABB KUC711AE101 DP主站模块。通过一根PROFIBUS DP光纤环网（使用光缆中继器）连接所有现场设备处的DP远程I/O站或设备自带DP接口。在Control Builder M中，为每个从站设备导入GSD文件并完成硬件组态。 带来的改进： 系统实现了对全厂设备的集中监控和基于溶解氧浓度的精确曝气控制，能耗降低了15%。由于 KUC711AE101 的稳定性和强大的诊断功能，维护人员能快速区分是控制中心问题还是现场设备问题，平均故障处理时间缩短了60%。项目工程师表示：“ABB KUC711AE101 模块就像一条高效可靠的数据高速公路，让我们轻松地实现了‘集中管理、分散控制’的目标，系统集成过程非常顺利。”

相关产品组合方案

1. ABB PM861：AC 800M系列的高性能处理器，是 KUC711AE101 模块所依附的控制核心。

2. ABB TU810/ TU830：AC 800M控制器的基架单元，提供插槽用于安装 KUC711AE101。

3. ABB CI854：AC 800M的通信接口模块，提供PROFIBUS DP或其他协议（如Modbus TCP）接口，可用于构建多网络系统。

4. ABB PROFIBUS DP 远程I/O站：如来自第三方品牌的远程I/O，作为DP从站扩展现场信号接入点。

5. ABB ACS800/ACS880 变频器：内置PROFIBUS DP接口，可作为智能从站被 KUC711AE101 直接控制。

6. ABB CP635：操作员面板，用于监控由 KUC711AE101 采集的现场设备数据。

7. PROFIBUS 网络组件：如总线连接器、中继器、光缆等，用于构建物理网络。

安装维护与全周期支持

ABB KUC711AE101 模块的安装需在系统断电情况下进行。将其垂直插入AC 800M基架（如TU810）的指定通信槽位，确保连接器到位。PROFIBUS网络布线需使用屏蔽双绞线，网络首尾两端需正确连接终端电阻。 日常维护主要通过Control Builder M软件的在线诊断视图和模块上的LED状态灯进行。应定期检查网络负载情况和从站通信状态。模块支持热插拔（需确认系统支持并遵循安全规程），但建议在系统负载较低时进行。
