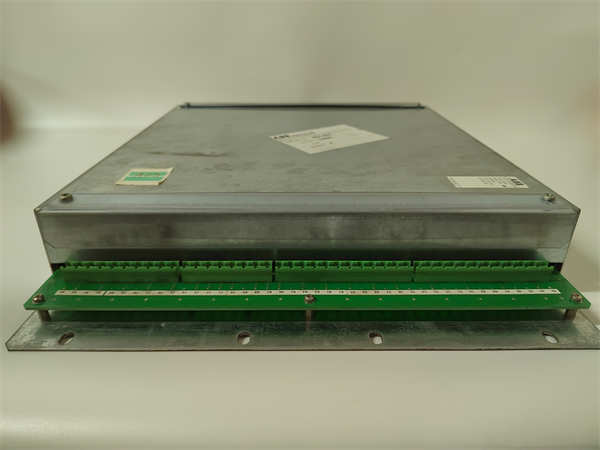

ABB 216GD61a HESG324436R3-A HESG324428

ABB 216GD61a （订单号：HESG324436R3-A）是ABB集团为其先进的自动化系统（如800xA 或 Advant MOD 300）设计的一款高性能数字输入/输出模块。它通常与订单号为HESG324428的专用底座配合使用，共同构成一个完整的现场I/O接口单元，负责采集现场设备的开关状态信号并驱动执行机构。

应用场景：

在华东地区一座大型火力发电厂的锅炉安全监控系统（FSSS）中，需要实时监测数百个燃烧器阀门的状态（开/关）并控制其动作。这些信号直接关系到机组的安全运行。系统采用ABB S800 I/O 站分布式布局，每个I/O站内配置了多块 ABB 216GD61a 模块。模块通过底座HESG324428连接现场电缆，将阀位反馈信号（DI）送入DCS，并接收DCS发出的控制指令（DO）来驱动阀门。这种高可靠性的配置确保了信号传输的精准和快速，为锅炉的安全联锁保护提供了坚实的数据基础。

核心参数速览：

技术原理与创新价值：

创新点1： 高密度与灵活配置能力。 ABB 216GD61a 模块在单槽宽度内提供了高密度的数字通道。其创新之处在于部分型号支持通道的“可配置性”，用户可以通过硬件跳线或软件设置，将特定通道组定义为输入（DI）或输出（DO）。这种灵活性使得系统配置能够更精准地匹配现场实际需求，减少了模块种类，降低了备件库存成本。 创新点2： 强大的电气隔离与抗干扰设计。 该模块在通道与控制系统背板之间、以及不同通道组之间采用了高质量的光电隔离技术。这有效防止了现场侧的电压波动、浪涌或地环流对脆弱的核心控制系统造成冲击，确保了DCS的稳定运行。其设计符合严格的工业电磁兼容性（EMC）标准，适用于电气环境复杂的工厂。 创新点3： 模块化设计与易于维护。 216GD61a 模块与 HESG324428 底座的分离式设计是维护性的典范。当模块需要更换时，技术人员可以在不断开现场接线（接线固定在底座上）的情况下，直接拔出故障模块并插入新模块，实现快速的“热插拔”更换（需系统允许），最大限度地缩短了停机时间。

应用案例与行业价值：

某大型化工厂对其罐区自动化系统进行升级，需要增加对大量泵和阀门的状态监控与远程控制。 应用流程： 在罐区现场的防爆I/O箱内，安装S800远程站。站内配置 ABB 216GD61a 模块（安装在HESG324428底座上），用于采集泵的运行状态和阀门的阀位回讯（DI），并输出信号控制泵的启停和阀门的开关（DO）。所有信息通过光纤网络传输至中央控制室。 带来的改进： 项目工程师表示：“216GD61a 模块的稳定性和易用性给我们留下了深刻印象。它的模块化设计让安装和后期维护非常方便。系统投运后，实现了罐区操作的全面自动化和远程监控，减少了90%的现场人工操作，不仅提高了效率，更极大地提升了本质安全水平。”

相关产品组合方案：

ABB 216GD61a 是S800 I/O家族的一员，其完整解决方案包括：

· S800 I/O 站基架： 如CI851 通信接口模块，作为I/O站与上层控制器的网关。

· AC 800M 控制器： 如PM851 或PM863，是系统的“大脑”，处理216GD61a 采集的数据。

· 其他S800 I/O 模块： 如AI810（模拟量输入）、AO810（模拟量输出），与216GD61a 协同完成全面数据采集。

· 电源模块： 为整个S800 I/O站供电。

· ABB Ability™ 800xA 系统软件： 上层监控、组态和资产管理平台。

· HESG324428 底座： 216GD61a 模块的必备配套组件。

安装维护与全周期支持：

安装时，首先将HESG324428底座固定到DIN导轨上，并按图纸完成现场信号线的接线。确认无误后，将216GD61a 模块对准底座导轨，平稳插入直至锁紧。通过800xA系统软件可以对模块进行组态和地址分配。 日常维护主要是定期检查模块状态指示灯（如OK， RUN， ERR等）。系统强大的自诊断功能能提前预警模块异常。
