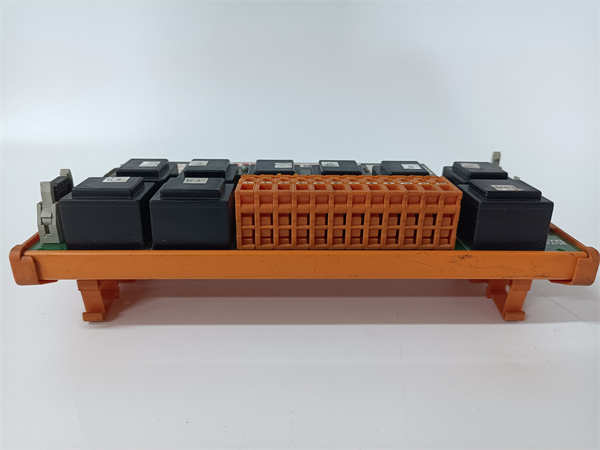

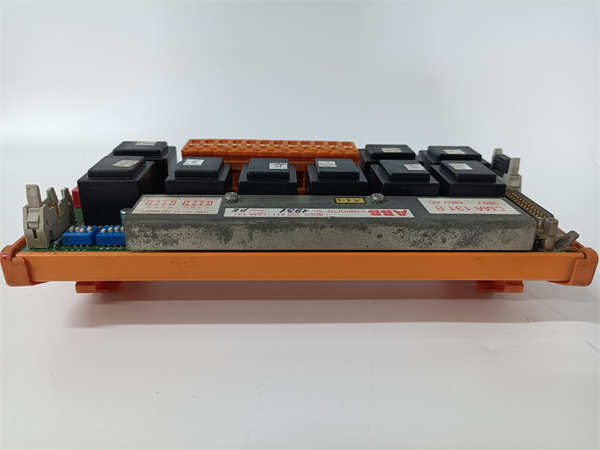

CMA131 3DDE300411

ABB CMA131 （完整订单号：3DDE300411）是ABB集团为其Advant™ OCS（开放式控制系统）或早期的MOD 300 DCS系统设计的一款关键通信接口模块。该模块通常安装在工作站或服务器机箱内，作为上层操作站与下层现场控制单元（如ABB MasterPiece控制器）之间的高速通信网关，是构成DCS分布式控制架构的重要网络节点。

应用场景：

在华北某大型热电厂的机组控制系统中，操作员需要在中控室集中监控锅炉、汽轮机、发电机等关键设备的运行状态。该系统采用ABB Advant OCS，现场控制由多台MasterPiece控制器完成。ABB CMA131 模块被安装在历史数据站和工程师站的机箱内，通过专用的MB300 控制网络，持续、可靠地从各个控制器采集海量的过程数据并存储。这为操作员进行趋势分析、故障追溯和性能优化提供了完整的数据基础，确保了电厂的安全、高效运行。

核心参数速览：

技术原理与创新价值：

创新点1： 实现确定性的实时数据采集。 ABB CMA131 模块的核心价值在于其能够通过MB300等确定性网络协议，以固定的时间周期从分散的控制器中采集数据。这种机制保证了过程数据的时间戳一致性和完整性，避免了普通网络因数据包碰撞、延迟导致的数据丢失或乱序，为上层的高级应用（如性能计算、历史数据分析）提供了高质量的数据源。 创新点2： 系统架构中的关键节点角色。 在Advant OCS系统中，CMA131 常被用于配置特定的功能节点，如历史数据站。它专门负责从控制网络获取数据，并进行压缩、归档和存储。这种将数据记录功能从操作站中分离出来的设计，降低了操作站的负荷，提升了整个系统的性能和专业化分工。 创新点3： 高可靠性设计保障系统连续性。 模块采用工业级元器件和设计，确保在控制室环境下能够长期稳定运行。其与CMA120等模块协同，可以构建冗余的网络路径，当主通信路径出现故障时，系统可自动无扰切换至备用路径，从而保证数据链路不中断，满足DCS系统对高可用性的苛刻要求。

应用案例与行业价值：

某大型石化企业的乙烯裂解装置，其复杂的连锁反应对历史数据的依赖性极高。装置采用ABB Advant OCS系统，CMA131 模块作为历史数据站的核心组件，已连续运行十余年。 应用流程： CMA131 模块持续不断地从裂解炉、急冷、压缩等工段的控制器中采集数以万计的过程变量。这些数据被高效地压缩后存储在硬盘阵列中，并可保留数年之久。 带来的改进： 当装置出现产品质量波动或设备异常时，工艺工程师可以快速回溯历史数据，精准定位问题根源。设备维护经理评价：“这套基于CMA131的历史数据系统是我们进行事故分析和技术改造的‘黑匣子’。它的稳定运行确保了数据的完整性和可追溯性，多次帮助我们快速解决生产难题，避免了巨大的经济损失。”

相关产品组合方案：

ABB CMA131 是Advant OCS生态系统中的关键一环，其相关组件包括：

· Advant Station 或 Server 机箱： 如EST112，CMA131模块安装于此。

· ABB MasterPiece 200/200LC 控制器： 过程控制层的核心，为CMA131提供数据。

· CMA120 通信模块： 通常用于操作员站，与CMA131协同构成完整的通信网络。

· 操作员站软件与历史数据库软件： 如ABB Operation 和 History，运行在相应的站上。

· MB300 网络组件： 如线缆、连接器、中继器等。

· ABB Ability™ 800xA 系统： ABB新一代DCS平台，是Advant OCS的升级和替代方向。

安装维护与全周期支持：

ABB CMA131 模块的安装和维护需由专业人员进行。安装时，需在系统断电或安全模式下，将模块准确插入机箱的指定插槽。硬件就位后，需通过Advant OCS的系统组态工具对其进行逻辑地址分配和功能配置，并将其集成到系统网络中。 日常维护主要通过系统自带的诊断功能监控模块状态和通信质量。保持机房环境清洁、温度适宜是保障其长期稳定运行的关键。
