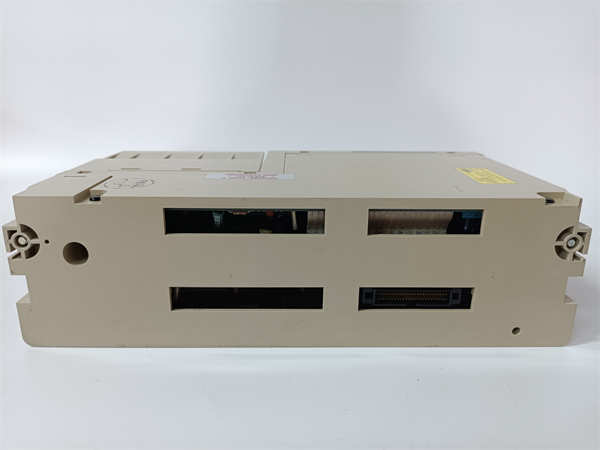

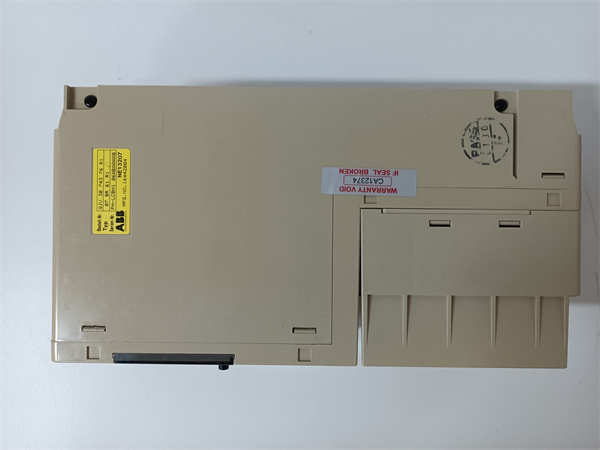

07BR61R1 GJV3074376R1

ABB 07BR61R1（完整订单号：GJV3074376R1）是ABB集团推出的继电器保护装置，属于ABB继电器保护产品系列中的重要成员。该产品采用先进的数字处理技术，为电力系统提供可靠的保护、监控和控制功能。

应用场景：

在华南某大型城市电网的110kV变电站改造项目中，需要升级10kV馈线保护系统。该站原有电磁式继电器已运行超过20年，动作精度下降，维护困难。项目选用ABB 07BR61R1数字继电器替换老旧设备。安装后，当线路发生相间短路故障时，07BR61R1在20ms内准确检测到故障并发出跳闸指令，将故障隔离时间从原来的0.8秒缩短到0.1秒，显著提高了供电可靠性。运行一年来，该站因保护误动导致的停电次数降为零。

核心参数速览：

技术原理与创新价值：

创新点1： 高精度数字信号处理技术。 07BR61R1采用32位微处理器和高速ADC采样技术，对输入信号进行实时数字滤波和处理。这种技术能有效抑制谐波干扰，准确提取基波分量，确保在各种复杂电网工况下的测量和保护精度。 创新点2： 可编程保护特性曲线。 与传统固定特性的继电器不同，07BR61R1支持用户通过软件灵活配置保护特性曲线。用户可根据被保护设备（如电缆、电机、变压器）的具体特性，定制最合适的反时限曲线，实现更精准的配合。 创新点3： 完善的通信与事件记录功能。 继电器内置大容量存储器，可记录最近1024次操作事件和故障波形。通过RS485接口和Modbus协议，可将实时数据、事件记录上传至监控系统，为故障分析提供完整数据支持。

应用案例与行业价值：

某大型化工厂的6kV配电系统改造项目中，需要为关键生产线的电动机组配置可靠的保护系统。 应用流程： 在6kV开关柜中安装ABB 07BR61R1继电器，配置电机保护功能（包括堵转、不平衡、热过载等）。继电器通过Modbus接入厂区电力监控系统，实现远程监控。 带来的改进： 项目投运后，成功避免了多次因电机过载导致的设备损坏。电气主管表示："07BR61R1的精准保护避免了因误动导致的停产，其事件记录功能为我们分析故障原因提供了重要依据，维修效率提升约40%。"

相关产品组合方案：

ABB 07BR61R1通常需要与以下产品配合构成完整解决方案：

· ABB SACE开关设备：如Emax系列断路器，与继电器配合实现保护

· ABB电流/电压互感器：为继电器提供精确的输入信号

· ABB电力监控系统：如ABB Ability™ EDCS，实现集中监控

· 通信网关：如ABB COM600，协议转换与数据集成

· 安装附件：如DIN导轨、端子盖等

安装维护与全周期支持：

安装指导：

1. 选择适当的DIN导轨位置

2. 安装继电器并确保牢固固定

3. 按照图纸正确接线

4. 上电后进行基本参数设置

维护要点：

· 定期检查运行指示灯状态

· 通过软件查看设备运行状态

· 定期下载分析事件记录

· 建议每3年进行一次全面校验
