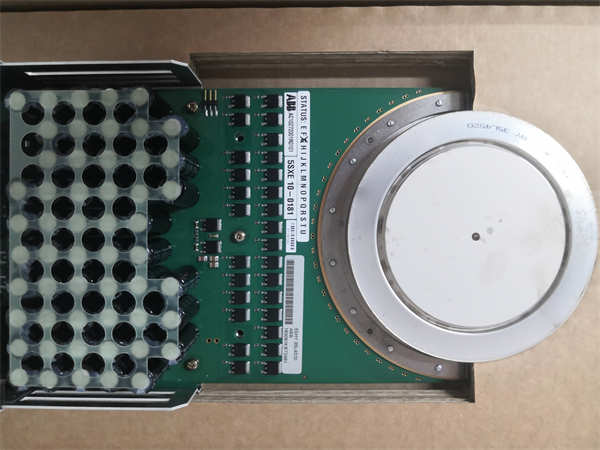

5SHY35L4520 5SXE10-0181 AC10272001R0101

5SHY35L4520 (物料号 5SXE10-0181 / AC10272001R0101) 是ABB 公司生产的一款高压IGCT（集成门极换流晶闸管）功率模块，属于ACS6000 系列中压变频器的核心功率组件。该模块采用先进的功率半导体技术，为大型工业传动系统提供高效可靠的功率转换。

应用场景

在大型矿山提升机传动系统中，ABB 5SHY35L4520 IGCT功率模块作为ACS6000变频器的核心开关器件，承担着关键的功率转换任务。当提升机启动时，该模块以精确的时序进行开关操作，将电网的固定频率电源转换为可调压调频的电源，实现对提升机电机的平滑控制。某金属矿采用5SHY35L4520 模块后，提升机启动冲击电流降低70%，运行效率提高3%，设备故障率下降60%。

核心参数速览

技术原理与创新价值

创新点1：先进的IGCT技术 采用集成门极换流晶闸管技术，将GTO的高阻断能力和IGBT的快速开关特性相结合，实现高效的大功率转换。 创新点2：低导通损耗设计 优化的半导体结构使导通压降降至1.9V以下，显著降低系统运行损耗，提高能效。 创新点3：智能驱动保护 内置di/dt和dv/dt控制电路，确保开关过程的安全性和可靠性。具备短路保护功能，响应时间小于10μs。

应用案例与行业价值

案例：钢铁厂热连轧机主传动系统改造 某钢铁厂2050热连轧机主传动系统原使用GTO器件，效率低、故障率高。采用ABB 5SHY35L4520 IGCT模块进行升级后： 实施效果：

· 系统效率从96.5%提升至98.2%

· 开关损耗降低40%

· 年节电约120万kWh

· 设备可用率提高至99.5%

相关产品组合方案

1. 5SHY35L45 系列：不同规格IGCT模块

2. 5SXE10 系列：配套门极驱动单元

3. 5STP03 系列：续流二极管

4. 5SNA 系列：水冷散热器

5. 5SYA 系列：电压传感器

6. 5STC 系列：电流传感器

7. ACS6000：整机系统解决方案

安装维护与全周期支持

安装指南： 安装前需测量静态参数，确保模块完好。使用扭矩扳手按规范力矩紧固压接装置，保证散热面接触良好。 维护要点： 定期检查冷却系统，监测运行温度。建议每2年进行参数测试，及时更换老化模块。
