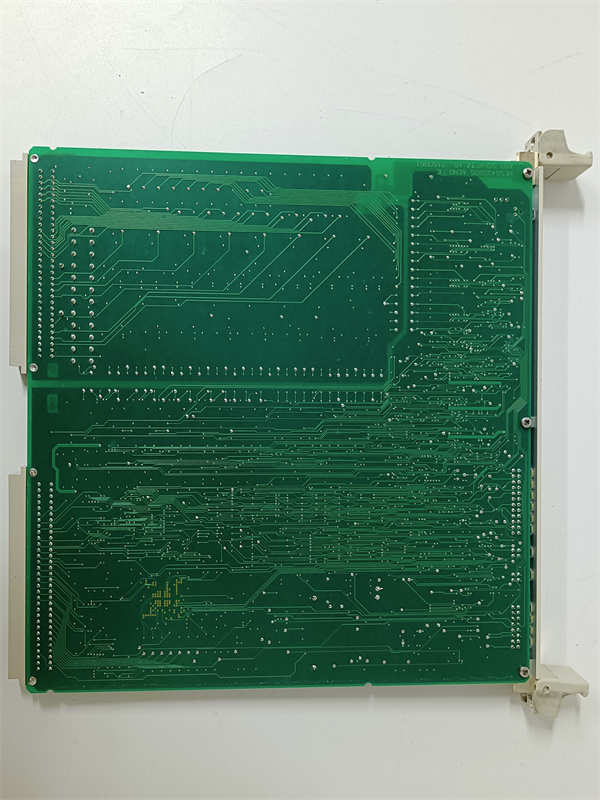

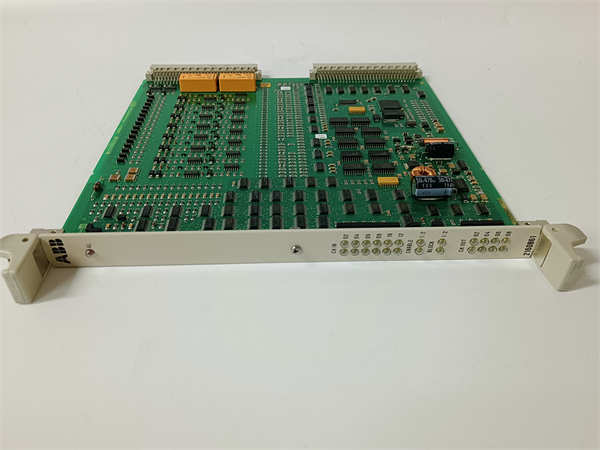

216DB61 HESG324063R100J

216DB61 HESG324063R100J 是ABB集团生产的一款数字量输入输出混合模块，属于其工业自动化控制产品系列。该模块作为PLC或DCS系统的扩展单元，负责采集现场设备的开关状态信号并输出控制指令，是实现工业设备自动化控制的关键接口组件。

应用场景：

在汽车制造厂的焊接生产线中，需要对数百个气缸、传感器和执行器进行精确的状态监测和控制。该生产线采用ABB的自动化控制系统，配置了多块216DB61 HESG324063R100J数字量混合模块。这些模块实时采集焊接机器人位置传感器、夹具气缸限位开关等现场设备的开关量信号，同时输出控制指令驱动电磁阀、指示灯等执行机构。在实际运行中，216DB61模块表现出卓越的响应速度和抗干扰能力，确保了生产线节拍达到设计要求，为汽车制造的高效生产提供了可靠的底层控制保障。

核心参数速览：

技术原理与创新价值：

创新点1：高密度混合信号处理技术 216DB61 HESG324063R100J 采用先进的集成电路设计和优化的PCB布局，在紧凑的空间内实现了32个输入输出通道的高密度集成。输入通道内置信号调理电路，能够有效滤除现场干扰，准确识别开关状态；输出通道采用高性能MOSFET器件，提供稳定的负载驱动能力。这种高密度设计显著节省了控制柜空间，降低了系统成本。 创新点2：智能诊断与保护功能 模块具备完善的在线诊断能力，可实时监测电源状态、输出短路、过载等故障情况。当检测到异常时，模块会通过状态指示灯和系统报警及时提示维护人员，防止故障扩大。输出通道还集成了过流保护功能，在发生短路时能自动切断输出，保护模块和外部设备的安全。 创新点3：灵活的模块化设计 采用标准模块化结构，支持热插拔更换（在系统允许条件下），极大方便了系统维护和扩展。模块前部设有清晰的通道状态指示灯，便于快速诊断故障点。可插拔的接线端子设计简化了安装和更换过程，减少了系统停机时间。

应用案例与行业价值：

案例一：物流分拣系统控制升级 某大型快递分拣中心对原有的控制系统进行升级改造，采用ABB自动化平台并配置了多块216DB61数字量混合模块。这些模块负责控制数百个分拣皮带机的启停，并监测包裹光电传感器的状态。改造后，系统分拣效率提升35%，模块的快速响应确保了分拣准确率达到99.9%以上，为物流中心的高效运营提供了有力保障。 案例二：水处理厂设备自动化监控 在城市污水处理厂的自动化改造项目中，216DB61模块被用于监控泵站设备的运行状态。模块实时采集水泵运行状态、阀门位置等信号，并输出控制指令调节设备运行。其良好的环境适应性确保了在潮湿、多尘环境下的稳定运行，大大提高了水处理厂的自动化水平。

相关产品组合方案：

1. PLC控制器：如AC500系列，与模块完美配合构成完整控制系统

2. 模拟量模块：如温度、压力等模拟信号采集模块

3. 通信模块：实现系统网络通信和远程监控

4. 电源模块：为系统提供稳定可靠的电力供应

5. 机架底座：标准安装底座，方便模块安装固定

6. 编程软件：Automation Builder，用于系统编程组态

7. 信号隔离器：增强系统抗干扰能力

安装维护与全周期支持：

216DB61 HESG324063R100J 模块采用标准DIN导轨安装方式，安装前需确保系统断电。模块通过专用连接器与背板总线连接，所有现场信号通过前部的可插拔端子排接入。安装时应确保接线牢固，注意信号极性正确。 日常维护主要包括定期检查模块运行状态指示灯，确保通风散热良好。当出现故障时，可通过诊断指示灯快速定位问题通道。
