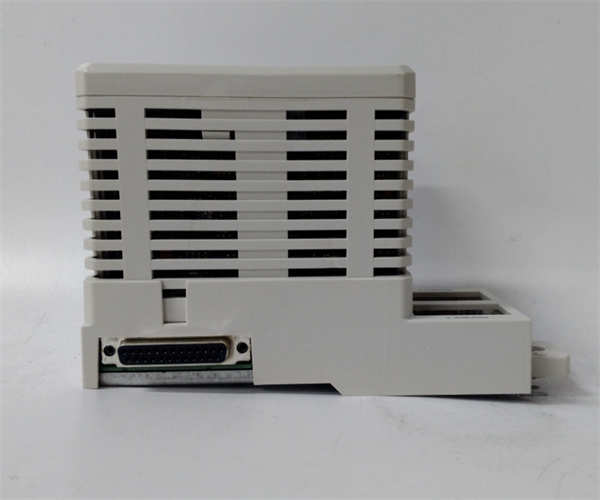

3BSE030220R1 CI854AK01

3BSE030220R1 CI854AK01 是ABB公司生产的AC 800M高性能控制器系列的PROFIBUS DP主站通信接口模块。该模块安装在AC 800M控制器机架中，使控制器能够作为PROFIBUS DP主站，与分布式I/O、变频器、执行机构等PROFIBUS DP从站设备进行高速数据通信。

应用场景：

在大型水泥厂生料磨控制系统项目中，需要将分布在现场的多台电机保护器、变频器和远程I/O站集成到中央控制系统中。该项目采用ABB AC 800M控制器作为主站，配置了CI854AK01 PROFIBUS DP主站模块。该模块通过PROFIBUS DP网络连接了20多个从站设备，包括电机智能保护装置、ABB ACS800系列变频器、远程I/O模块等。在实际运行中，CI854AK01模块的12Mbps通信速率和强大的诊断功能确保了实时数据的可靠传输，其主站冗余功能（当配置为冗余系统时）保障了生产线的连续运行。运维人员通过模块的LED状态指示灯和诊断工具可以快速定位网络故障，大大减少了系统维护时间。

核心参数速览：

技术原理与创新价值：

创新点1：高性能PROFIBUS DP主站处理能力 CI854AK01 模块采用专业的PROFIBUS协议处理芯片，能够高效管理PROFIBUS DP网络上的数据通信。模块自动处理令牌传递、数据轮询等PROFIBUS DP协议细节，减轻AC 800M主CPU的通信负担。其支持的最高12Mbps通信速率确保了大量I/O数据的实时传输，满足苛刻的工业应用对实时性的要求。 创新点2：强大的诊断与维护功能 模块提供全面的诊断能力，包括模块自身状态监测、PROFIBUS网络质量监测和从站设备诊断。通过模块上的LED状态指示灯，用户可以快速了解模块运行状态和网络通信情况。结合ABB的工程工具，可以详细诊断网络中的每个从站状态，快速定位故障点，大大缩短系统调试和维护时间。 创新点3：灵活的配置与冗余支持 CI854AK01 模块通过ABB的Control Builder M工程软件进行配置，可以灵活设置PROFIBUS网络参数、从站地址和数据交换映射。在要求高可用性的应用中，可以配置双CI854AK01模块实现主站冗余，当主模块故障时自动切换到备用模块，确保系统连续运行。

应用案例与行业价值：

案例一：汽车厂涂装车间输送线控制系统 某汽车制造厂涂装车身的输送线系统采用AC 800M控制器和CI854AK01模块作为PROFIBUS DP主站，连接分布在车间内的上百个变频器、编码器和分布式I/O站。PROFIBUS DP网络的实时性确保了车身在各工艺站间的精确定位和同步控制，12Mbps的通信速率满足了高速生产节拍的要求。CI854AK01模块的稳定运行为生产线的高效运行提供了可靠保障。 案例二：水处理厂分布式控制系统 在城市污水处理厂的自动控制系统中，CI854AK01模块将厂内分布的PLC分站、智能仪表和远程I/O集成到中央控制室。模块强大的诊断功能帮助运维人员快速发现并解决网络故障，减少了系统停机时间，提高了污水处理厂的运行效率。

相关产品组合方案：

1. AC 800M控制器：如PM864AK01等，系统控制核心

2. PROFIBUS DP从站设备：如变频器、远程I/O、电机保护器等

3. PROFIBUS网络组件：电缆、连接器、中继器等

4. Control Builder M软件：系统组态和编程工具

5. AC 800M机架和电源：为系统提供安装平台和电力

安装维护与全周期支持：

CI854AK01 模块必须由专业技术人员安装和维护。日常维护主要包括通信状态监控、网络诊断、固件升级等。
