5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

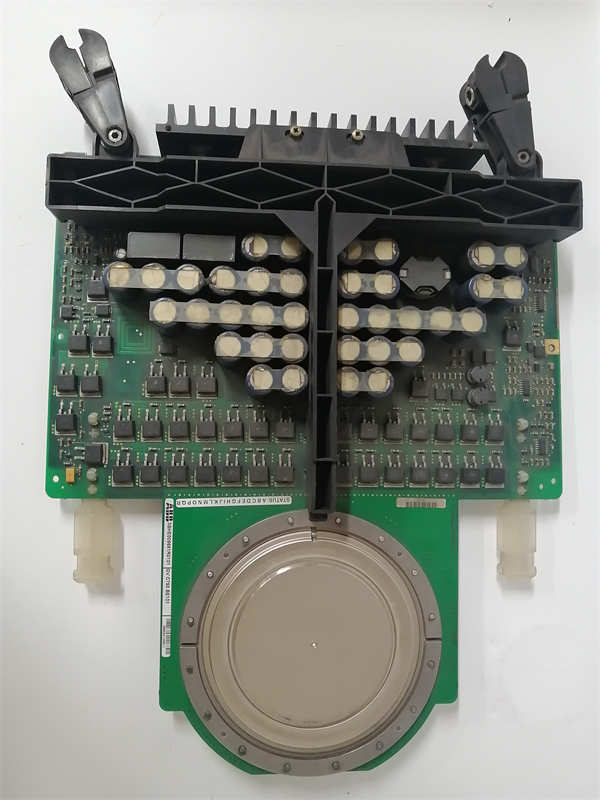

5SHY3545L0009是ABB公司生产的大功率IGCT（集成门极换向晶闸管）半导体器件，3BHB013085R0001是用于ACS 1000系列中压变频器的控制板卡，3BHE009681R0101是ABB可编程逻辑控制器系统的高性能控制模块，GVC750BE101是工业通信网关模块。这四款产品分别代表了ABB在功率电子、传动控制、自动化控制和工业通信领域的核心技术，共同构成工业自动化系统的完整解决方案。

应用场景：

在某大型水泥厂的生料磨主传动系统改造项目中，原有的高压电机驱动系统能效低下，故障频发。项目采用ABB ACS 1000中压变频器进行升级，其核心功率单元采用5SHY3545L0009 IGCT器件，确保了高效的能量转换；3BHB013085R0001控制板卡实时精确控制电机转矩和转速；3BHE009681R0101控制模块作为系统大脑，协调整个工艺流程；GVC750BE101网关则将设备数据实时上传至中央监控系统。这套解决方案使电机启动平稳，功率因数显著提升，年节电超过100万度，实现了智能化运维。这体现了ABB产品组合在工业节能改造中的协同价值。

核心参数速览：

| 主要参数 | 数值/说明 | | :--- | :--- | | | 产品型号 | 5SHY3545L0009 | 3BHB013085R0001 | 3BHE009681R0101 | GVC750BE101 | | 制造商 | ABB | ABB | ABB | ABB | | 产品类别 | 功率半导体(IGCT) | 变频器控制板卡 | 可编程控制器模块 | 通信网关模块 | | 额定电压 | 4500V | 依赖变频器平台 | 24V DC | 24V DC | | 额定电流 | 4000A | - | - | - | | 应用设备 | ACS 1000等中压变频器 | ACS 1000系列变频器 | AC 800M等PLC系统 | 工业网络集成 | | 主要功能 | 大功率开关转换 | 驱动控制与信号处理 | 逻辑运算与程序执行 | 协议转换、数据通信 | | 通信协议 | - | - | PROFIBUS、Modbus等 | PROFINET、Ethernet/IP、Modbus TCP等 | | 工作温度 | -40°C ~ +125°C | 0°C ~ +55°C | 0°C ~ +60°C | -40°C ~ +70°C | | 技术特点 | 低导通损耗、高可靠性 | 原装匹配、快速响应 | 高性能处理、多任务 | 多协议支持、高兼容性 |

技术原理与创新价值：

创新点1： 5SHY3545L0009 IGCT器件采用集成门极换向技术，结合了GTO的高阻断电压和IGBT的开关特性优点，实现高压大电流条件下的高效、可靠开关，开关损耗低，无需复杂的缓冲电路，简化了变频器设计，提高了系统效率和功率密度。 创新点2： 3BHB013085R0001控制板卡采用ABB专有控制算法，与5SHY3545L0009 IGCT完美匹配，可实现精确的PWM控制和平滑的转矩控制，确保电机在各种负载下稳定运行，同时具备完善的故障保护和诊断功能。 创新点3： 3BHE009681R0101控制器模块基于高性能处理器，支持多种编程语言和工业实时以太网协议，处理能力强，扫描周期短，满足复杂控制逻辑和快速响应要求，为整个系统提供可靠的控制核心。 创新点4： GVC750BE101网关模块具备强大的协议转换能力，可无缝连接3BHE009681R0101等控制器与不同品牌的设备及上层信息管理系统，实现数据的无障碍流通，为构建数字化工厂奠定基础。

应用案例与行业价值：

案例：大型矿山提升机控制系统现代化改造 某大型金属矿山的主井提升机控制系统设备老旧，安全隐患大。改造项目采用以ABB自动化产品为核心的全新电控系统。3BHE009681R0101作为主PLC，执行提升机的速度、位置和安全回路等核心控制逻辑；大功率变频器采用5SHY3545L0009 IGCT和3BHB013085R0001控制板，实现提升机的平稳加减速和精确停车；GVC750BE101网关则将提升机的运行状态、故障信息实时上传至地面调度中心。 系统投运后，提升机运行更加平稳可靠，定位精度显著提高，设备故障率下降超过70%。GVC750BE101网关实现的数据透明化，使维护人员能够提前发现潜在问题，变被动维修为预防性维护，大幅提升了生产效率和安全性。客户评价：“ABB这一套系统配合默契，尤其是控制的精准性和数据的连通性，为我们的安全生产和智能化管理带来了质的飞跃。”

相关产品组合方案：

1. 5SXE10-0187：ABB变频器用电容器，与5SHY3545L0009协同工作于直流母线。

2. 3BHB003154R0001：ACS 1000变频器接口板，与3BHB013085R0001配套使用。

3. 3BSE018100R1：AC 800M控制器基架，用于安装3BHE009681R0101等模块。

4. 3BSE025349R1：CI854通信接口模块，可扩展3BHE009681R0101的通信能力。

5. 1TGE120010R3100：ABB断路器，为包含上述产品的系统提供电源保护和隔离。

6. 3BHE039203R0101：AC 800M CPU模块的高性能版本，可作为3BHE009681R0101的升级选择。

7. 3BSE013220R1：Combi I/O模块，丰富3BHE009681R0101控制器的I/O点。

安装维护与全周期支持：

5SHY3545L0009、3BHB013085R0001、3BHE009681R0101、GVC750BE101均采用模块化设计，安装时需在断电情况下，依据ABB提供的安装指南和图纸，正确插入对应槽位或固定于安装板，并连接好所有接口。5SHY3545L0009安装需注意散热和力矩要求。 日常维护重点在于定期检查模块运行状态指示灯，保持通风散热良好，清理灰尘。ABB的自动化系统通常配备完善的诊断软件，可实时监控各模块健康状态，如3BHE009681R0101和GVC750BE101的运行参数、通信状态等。当出现预警或故障时，可根据诊断信息指导进行模块更换（部分支持热插拔）。
