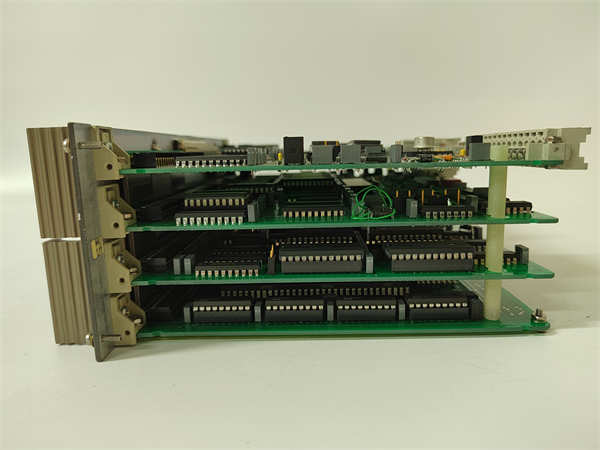

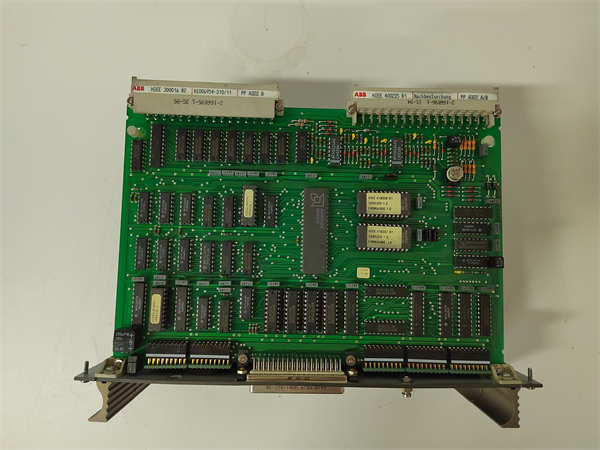

ABB PPA322B HIEE300016R2 HIEE400235R1

PPA322B（部件号：HIEE300016R2，可能包含版本HIEE400235R1）是ABB公司生产的一款高性能模拟量输出模块。该模块通常应用于ABB Advant或AC 800M等高端控制系统中，负责将控制器的数字量指令转换为高精度的模拟量信号（如4-20mA、0-10V等），用于控制现场的执行机构，如调节阀、变频器等，是实现精确过程控制的关键组件。

应用场景：

在大型化工厂的精馏塔控制系统中，先进控制算法计算出最优的回流阀开度指令。此时，安装在控制柜内的PPA322B HIEE300016R1 模块，正将这一数字指令转换为一路精确的4-20mA电流信号。该信号通过电缆传输至现场智能定位器，驱动调节阀芯移动到精确位置，从而控制回流比，确保产品纯度达到最优。模块的高分辨率确保了阀门开度控制的细腻平滑，而其出色的稳定性保证了在长达数月的连续运行中，无需重新校准，阀位输出依然精准。这避免了因控制信号波动导致的工艺参数扰动，直接提升了产品合格率和装置能效。

核心参数速览：

技术原理与创新价值：

创新点1：高精度数模转换与输出驱动。 PPA322B HIEE300016R2 的核心在于其高性能的16位数模转换器（DAC）和精密的输出驱动电路。它能将控制器的数字设定值（如0-100%的开度）线性且高精度地转换为标准的模拟量信号。其输出级具有强大的带负载能力，能直接驱动较大的负载（如长距离电缆电阻加上阀门定位器阻抗），确保信号在传输末端仍保持准确。 创新点2：强大的通道隔离与安全设计。 每个输出通道之间以及通道与控制系统逻辑侧之间都具有高等级的电气隔离。这种设计至关重要，它能防止因某一通道连接的现场设备故障（如短路、高电压窜入）而波及其他通道或损坏整个控制器，极大地提高了系统的安全性和可用性。 创新点3：智能诊断与维护便利性。 模块具备完善的诊断功能，可以实时监测输出电流是否在预期范围内，并能检测到输出回路开路（线缆断开）或短路（对地短路）等故障。一旦检测到异常，会立即通过状态指示灯和系统总线向控制器报告，使运维人员能够快速定位并解决问题，支持预测性维护，减少非计划停机。

应用案例与行业价值：

案例：造纸机定量与水分自动控制系统 在一台高速纸机上，纸张的定量（克重）和水分是需要精确控制的关键质量指标。系统通过扫描传感器测量纸张，由ABB AC 800M控制器计算后，通过PPA322B HIEE300016R2 模块输出控制信号至稀释水阀和蒸汽喷雾阀的执行机构。 PPA322B 模块的高精度和稳定性确保了阀门控制的精确性，使得纸浆浓度和干燥过程得到最优控制。其快速的响应速度跟上了纸机的高速生产节奏。项目实施后，纸张的定量和水分标准差显著降低，产品质量一致性大幅提升，同时减少了原料和能耗的浪费。客户反馈：“PPA322B模块的输出非常稳定可靠，它是我们实现高质量纸张自动控制不可或缺的一环。”

相关产品组合方案：

1. PPA321B / PPA323B：同系列模拟量输出模块，可能通道数或功能略有不同。

2. PMA322B：模拟量输入模块，与PPA322B配合构成完整的模拟量控制回路。

3. S800 I/O 基座单元（如TU847）：用于安装PPA322B等I/O模块。

4. AC 800M 控制器（如PM863A）：系统的控制核心，产生输出指令。

5. CI854 通信接口模块：用于系统网络通信。

6. SD832 电源模块：为I/O站提供稳定电源。

7. 现场执行机构：如智能阀门定位器、变频器，是PPA322B信号的最终负载。

安装维护与全周期支持：

PPA322B HIEE300016R2 模块的安装需在系统断电下进行。将其正确插入S800 I/O基座单元的指定槽位并锁紧。输出信号线应通过基座单元的端子板连接，注意极性并确保紧固。对于4-20mA输出，需确保回路总负载（包括线阻）在模块允许范围内。 日常维护主要通过控制系统软件监控模块状态和诊断信息。定期检查接线端子是否松动。若模块故障，需记录配置参数，断电后更换为同型号备件，并恢复参数。
