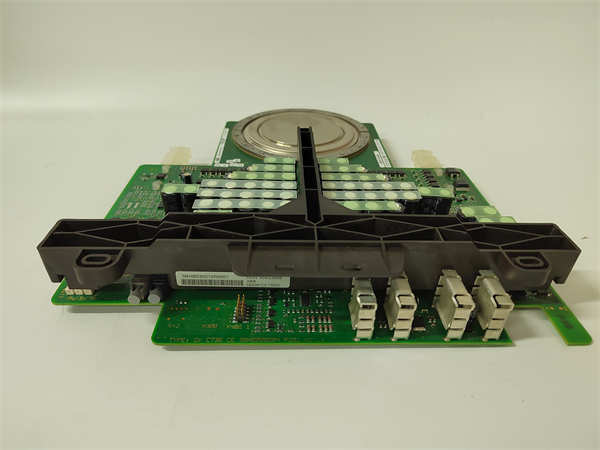

ABB 5SHY4045L0006 3BHB030310R0001

5SHY4045L0006（通常对应组件号3BHB030310R0001）是ABB公司生产的一款大功率IGCT（集成门极换向晶闸管）功率半导体器件及相关驱动单元。该组件是ABB ACS 1000、ACS 2000等系列中压变频器的核心功率开关部件，负责实现高效、可靠的高压大电流开关转换，广泛应用于大型风机、水泵、压缩机等高压电机的调速驱动。

应用场景：

在大型钢铁厂的制氧站，一台为高炉供氧的关键空气压缩机由ABB ACS 2000中压变频器驱动。变频器柜内的5SHY4045L0006 3BHB030310R0001 IGCT功率模块，正以数千赫兹的频率高速开关，将电网的固定频率电压转换为可精确控制频率和幅值的电压，从而平滑调节压缩机的转速。当高炉用氧量变化时，IGCT模块的快速响应能力使压缩机转速能够瞬间跟随，保持管网压力稳定。其低导通损耗和高效开关特性，相比传统液耦调速，节能效果超过30%，同时实现了压缩机的软启停，避免了巨大的电网冲击和设备机械应力。这套系统保障了连续、稳定、高效的氧气供应，是钢铁生产不可或缺的关键环节。

核心参数速览：

技术原理与创新价值：

创新点1：IGCT - 性能卓越的功率开关技术。 IGCT是ABB主导开发的一种大功率半导体器件。5SHY4045L0006 将GTO（可关断晶闸管）的高阻断电压、大通态电流能力，与IGBT的快速关断特性相结合。其关键创新在于“硬驱动”门极技术，通过在关断瞬间施加极高的负向门极电流，使器件从晶闸管模式快速、均匀地转变为晶体管模式进行关断，从而实现了极低的关断损耗和更高的开关频率，提升了变频器效率。 创新点2：高集成度与可靠性。 该功率模块（3BHB030310R0001 常指包含IGCT、驱动电路和散热基板的完整单元）将IGCT芯片、其反并联二极管以及部分门极驱动电路高度集成。这种一体化设计减少了内部引线电感和杂散参数，改善了开关特性，同时提高了机械坚固性和可靠性，简化了在变频器中的安装。 创新点3：低导通损耗与高效率。 在导通状态下，IGCT具有类似于传统晶闸管的极低通态压降（通常仅约2-3V），这意味着在大电流通过时产生的导通损耗非常小。这一特性使得采用5SHY4045L0006 的变频器在额定负载附近具有极高的运行效率（通常>98.5%），对于大功率连续运行的应用，节能效益巨大。

应用案例与行业价值：

案例：大型矿山主通风机变频节能改造 某特大型金属矿山的主通风机功率达4000kW，原采用风门节流调节，能耗巨大。改造项目采用ABB ACS 2000中压变频器驱动，其核心功率单元即使用了多颗5SHY4045L0006 3BHB030310R0001 IGCT模块。变频器根据矿井开采深度和瓦斯浓度实时调节风机转速，取代了落后的风门控制。 运行后，风机平均运行转速降至额定转速的80%，节电率超过35%，年节电量达千万千瓦时。同时，变频软启消除了直接启动对电网的冲击，平滑调速减少了对风道的机械冲击，设备维护成本显著降低。矿山电气负责人表示：“ABB的IGCT功率模块是这次改造成功的核心，其高效和可靠性确保了主通风机这一‘矿井肺部’七年来的安全、经济运转。”

相关产品组合方案：

1. 其他电压/电流等级的IGCT模块 (如 5SHY35L4520): 用于不同功率等级的变频器。

2. 门极驱动单元 (GDU): 为IGCT提供精确的驱动信号和保护。

3. 水冷散热器: 为功率模块提供高效冷却。

4. 叠层母排: 连接多个功率模块，实现低电感、高可靠的能量传输。

5. 吸收电容器: 抑制开关过电压。

6. ABB变频器控制系统 (如 AC 800PEC): 变频器的大脑，产生PWM控制信号。

7. 输入/输出电抗器、变压器: 滤除谐波，实现电压匹配。

安装维护与全周期支持：

5SHY4045L0006 3BHB030310R0001 功率模块的更换是重大维护活动，必须由ABB认证的工程师执行。操作前务必确保变频器完全断电，并等待直流母线电容充分放电（需测量验证）。拆卸时需按顺序松开电气连接和安装螺栓，小心移出模块。安装新模块时，需使用定力矩扳手按规定的顺序和扭矩值紧固螺栓，确保接触良好和散热均匀。必须使用新的导热硅脂和绝缘垫片。
