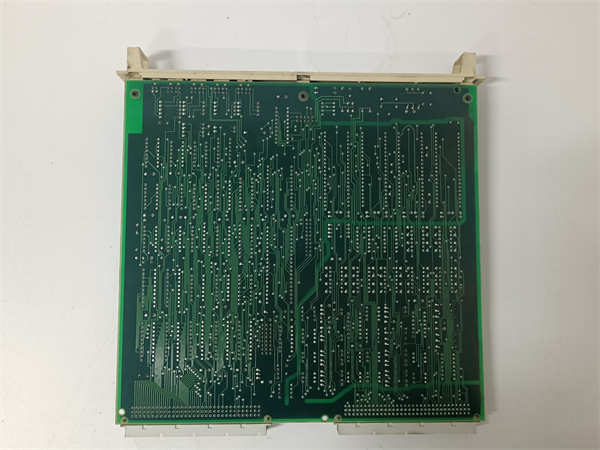

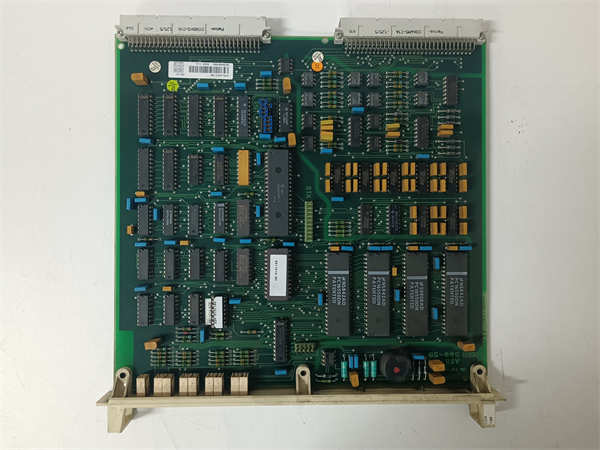

DSCA114 57510001-AA

DSCA114（完整型号：57510001-AA）是ABB公司S800 I/O系列中的一款高性能8通道模拟量输入模块。该模块专为工业过程控制设计，负责高精度采集来自现场传感器（如温度变送器、压力变送器、流量计等）的标准模拟量信号（如4-20mA），并将其转换为数字量供控制系统处理，是构建分布式控制系统的关键数据采集组件。

应用场景：

在大型火力发电厂的锅炉控制系统中，DSCA114 57510001-AA 模拟量输入模块正以毫秒级的采样速率，持续采集着来自8个关键部位的蒸汽温度与压力信号。其通道间的高等级电气隔离，有效避免了现场不同接地电位导致的测量误差和信号串扰。在充满强电磁干扰的电气控制室内，模块内置的先进滤波算法确保输出稳定、精确的数字量数据，为AC 800M控制器执行复杂的燃烧优化与汽温控制算法提供可靠的数据基石。正是这种稳定、精确的信号采集能力，保障了机组在高负荷下的高效、安全运行。

核心参数速览：

技术原理与创新价值：

创新点1：高精度模数转换与自校准技术。 DSCA114 57510001-AA 采用高精度的16位Σ-Δ型模数转换器（ADC），结合自动调零和增益校准技术，在宽温度范围内保持卓越的测量精度和长期稳定性。其先进的数字滤波算法有效抑制了工频干扰和高频噪声，确保即使在恶劣的工业电磁环境下，也能获得真实、稳定的过程信号。 创新点2：灵活的通道配置与智能诊断。 每个输入通道均可通过组态软件独立配置信号类型和量程，提供了极大的应用灵活性。模块集成强大的诊断功能，特别是对4-20mA输入可精确检测断线（电流<3.6mA）并上报，实现了传感器状态的实时监控和预测性维护，极大提升了系统的可用性。 创新点3：坚固的工业级设计与热插拔支持。 模块采用坚固的机械结构和工业级元器件，抗振动、抗冲击能力强，满足严苛环境下的可靠运行。设计支持在系统不断电情况下的在线热插拔更换（需系统允许），显著缩短了平均修复时间（MTTR），保障了生产连续性。

应用案例与行业价值：

案例：石油化工精馏塔多点温度监测系统 在某炼油厂的精馏塔改造项目中，为优化分馏效率，需在塔体不同高度新增8个高精度温度监测点。项目采用ABB S800分布式I/O方案，在塔附近安装一个远程I/O站，核心采集模块即选用DSCA114 57510001-AA。 模块直接连接8台现场温度变送器（输出4-20mA）。其高精度测量确保了各点温度的精确采集，为先进控制算法提供了高质量数据。模块自带的断线检测功能，在一次变送器接线松动时及时报警，避免了因数据缺失导致的控制误判。实施后，塔顶产品纯度稳定性提高了15%，能耗降低了3%。项目工程师评价：“DSCA114模块的精度和可靠性完全满足了我们苛刻的工艺要求，其智能诊断功能更是锦上添花。”

相关产品组合方案：

1. S800 I/O 基架与电源 (如 TB821 端子基座 + SD822 电源): 为DSCA114模块提供安装平台和电力。

2. AC 800M 控制器 (如 PM864AK1): 系统的控制大脑，处理来自DSCA114的数据。

3. 模拟量输出模块 (如 DSCA130): 与DSCA114配合，构成完整的模拟量控制回路。

4. 数字量I/O模块 (如 DSDI110A): 用于开关量信号的采集与控制，扩展系统功能。

5. 通信接口模块 (如 CI854): 实现I/O站与控制器或上层网络的数据交换。

6. 现场温度/压力变送器: DSCA114模块的信号源，如ABB的TTH300系列。

7. Control Builder 工程工具: 用于对DSCA114及整个控制系统进行组态、编程和调试。

安装维护与全周期支持：

DSCA114 57510001-AA 模块通过其底部连接器插入S800 I/O端子单元的对应槽位，并使用模块顶部的锁紧杆固定。安装前需确保I/O站电源已关闭。现场信号线应连接至对应的端子单元，并确保屏蔽层正确接地。 日常维护主要是定期通过控制系统软件监控模块的状态信息和诊断报警。保持安装环境清洁，确保通风散热良好。当模块需要更换时，在系统支持热插拔的前提下，可直接拔出故障模块并插入新模块（通常需要重新下载配置或系统自动识别）。
