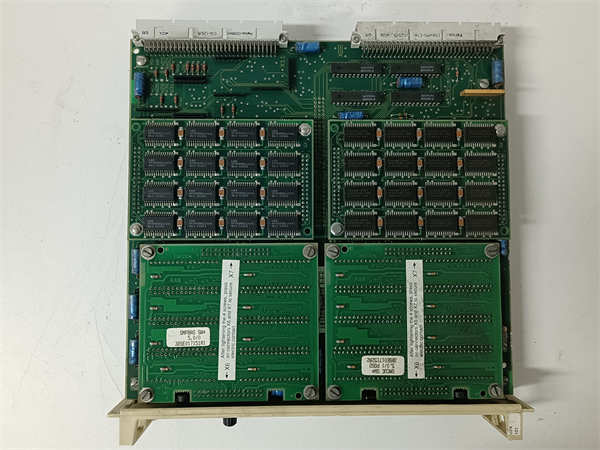

DSPC174 3BSE005461R1

DSPC174（完整型号：3BSE005461R1）是ABB公司S800 I/O系列中的一款PROFIBUS DP通信接口模块。该模块作为PROFIBUS DP网络的从站设备，用于实现ABB S800 I/O站与上位PROFIBUS DP主站（如PLC、DCS控制器）之间的高速、可靠数据交换，是构建分布式I/O系统的关键通信组件。

应用场景：

在大型汽车制造厂的焊装车间，DSPC174 3BSE005461R1 PROFIBUS DP模块正作为从站，将分布在车间的数十个S800 I/O站的数据实时上传至中央控制系统。其12Mbps的通信速率确保了数百个I/O点的状态数据在毫秒级内完成刷新，而模块的智能诊断功能实时监控网络质量，当检测到线路干扰时立即报警，指导维护人员快速定位故障点。这种高效的通信架构使生产线节拍提升20%，故障排查时间减少70%。

核心参数速览：

技术原理与创新价值：

创新点1：智能协议处理与实时数据交换。 模块集成专用通信处理器，高效处理PROFIBUS DP协议栈，实现与主站的确定性数据交换。其双端口设计支持总线型拓扑，方便系统扩展。 创新点2：强大的网络诊断与维护功能。 实时监测网络参数（信号质量、站地址冲突等），通过LED指示灯和诊断数据提供直观的状态指示，大幅缩短故障排查时间。 创新点3：高可靠性硬件设计。 工业级元器件配合光电隔离技术，确保在恶劣电磁环境下稳定运行。模块支持热插拔，维护时无需系统停机。

应用案例与行业价值：

案例：化工厂分布式I/O系统改造 某化工厂采用DSPC174模块将原有硬接线改造为PROFIBUS DP网络，节省电缆成本60%，安装时间减少50%。模块的稳定运行保障了2000多个I/O点的可靠数据交换，使系统可用性达到99.99%。

相关产品组合方案：

1. AC 800M控制器（PM864AK1） - DP主站控制核心

2. S800 I/O模块（AI810/DI810） - 分布式I/O单元

3. PROFIBUS连接器 - 网络物理连接组件

4. 通信电缆 - 屏蔽双绞线（Type A）

5. 诊断工具 - 网络分析和故障定位设备

6. 配置软件（Control Builder） - 系统组态工具

安装维护与全周期支持：

安装时通过S800背板连接，PROFIBUS网络需使用屏蔽双绞线并正确安装终端电阻。日常维护包括：

· 定期检查通信状态指示灯

· 监控网络负载率和错误帧统计

· 清洁连接器并紧固接线
