LDGRB-01 3BSE013177R1

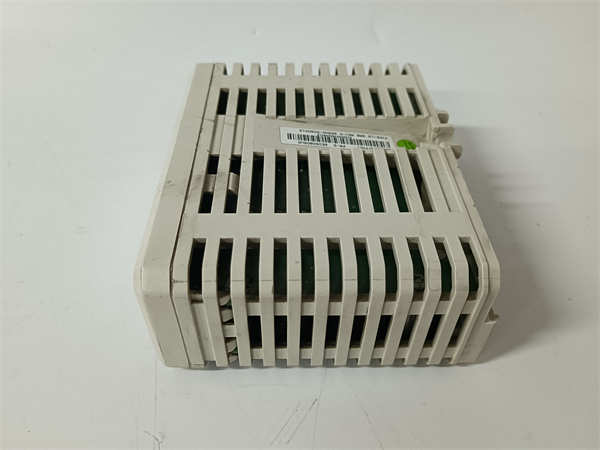

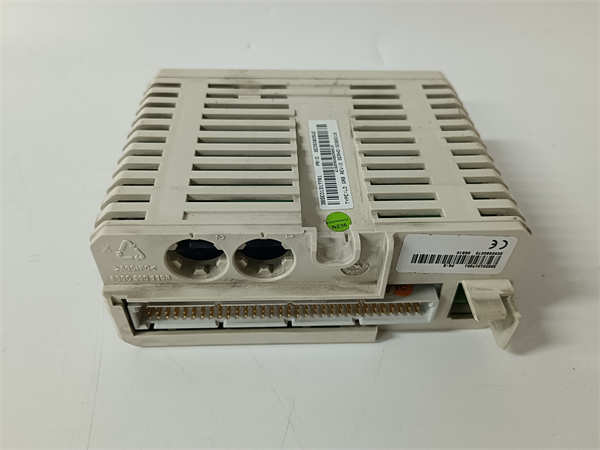

LDGRB-01 3BSE013177R1 是ABB集团生产的一款模拟量输入模块，属于其著名的S800 I/O系列，是分布式控制系统（DCS）的关键前端采集单元。该模块专为高精度采集现场变送器、传感器传来的连续过程信号而设计，如温度、压力、流量等。

应用场景:

在沿海一座大型化工厂的中央控制室内，操作员正密切关注着反应釜的温度和压力曲线。这些至关重要的过程参数，来自于安装在数百米外危险区域现场的数百个热电偶和压力变送器。连接这些传感器与上层DCS大脑的“神经末梢”，正是分布式布置在现场机柜内的LDGRB-01 3BSE013177R1 模拟量输入模块。它们将微弱的毫伏或毫安信号高保真地转换为数字量，并通过高速现场总线传输至控制中心。在一次因雷雨天气导致电网波动的事件中，LDGRB-01 凭借其出色的电气隔离和抗干扰能力，保持了信号传输的稳定，避免了系统误报警，保障了生产的安全平稳。

核心参数速览:

技术原理与创新价值:

创新点1：高密度通道与差分输入设计，提升集成度与抗共模干扰能力。LDGRB-01 3BSE013177R1 在一个单宽模块上集成了16个模拟量输入通道，大大提高了机柜的空间利用率。更重要的是，所有通道均采用差分输入方式。这意味着每个通道通过测量信号正负极之间的电压差来工作，能有效抑制在现场长距离传输中引入的共模噪声（如来自电机启停的电磁干扰），确保了信号采集的纯净度和准确性，特别适用于环境复杂的工业现场。创新点2：灵活的信号类型配置与高分辨率，满足多样化测量需求。该模块支持多种电压和电流信号范围，可通过配套的组态软件（如ABB的Control Builder）灵活配置每个通道的类型和量程。这种“万能输入”特性使得用户无需为不同类型的传感器准备多种模块，简化了备件管理和系统设计。结合16位的高分辨率，LDGRB-01 能够精确捕捉微小的过程变量变化，为先进过程控制（APC）和优化提供了坚实的数据基础。创新点3：无缝集成S800 I/O系统，构建高可靠性分布式架构。LDGRB-01 的核心价值在于其是ABB S800 I/O家族的有机组成部分。S800 I/O以其分布式、智能化的特点闻名，可以将I/O站部署在最靠近现场设备的地方，减少布线成本和信号衰减。LDGRB-01 与S800 基架、电源模块及通信接口模块（如CI854）协同工作，共同构成了一个高可用性、易于维护的远程I/O解决方案，是ABB Ability™ System 800xA等DCS的可靠基石。

应用案例与行业价值:

在某大型污水处理厂的自动化升级项目中，需要对遍布厂区的上百个液位、流量、pH值监测点进行数据集中采集。项目采用了ABB的S800分布式I/O方案，大量使用了LDGRB-01 3BSE013177R1 模块。这些模块被安装在各个工艺单元附近的防爆箱内，直接采集现场仪表的4-20mA信号。实施后，系统获得了前所未有的数据精度和稳定性。工厂工程师表示：“LDGRB-01 的稳定表现让我们对过程数据深信不疑。基于这些准确的数据，我们优化了曝气池的鼓风量，实现了精准加药，每年节省了可观的能耗和化学品成本。同时，模块的模块化设计使得后期维护和扩展异常方便。”

相关产品组合方案:

· •S800 I/O 基架（如：EI813）： 为LDGRB-01 等模块提供安装位置和电源、通信背板。

· •S800 通信接口模块（如：CI854 Profibus-DP接口）： 连接S800 I/O 站与上层DCS控制器。

· •SD821 数字量输入模块： 同系列DI模块，用于采集开关状态信号，与LDGRB-01 协同完成现场数据采集。

· •SD822 数字量输出模块： 同系列DO模块，用于控制阀门、开关等执行机构。

· •LDGRB-02 模拟量输出模块：同系列AO模块，用于输出模拟量信号控制变频器、调节阀等。

· •PP845 电源模块： 为整个S800 I/O 站提供稳定可靠的电力供应。

· •ABB Ability™ System 800xA： 上层DCS平台，LDGRB-01 采集的数据最终在此进行显示、记录和控制。

安装维护与全周期支持:
