5SHY35L4520 5SXE10-0181 AC10272001R0101

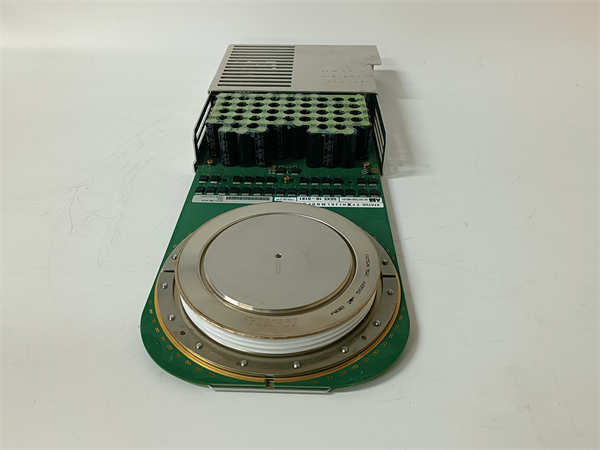

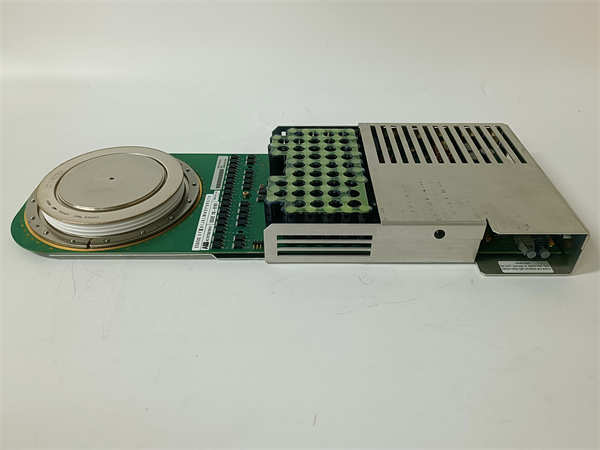

5SHY35L4520 是ABB集团生产的一款采用StakPak封装的集成门极换流晶闸管（IGCT），是中压大功率变频器（如ACS 5000, ACS 6000系列）功率单元的核心开关器件。它结合了GTO（可关断晶闸管）的高阻断电压、大电流能力和IGBT的快速开关特性，是实现高效、可靠电能转换的关键。

应用场景:

在西部某大型风力发电基地的高压变频输电系统中，或在沿海一座巨型石化厂的数千千瓦压缩机驱动中心，ACS 6000 中压变频器正平稳地将电网的固定频率电压，转换为可精确控制电机转速的可变电压变频电源。在这个能量转换的核心——变频器的功率单元内，5SHY35L4520 IGCT扮演着“高速电子开关”的角色。它以数千赫兹的频率高速、精准地导通和关断数千安培的电流、承受数千伏的电压，将直流电“塑造”成平滑的正弦波交流电。其卓越的可靠性直接决定了整个驱动系统，乃至整个生产流程的连续性与稳定性，是保障关键工艺装置“安、稳、长、满、优”运行的基石。

核心参数速览:

技术原理与创新价值:

创新点1：硬驱动与低导通压降，实现高效率与高可靠性。与IGBT的“电压型”驱动不同，5SHY35L4520 IGCT采用“硬驱动”或“电流型”驱动。其配套的门极驱动单元（GDU）能在瞬间提供极大的门极电流（约数千安培），使器件在微秒级内完成均匀导通或关断。这种机制使得IGCT在导通时具有极低的通态压降（约1.9V），从而导通损耗非常小，特别适用于大电流应用，整体效率极高。同时，其简单的PNPN结构比复杂的IGBT芯片更具固有的坚固性。创新点2：StakPak压力接触封装，优化散热与机械稳定性。StakPak 是ABB的经典功率半导体封装技术。5SHY35L4520 采用此封装，通过外部压力装置使芯片与大面积散热器直接紧密接触，消除了传统焊接层带来的热疲劳和可靠性问题。这种设计极大地优化了热阻，提高了散热效率，使得器件能够承受更高的功率循环次数，寿命显著长于焊接式模块。创新点3：在高功率应用中的系统级优势。在中压大功率领域（通常指3kV, 3.3kV, 4.16kV, 6kV, 6.6kV, 10kV），使用5SHY35L4520 这类高压器件，可以构建三电平逆变器拓扑，相比需要大量IGBT串联的多电平拓扑，系统结构更简洁、可靠性更高、输出波形质量更好（dv/dt更低，对电机绝缘更友好）。这使得基于IGCT的变频器在兆瓦级以上的高性能驱动市场中长期占据重要地位。

应用案例与行业价值:

在华北某大型钢铁集团的热连轧生产线主传动系统改造中，其精轧机主电机采用了ABB ACS 6000 中压变频传动系统。每个变频器功率单元的核心正是5SHY35L4520 IGCT。该系统投入运行后，不仅实现了轧钢速度的精准、平滑控制，提高了板材厚度和板形的精度，其高达98%以上的运行效率更为企业带来了显著的节电效益。设备部长评价：“ACS 6000 及其核心部件5SHY35L4520 的稳定性超乎想象，在冲击负载巨大的轧钢工况下，近十年运行未出现因功率器件损坏导致的停机，为连续生产提供了最坚实的保障。”

相关产品组合方案:

· •门极驱动单元（GDU）， 如：5SHY3545L0010： 5SHY35L4520 的专用驱动板，必须配套使用，提供硬驱动所需的大电流脉冲。

· •钳位二极管， 如：5SDF 系列二极管： 在NPC三电平拓扑中与5SHY35L4520** 配套使用，起钳位和续流作用。

· •ABB ACS 6000 变频器功率单元： 5SHY35L4520 是该单元的核心组件，整个单元作为变频器的可替换模块。

· •水冷散热器与压力安装装置： 为StakPak 封装的IGCT提供必要的冷却和机械压力。

· •ABB ACS 5000 变频器： 同系列的另一中压驱动平台，也采用5SHY35L4520 或类似IGCT。

· •吸收电容器（Snubber Capacitor）： 用于抑制IGCT关断时产生的电压尖峰。

安装维护与全周期支持:

5SHY35L4520 的更换是高度专业的工作，必须由经过ABB严格培训的工程师执行。操作涉及高压安全规程、专用工具（如扭矩扳手、压力装置）和精密流程。主要包括：安全断电、放电、拆卸旧器件、清洁接触面、涂抹规定导热膏、精确安装新器件并施加规定的压力、连接门极驱动光纤和电源、最后进行严格的静态和动态测试。
