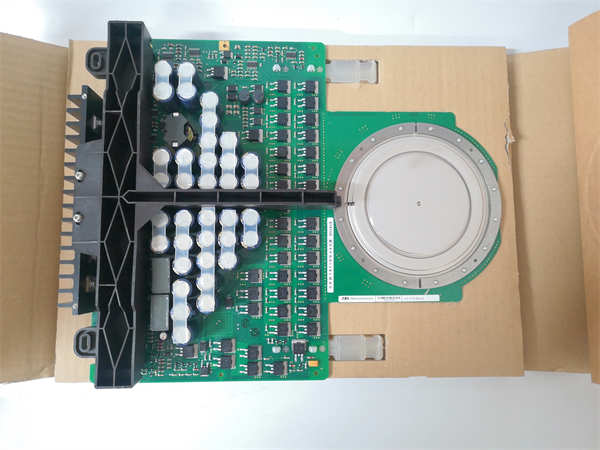

5SHY3545L0010 3BHB013088R0001

5SHY3545L0010 3BHB013088R0001 是ABB集团生产的一款高性能门极驱动单元（GDU），专为驱动5SHX系列IGCT（集成门极换流晶闸管）或高压IGBT（HVG）等大功率半导体器件而设计。它是中压变频器功率单元的核心控制部件，负责将低压控制信号转换为能可靠触发、关断数千安培电流功率器件的高功率驱动脉冲。

应用场景:

在一条巨型矿山带式输送机的驱动系统中，ACS6000中压变频器正以数兆瓦的功率驱动着电机。在变频器的每个功率单元内，5SHY3545L0010 门极驱动单元正通过光纤接收来自控制板的PWM（脉宽调制）信号。随后，GDU内部电路迅速动作，生成一个具有精确时序和极大峰值电流（可达数千安培）的驱动脉冲，通过低感母排传输给与其紧密连接的5SHY35L4520 IGCT。这个脉冲如同一个精准的“开关命令”，控制着IGCT在微秒级内完成导通或关断，从而实现高效的电能变换。5SHY3545L0010 的可靠性直接决定了功率器件能否安全、高效地工作，是整个传动系统的“命门”所在。

核心参数速览:

技术原理与创新价值:

创新点1：实现完美的强弱电隔离与抗干扰能力。5SHY3545L0010 采用光纤作为控制信号的传输介质。光纤本身是绝缘体，这从根本上切断了低压控制电路（弱电）与高压主功率电路（强电，可达数千伏）之间的电气连接。这种设计确保了控制侧的安全，并使其具有极强的抗电磁干扰（EMI）能力，即使在dv/dt和di/dt极高的恶劣电力电子环境中，控制信号也能保持纯净和可靠。创新点2：提供满足IGCT需求的“硬驱动”能力。IGCT是一种需要“硬驱动”的器件，即要求门极驱动电路能提供极大的瞬时电流使其快速均匀导通/关断。5SHY3545L0010 的内部功率放大电路经过特殊设计，能够产生满足IGCT要求的、具有极快上升沿和足够幅值的电流脉冲。这是确保IGCT低开关损耗、高工作频率和可靠性的关键技术。创新点3：集成完善的实时保护与诊断功能。该GDU不仅是驱动器，更是智能保护器。它实时监测IGCT的工作状态，如集射极电压（VCE）。一旦检测到短路等故障导致VCE异常（DESAT保护），它能在微秒级内（通常<10μs）采取保护动作（如触发有源钳位或软关断），防止IGCT因过流而损坏。同时，它还能监测自身电源状态、门极回路完整性，并通过光纤将“Ready/Error”状态反馈给上级控制器，实现故障的快速定位。

应用案例与行业价值:

在华东某特大型钢铁企业的厚板轧机主传动系统改造中，其ACS6000变频器的功率单元大量使用了5SHY3545L0010 驱动5SHY35L4520 IGCT的方案。在承受巨大冲击负载的轧制过程中，GDU的快速保护和精准驱动至关重要。设备维护专家指出：“5SHY3545L0010 门极驱动单元的稳定性和快速保护功能，多次在轧制异常时保护了价值昂贵的IGCT和整个功率单元。其光纤诊断功能让我们能快速区分是控制问题还是功率器件问题，大大缩短了故障排查时间，保障了生产的连续性，其价值远超其本身价格。”

相关产品组合方案:

· •IGCT/HVG功率器件（如：5SHY35L4520）： 5SHY3545L0010 的直接驱动和保护对象。

· •功率单元电容、母排： 与IGCT和GDU共同构成完整的功率变换单元。

· •辅助电源模块： 为5SHY3545L0010 提供稳定、隔离的多路低压电源。

· •控制系统接口板（光纤板）： 产生PWM光信号并接收GDU的状态反馈光信号。

· •ABB ACS 6000 中压变频器： 5SHY3545L0010 所服务的最终系统平台。

· •水冷散热系统： 为包含GDU和IGCT的功率单元提供高效冷却。

安装维护与全周期支持:

5SHY3545L0010 的安装和更换是极其专业的工作，必须由经过严格培训的工程师在系统完全断电并确认放电完毕后进行。操作涉及精密的光纤连接、低感母排的连接以及螺丝的紧固扭矩控制。更换后必须进行严格的静态测试和动态波形测试，确保驱动脉冲的时序和幅值正确。
