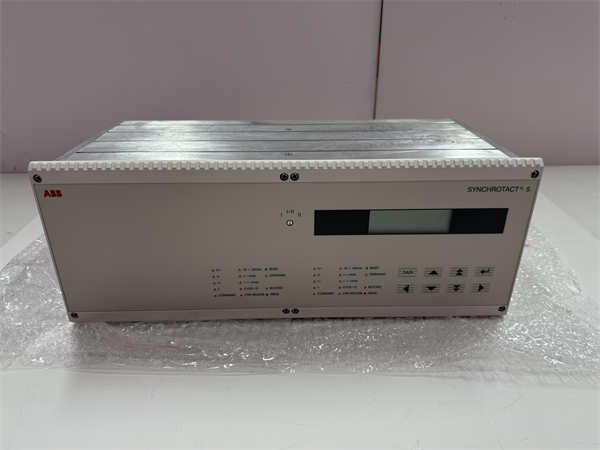

SYCHROTACT 5 3BHB006716R0277, SYN5302a-Z,V277

SYNCHROTACT 5 3BHB006716R0277 是ABB集团生产的一款数字式同步检查（同步检测）继电器，属于SYN5302a-Z系列，版本号为V277。该继电器用于自动或手动同步操作，通过监测待并网系统与运行系统之间的电压、频率和相位差，在满足并网条件时发出合闸指令，确保并网过程安全、平滑。

应用场景:

在华北某大型火力发电厂的发电机并网过程中，当机组转速、电压达到额定值准备并网时，SYNCHROTACT 5 3BHB006716R0277 同步继电器开始发挥关键作用。它实时采集电网侧（运行系统）和发电机侧（待并系统）的电压、频率信号，精确计算两者间的电压差、频率差和相位差。当所有参数（ΔV, Δf, Δφ）均稳定在预设的安全阈值内，且相位差接近零时，继电器内部的“超前时间”计算功能会预测合闸时间，确保断路器主触头在相位差为零的时刻准确闭合，实现无冲击并网。这套由SYNCHROTACT 5 控制的自动准同期并网装置，取代了传统依赖运行人员经验的手动操作，彻底避免了因非同期并网产生的巨大冲击电流对发电机和电网造成的损坏风险，保障了电厂和电网的安全稳定运行。

核心参数速览:

技术原理与创新价值:

创新点1：高精度测量与自适应滑差计算，实现精准同期合闸。SYNCHROTACT 5 采用高精度ADC和DSP技术，对两个电压通道的幅值、频率和相位进行实时、精确的测量。其核心算法能持续计算系统间的滑差（频率差）和滑差加速度，并基于此动态预测合闸所需的“超前时间”。这个时间包含了断路器固有的合闸时间，确保合闸指令在相位差恰好为零的时刻使断路器触头闭合，将并网冲击电流降至理论最小值。创新点2：灵活的可配置性与完善的闭锁逻辑，保障操作安全。用户可以通过前面板或通信接口灵活设置电压差、频率差和相位差的允许阈值。继电器内部集成了严密的逻辑闭锁功能，只有当所有条件同时满足时，才允许合闸输出。任何一项参数超限（如电压差过大、频率差过大、相位差过大）或出现异常（如PT断线），合闸命令都会被立即闭锁，并发出告警，从根本上防止了误并网事故。创新点3：数字化通信与事件记录功能，提升系统智能化水平。与模拟式同步继电器不同，SYNCHROTACT 5 支持Modbus等标准通信协议，可以轻松集成到电厂DCS或SCADA系统中。它能够将实时测量数据、设备状态、以及每次同步操作的事件记录（包括合闸时间、合闸时的相位角等）上传至控制中心，为实现远程监控、故障分析和性能优化提供了强大的数据支撑。

应用案例与行业价值:

在西南某大型水电站的“黑启动”方案中，SYNCHROTACT 5 扮演了关键角色。当电网大面积停电后，电站利用备用柴油发电机通过厂用电系统启动一台水轮发电机组。在此过程中，SYNCHROTACT 5 精确地监测着由小机组建立的“孤岛电网”与即将启动的大机组之间的参数。当条件满足时，它自动发出合闸指令，成功实现了首台机组的并网，为后续机组启动和整个系统恢复供电提供了初始电源。电站运维人员评价：“SYNCHROTACT 5 的极高可靠性和精度，是我们‘黑启动’预案成功的基石。其数字化接口让我们能远程监控整个并网过程，大大提升了应急响应能力。”

相关产品组合方案:

· •ABB REF 54_系列保护继电器： 发电机、变压器的主保护，与SYNCHROTACT 5 共同构成完整的发变组保护系统。

· •断路器控制单元： 接收SYNCHROTACT 5 的合闸指令，驱动断路器执行机构。

· •电压互感器（PT）： 为SYNCHROTACT 5 提供电网侧和发电机侧的电压信号。

· •ABB COM 600 通信网关： 作为SYNCHROTACT 5 接入厂站自动化系统的通信桥梁。

· •测试设备（如Omicron CMC 系列）： 用于对SYNCHROTACT 5 进行定期校验和功能测试。

· •ABB Relion® 保护测控平台： 新一代保护平台，其同步功能可视为SYNCHROTACT 5 的技术演进。

安装维护与全周期支持:

SYNCHROTACT 5 3BHB006716R0277 采用标准导轨安装，接线需严格按照图纸进行，特别注意电压信号输入的极性。首次投运前或定期校验时，需使用专用测试仪模拟各种工况（如不同频差、压差下的相位变化），验证其测量精度、逻辑判断和合闸输出的正确性。
