ABB 3BHE023784R1023 PP D113 B01-10-150000

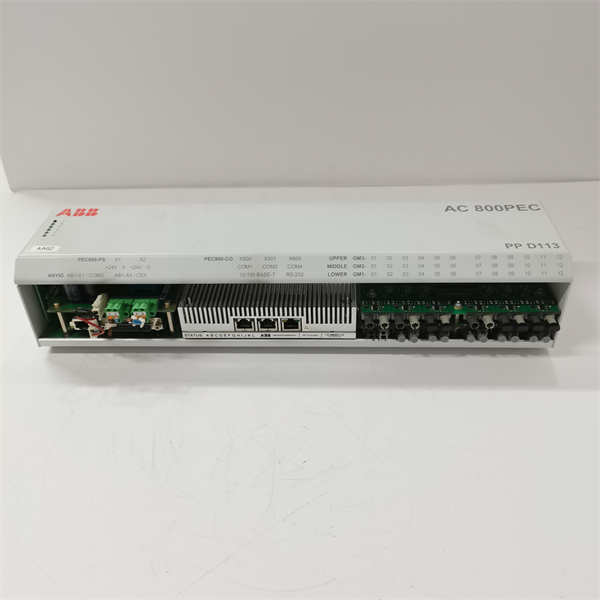

ABB 3BHE023784R1023 PP D113 B01-10-150000 是ABB公司生产的一款高性能数字量输入/输出（DI/DO）模块，属于其领先的800xA扩展自动化系统家族，专为与AC 800M系列高性能控制器配套使用而设计。该模块采用高密度、模块化设计，能够为复杂的工业自动化系统提供可靠、灵活的离散信号处理能力。

应用场景：

在一座现代化的大型污水处理厂的中央控制系统中，需要对遍布厂区的数百个泵、阀门的运行状态（如运行、停止、故障）进行实时监测，并远程控制其启停。该系统基于ABB 800xA平台构建，核心控制器为AC 800M。ABB 3BHE023784R1023 PP D113 B01 模块被广泛应用于现场的远程I/O站中，负责采集这些设备的干接点状态信号（输入），并输出24V DC控制信号来驱动继电器或接触器（输出）。其稳定的性能确保了中控室操作员能够准确掌握全厂设备动态，并实现一键式流程控制。在一次雷雨天气导致的强电磁干扰中，该系列模块凭借其优秀的抗干扰设计，保持了所有I/O信号的稳定，避免了因信号误报而引发的设备误动作，保障了污水处理过程的连续和安全。

核心参数速览：

技术原理与创新价值：

创新点1：高度灵活的可组态性。 ABB PP D113 B01 模块的核心优势在于其软件可配置的通道功能。用户无需预先确定模块是纯输入或纯输出，而是可以通过Control Builder M工程软件，根据项目实际需求，对每个通道独立进行配置。这种灵活性极大简化了备件库存管理，并允许在现场进行快速的功能变更，适应产线改造需求。创新点2：强大的诊断与维护功能。 模块集成了先进的诊断电路，不仅能监测模块整体的运行状态，还能深入到每个I/O通道，实时检测并报告诸如输出短路、负载断路、过温等故障。所有诊断信息可通过背板总线实时上传至控制器和上位监控系统，实现预测性维护，显著缩短故障排查和恢复时间。创新点3：卓越的可靠性与环境适应性。 模块设计符合严格的工业标准，采用高质量的电子元件和坚固的机械结构。其良好的通道隔离和滤波设计，确保了在存在电机、变频器等强噪声源的工业现场，信号采集和输出的高度可靠性。同时，其支持热插拔的特性，使得在不停机的情况下更换故障模块成为可能，将计划外停机时间降至最低。

应用案例与行业价值：

在某大型造纸厂的纸机传动控制系统中，需要精确控制数百个气动执行器和监测大量位置传感器。系统升级时，选用了ABB的AC 800M控制器配合多块 ABB 3BHE023784R1023 PP D113 B01 模块。项目实施后，其快速的扫描周期和稳定的I/O性能，使得纸机各分部之间的速度同步精度提高了20%，有效减少了断纸次数。工厂维护经理指出：“PP D113 B01 模块的热插拔功能对我们至关重要。有一次一个输出模块故障，我们在五分钟内就完成了在线更换，整个纸机生产线没有受到任何影响，避免了可能长达数小时的生产中断和数万元的经济损失。”

相关产品组合方案：

· •ABB 3BSE050091R1 (CI854A)：通信接口模块，连接 PP D113 B01 所在的S800 I/O站与AC 800M控制器。

· •ABB 3BSE013220R1 (TU847)：S800系列电源模块，为包括 PP D113 B01 在内的所有I/O模块供电。

· •ABB 3BHE024855R0101 (AC 800M PM864)：高性能过程控制器，是整个控制系统的核心大脑。

· •ABB 3BSE018105R1 (SD822)：数字量输入模块（32点），与 PP D113 B01 互补，用于更高密度的纯输入应用。

· •ABB 3BSE020510R1 (TA527)：模拟量输出模块，用于控制调节阀等设备，与数字量模块协同工作。

· •ABB 3BSE008514R1 (TB510)：端子板单元，提供可靠、清晰的现场接线接口。

· •ABB Control Builder M：集成工程软件，用于对所有上述硬件进行组态、编程和诊断。

安装维护与全周期支持：

ABB 3BHE023784R1023 PP D113 B01 模块的安装遵循S800 I/O系统的标准流程。只需将其卡入已安装电源和通信模块的S800单元基座即可，安装过程无需工具。关键是要确保通过配套的端子板正确、牢固地连接现场电缆。其热插拔功能允许在系统运行且背板总线有电的情况下安全地安装或拆卸模块，但需遵循特定的操作顺序以确保安全。日常维护主要通过800xA系统的操作员站或工程师站监控模块的“健康状态”指示灯和软件中的诊断信息。定期的预防性维护建议包括检查端子紧固性、模块散热和灰尘清理。当模块故障需要更换时，热插拔特性使得更换工作快速而安全。
