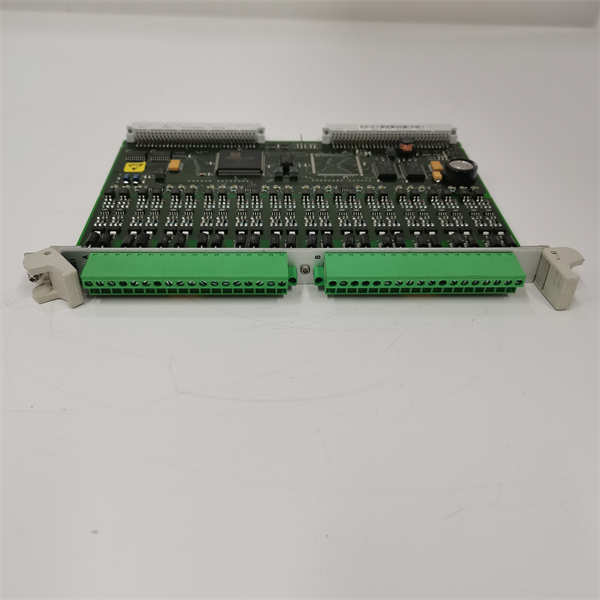

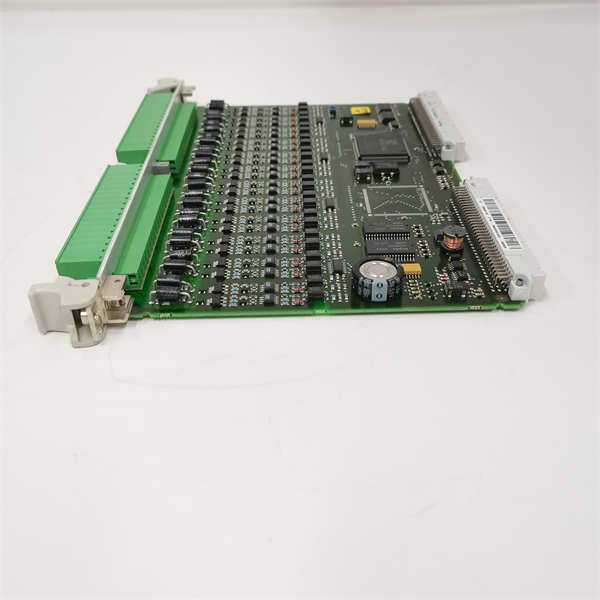

ABB 500BIM01 1MRB150024R0002

ABB 500BIM01 1MRB150024R0002 是ABB公司S800 I/O系列中的一款高性能二进制输入模块，专为800xA扩展自动化系统设计。该模块提供16个数字量输入通道，用于可靠采集现场开关、继电器、接近开关等设备的触点状态信号，是工业自动化系统中实现状态监测和连锁保护的基础组件。

应用场景：

在现代化汽车制造厂的冲压生产线中，数百个安全门锁、位置传感器和按钮的状态需要被实时监控，以确保设备安全和生产节拍。ABB 500BIM01 模块被广泛应用于车间的分布式I/O站中，以毫秒级速度采集这些关键的数字量信号。其可靠的电气隔离和抗干扰设计，有效避免了因现场电磁干扰导致的信号误报。在一次设备检修后，由于一个安全门锁微动开关故障，导致信号持续抖动。500BIM01 模块的数字滤波功能有效消除了触点抖动影响，同时通过诊断系统及时上报了该异常状态，使维护人员能在下次计划停机时完成修复，避免了因误报警导致的生产中断。

核心参数速览：

技术原理与创新价值：

创新点1：智能信号调理与滤波技术。 ABB 500BIM01 采用先进的输入信号调理电路，内置可配置的数字滤波器。用户可根据现场设备特性（如机械触点的抖动特性）设置合适的滤波时间常数（通常为1-20ms），有效消除信号抖动带来的误动作，同时保持对真实状态变化的高速响应。创新点2：高密度与优化散热设计。 在标准模块尺寸上实现16通道的高密度配置，每个输入通道均采用高性能光耦进行电气隔离。模块的功耗优化设计和合理的散热布局，确保在高环境温度下所有通道同时工作时仍能保持稳定的性能表现，延长模块使用寿命。创新点3：完善的诊断与维护功能。 模块具备完整的自诊断能力，可实时监测模块工作状态、电源电压及通信质量。所有诊断信息通过背板总线实时上传至控制系统，运维人员可在工程师站远程监控每个通道的信号质量，实现预测性维护和快速故障定位。

应用案例与行业价值：

在某大型物流仓储中心的自动化分拣系统中，数千个光电传感器和位置开关用于检测包裹位置和控制分拣方向。系统采用多台 ABB 500BIM01 模块采集这些传感器信号。其高可靠性确保了每天数十万次扫描操作的准确性，将包裹分拣错误率从0.1%降低至0.01%以下。系统维护工程师表示："500BIM01 模块的稳定表现超出了我们的预期。三年来故障率为零，其热插拔功能使我们在扩展系统时无需停机，大大提高了运营效率。"

相关产品组合方案：

· •ABB 3BSE020510R1 TA527：模拟量输出模块，与 500BIM01 协同完成控制回路

· •ABB 3BSE018105R1 SD822：数字量输入模块，32点高密度配置的补充选择

· •ABB 3BSE050091R1 CI854A：通信接口模块，连接 500BIM01 与上级控制器

· •ABB 3BSE013220R1 TU847：电源模块，为S800站提供稳定电力

· •ABB 1SAP286800R0001 TB521：端子板单元，优化现场接线可靠性

· •ABB 3BHE024855R0101 PM864：AC 800M控制器，处理 500BIM01 输入信号

· •ABB 1SAP250000R0001 DO512：数字量输出模块，执行基于 500BIM01 状态的控制

安装维护与全周期支持：

ABB 500BIM01 采用S800 I/O标准安装方式，支持在线热插拔。安装时需确保模块与基座插针对齐，推入到位直至锁扣闭合。通过配套端子板连接现场信号线时，应注意极性要求并保证接线牢固。日常维护主要通过控制系统诊断界面监控模块状态。建议每6个月检查一次端子紧固情况，每年进行一次通道功能测试。当模块故障时，热插拔功能允许在系统运行状态下进行更换，新模块插入后自动下载配置参数。
