BENTLY 3500/22 288055-01

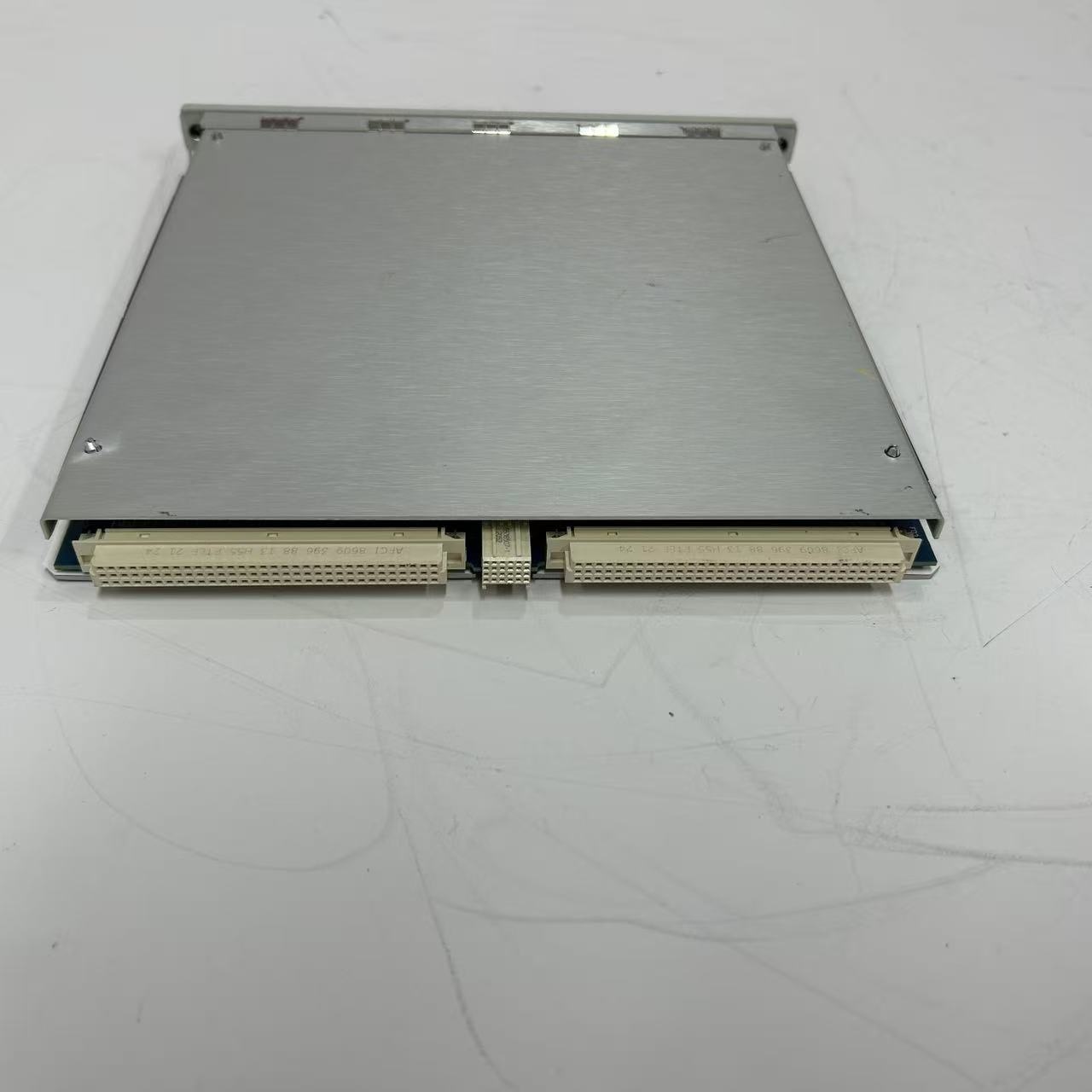

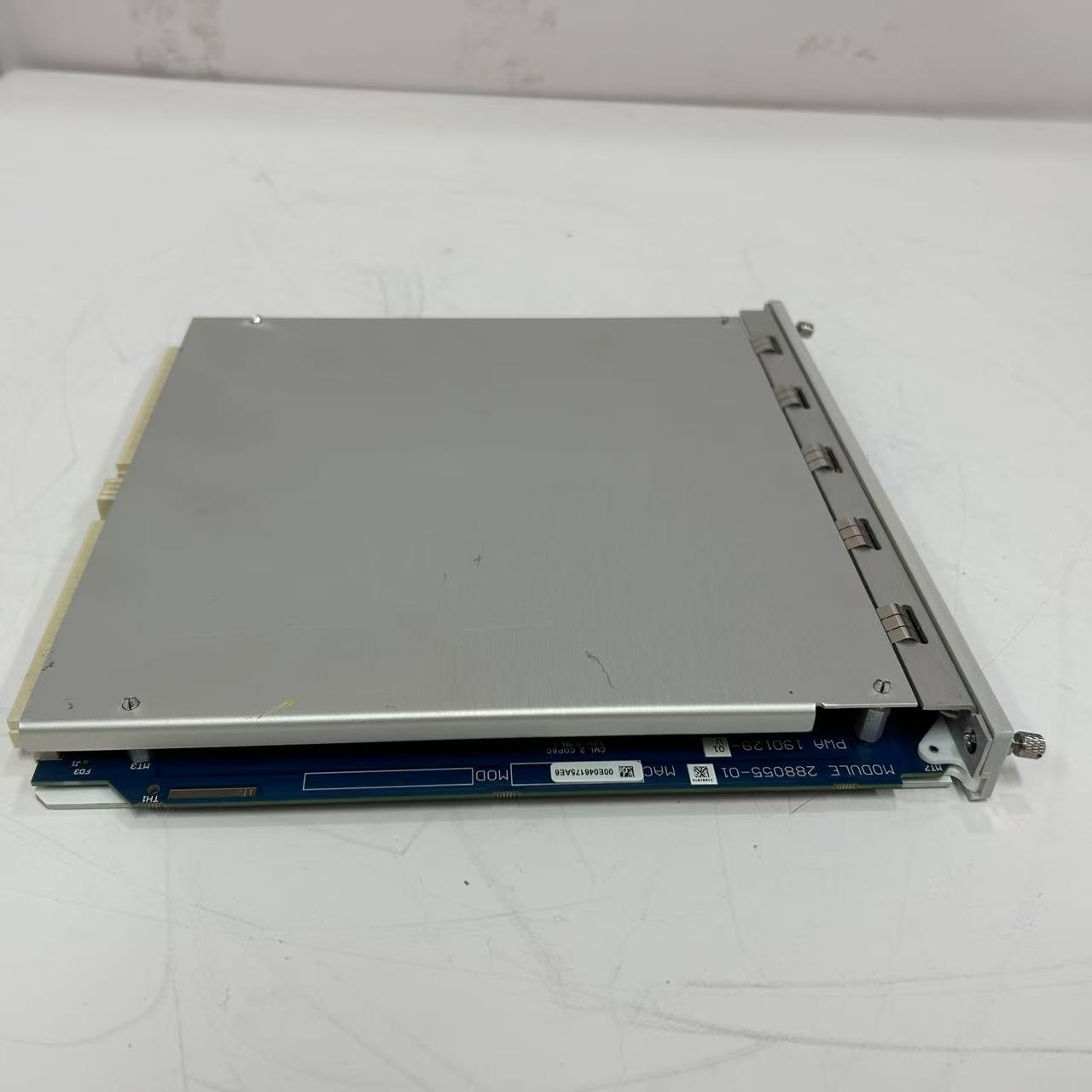

BENTLY 3500/22 (部件号：288055-01) 是贝克休斯旗下Bently Nevada公司生产的3500机械保护系统专用的双通道继电器接口模块。该模块是机械保护系统的最终执行环节，负责接收来自监测模块（如3500/25 键相器模块、3500/42 位移/速度监测模块）的报警信号，并根据预设逻辑驱动外部继电器，执行报警或停机保护功能。

应用场景：

在大型炼化企业的关键装置——富气压缩机监测系统中，BENTLY 3500/22 模块承担着至关重要的安全使命。当压缩机轴振动或轴位移监测模块（如3500/42M）检测到参数超过危险设定值时，会立即向3500/22模块发出停机信号。该模块内部采用可靠的硬件逻辑电路，对来自两个独立通道的信号进行"与"或"或"逻辑表决，只有当逻辑条件满足时，才会驱动内部继电器动作，切断压缩机的动力源。这种设计有效防止了因单点信号误报导致的误停机，同时确保在真实危险工况下保护动作的绝对可靠，为动设备安全提供了最后一道坚实防线。

核心参数速览：

技术原理与创新价值：

· •创新点1：可配置表决逻辑增强系统可靠性：3500/22模块的核心价值在于其灵活可配置的硬件表决逻辑。用户可根据被保护设备的关键程度，选择"二取一"(1oo2)或"二取二"(2oo2)逻辑。1oo2逻辑（任一通道报警即动作）侧重安全性，防止保护拒动；2oo2逻辑（双通道同时报警才动作）侧重可用性，防止误动。这种灵活性使模块能够精准平衡安全性与生产连续性需求。

· •创新点2：完善的继电器状态监测机制：模块集成了先进的触点状态监测电路，能够实时检测每个继电器触点的实际位置（常开/常闭），并将状态信息反馈给框架接口模块（3500/15）。这种反馈机制可以及时发现触点粘连、线圈开路等故障，实现预测性维护，避免保护功能失效。

· •创新点3：全隔离设计确保信号完整性：3500/22采用全面的电气隔离设计，包括：通道间隔离、通道与背板隔离、继电器触点与线圈隔离。这种设计有效防止了地环路干扰、共模噪声等信号完整性问题，确保在复杂的工业电磁环境下，保护信号的准确传输和执行。

应用案例与行业价值：

项目案例：百万吨乙烯装置裂解气压缩机监测系统升级某大型乙烯装置的裂解气压缩机原有监测系统老化，误报警频发。升级采用Bently Nevada 3500系统，其中3500/22作为关键保护执行模块。应用流程：为平衡安全性与可用性，机组轴向位移保护采用2oo2逻辑（需双通道同时超限才停机），而振动保护采用1oo2逻辑。3500/22模块接收来自3500/42M振动/位移模块的信号，按预设逻辑驱动停机电磁阀。应用效果：系统投运后，成功避免了数次因信号干扰可能导致的误停机。一次真实的轴位移超标事故中，3500/22可靠动作，避免了设备严重损坏。维护经理表示："3500/22的可配置逻辑让我们能根据风险等级定制保护策略，其可靠的硬件设计和状态监测功能大大提升了机组运行可靠性。"

相关产品组合方案：

1. 1.3500/15 框架接口模块：系统通信枢纽，配置和监控所有监测模块包括3500/22

2. 2.3500/25 键相器模块：提供转速和相位基准，为振动监测提供参考

3. 3.3500/32 4通道继电器模块：提供更多报警输出点，扩展保护功能

4. 4.3500/42M 位移/振动监测器：核心监测模块，向3500/22提供报警信号

5. 5.3500/50 转速模块：专门用于转速监测和保护

6. 6.3300/16 传感器：涡流传感器，提供原始振动信号

7. 7.3500 Rack 系统机架：所有模块的安装平台

8. 8.System 1软件*：上层监测诊断平台，集中管理所有3500系统数据

安装维护与全周期支持：

BENTLY 3500/22模块安装需确保框架电源关闭，插入指定槽位并锁紧固定螺栓。模块配置通过3500/15框架接口模块完成，包括表决逻辑、延时设置等参数。日常维护重点是通过前面板LED状态灯和System 1*软件监测继电器操作次数和状态。
