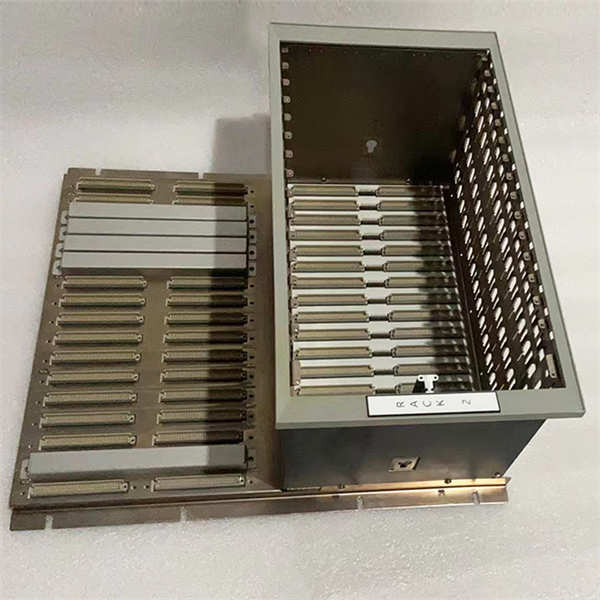

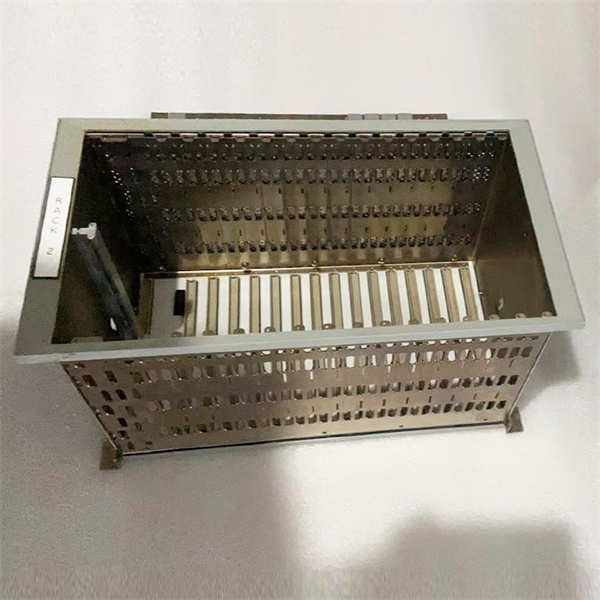

BENTLY NEVADA 3500-05-01-03-00-00-00

3500-05-01-03-00-00-00中的3500/05是框架，是系统的核心组件，用于安装和连接其他模块，为各个模块提供电源和背板通讯，以便实现不同模块之间的相互通信和协同工作。01可能代表框架尺寸等特定配置信息，如19英寸框架（14个模块插槽）；03可能表示某些功能特性或版本号等。

产品参数

框架尺寸：如果是01代表19英寸框架，尺寸通常为标准的19英寸EIA框架，有14个可用模块插槽，便于安装各种监测器模块和框架电源。

电源参数：通常可适配3500/15电源模块等，输入电压范围较宽，如交流85至264Vac RMS，直流88至140Vdc等。

通讯参数：支持与其他模块通过背板进行通讯，遵循特定的通讯协议，实现数据的传输和共享，可与3500组态软件、数据采集软件、显示软件等通过BN主机协议通讯。

产品规格

电气规格：符合相关国际和国内电气标准，如EN 50081-2、ENV 50140标准A、ENV 50204标准B等，具备良好的电磁兼容性，能在复杂的电磁环境中稳定运行。

机械规格：19英寸框架可安装于标准的19英寸EIA导轨中；如果是壁板安装形式，需考虑相应的安装尺寸和要求，迷你型框架无壁板安装选项。

系列

属于BENTLY NEVADA的3500系列机械保护系统。该系列以高可靠性、高精度和丰富的监测功能在工业领域广泛应用，可实现对旋转机械和往复机械的全面监测和保护。

特征

模块化设计：系统采用模块化结构，各个模块具有特定的功能，如电源模块、接口模块、监测模块、继电器模块等，便于安装、替换和维护，同时也提高了系统的灵活性和扩展性。

高可靠性：采用优质的电子元件和先进的制造工艺，经过严格的质量检测和测试，平均无故障时间长，能在恶劣的工业环境下稳定运行。

丰富的监测功能：可搭配多种监测模块，实现对机械的轴振动、轴向位移、差胀、缸胀、偏心、转速、键相等等关键运行参数的实时监测，为设备的状态评估和故障诊断提供全面的数据支持。

作用

构建监测系统平台：作为框架，为各种监测模块提供物理安装位置和电气连接，使各个模块能够协同工作，形成一个完整的机械状态监测系统，对机械设备进行全面、实时的监测。

电源分配与管理：为安装在框架上的各个模块提供稳定的电源，确保每个模块都能正常工作，同时具备电源管理功能，如过流、过压保护等，以保护模块免受电气故障的影响。

数据传输与交互：通过背板通讯实现各个模块之间的数据传输和交互，使监测数据能够在不同模块之间共享，便于进行综合分析和处理，同时也为与外部系统的通讯提供了基础。

用途

设备状态监测：用于实时监测机械设备的运行状态，采集各种运行参数的数据，为设备的维护和管理提供依据，帮助工程师及时发现设备潜在的问题，提前采取维护措施，避免设备故障和停机事故的发生。

故障诊断与分析：通过对监测数据的分析和处理，能够准确判断设备是否存在故障以及故障的类型和位置，为故障诊断提供有力的支持，有助于快速定位和解决设备故障，降低维修成本和停机时间。

预测性维护：基于长期积累的监测数据，可以对设备的性能退化趋势进行预测，提前制定维护计划，实现从传统的预防性维护向预测性维护的转变，提高设备的可用性和生产效率，降低维护成本。

应用领域

电力行业：广泛应用于发电厂的汽轮机、发电机、风机等大型旋转机械设备的状态监测和保护，确保设备的安全稳定运行，保障电力的可靠供应。

石油化工行业：用于压缩机、泵、离心机等关键设备的监测，及时发现设备故障隐患，避免因设备故障导致的生产中断和安全事故，保证生产过程的连续性和安全性。

冶金行业：在轧钢机、鼓风机、高炉等设备上应用，通过监测设备的运行状态，优化设备的运行参数，提高设备的使用寿命和生产效率，降低生产成本。
