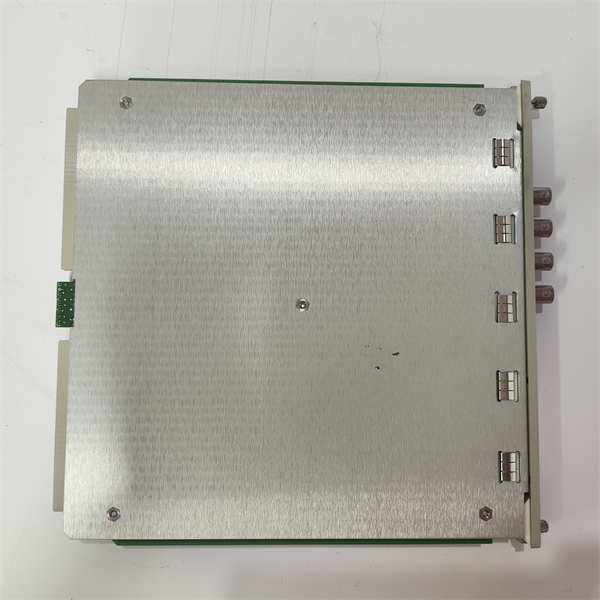

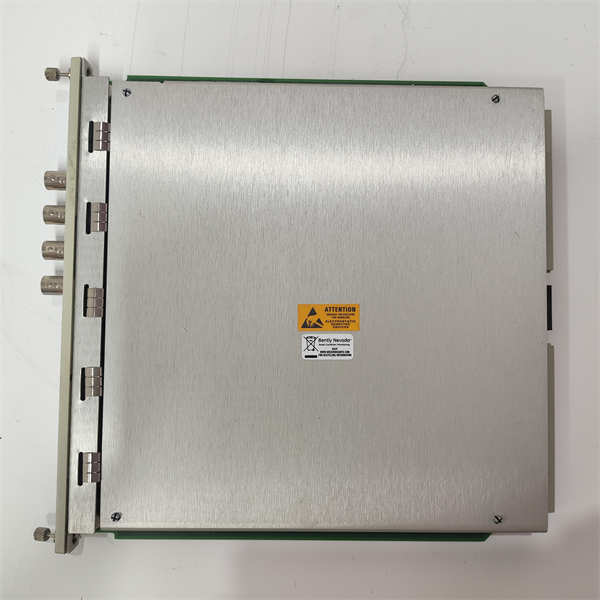

BENTLY NEVADA 3500/42M 176449-02

3500/42M 176449-02是本特利内华达（BENTLY NEVADA）3500监测系统中的四通道振动与位移监测模块，专为旋转机械状态监测与保护设计。作为全高模块，它支持来自电涡流（Proximitor）、速度和加速度传感器的混合输入，通过信号调理和智能算法实现高精度振动分析，并提供4-20mA模拟输出和继电器报警驱动能力。该模块可安装在3500机架接口模块（RIM）右侧的任意插槽中，兼容三重模块冗余（TMR）配置，满足高可靠性工业场景需求。

产品参数

输入类型：

电涡流传感器（Proximitor）：支持8mm、11mm等规格，线性范围0-2mm至0-4mm

速度传感器：±50mm/s（峰值），频率范围1-1000Hz

加速度传感器：±5g（峰值），频率范围0.5-1000Hz

输出信号：

模拟输出：4-20mA（每个通道独立输出，负载≤500Ω）

继电器输出：2个C型继电器（常开/常闭可选），触点容量240VAC/5A

供电：24VDC（±10%），支持冗余电源输入

工作温度：-30℃至+65℃（IP65防护等级，防尘防水）

存储温度：-40℃至+85℃

湿度：95%非冷凝

功耗：典型值7.7W，最大值15W

重量：主模块0.7kg，I/O模块0.4kg

产品规格

物理规格：

主模块尺寸：241.3mm×24.4mm×241.8mm（9.5"×0.96"×9.52"）

I/O模块尺寸：241.3mm×24.4mm×99.1mm（9.5"×0.96"×3.9"）

半高模块设计，适配3500系列机架

电气规格：

输入输出隔离设计，抗电磁干扰（EMI）能力强

内置过载保护（±30V DC）和反极性保护

认证标准：符合CE、UL、CSA认证，可选防爆配置（Class I,Div 2,Groups A-D）

系列

属于BENTLY NEVADA 3500系列，该系列是旋转机械和往复机械状态监测与保护的行业标杆，以高可靠性和高精度著称，广泛应用于电力、石油化工、冶金等领域。3500/42M是该系列中功能最全面的监测模块之一，可与3500/22M瞬态数据接口模块（TDI）、3500/32继电器模块等协同工作，构建完整的机械健康监测系统。

特征

多参数监测能力：

每个通道可独立配置为径向振动、轴向位移、差胀、偏心、加速度、速度等测量功能。

支持圆形可接受区域（CAA）分析，用于评估轴振动的动态稳定性。

智能信号处理：

内置抗混叠滤波器（4Hz至4000Hz可选带宽），确保信号完整性。

提供峰值保持、趋势分析等高级功能，支持振动波形与报警事件的同步记录。

冗余与安全设计：

支持三重模块冗余（TMR）配置，需配合TMR RIM模块实现三取二表决逻辑。

双电源输入设计，单电源故障不影响模块运行。

灵活的通信接口：

通过3500/92通信网关支持Modbus RTU/Modbus TCP协议，可与PLC、DCS系统无缝集成。

兼容System 1机械管理软件，实现远程组态、诊断和数据存储。

作用

机械状态监测终端：

实时采集传感器信号，通过算法生成振动烈度、位移幅值等关键参数，与预设阈值对比触发报警。

提供4-20mA模拟输出，供DCS系统进行工艺联锁控制。

故障诊断数据源：

记录振动波形、频谱数据及报警事件时间戳，为故障根源分析提供依据。

支持与TDI模块配合，实现瞬态数据（如启动/停机过程）的高速采集（10kHz采样率）。

系统扩展枢纽：

通过继电器输出联动外部设备（如停机电磁阀、备用泵），实现保护逻辑闭环。

提供“模块健康”状态信号，用于监控整个3500机架的运行状况。

用途

振动与位移监测：

监测汽轮机、压缩机等旋转机械的轴振动、轴承磨损及对中状态，预防设备故障。

测量轴向位移、差胀等参数，确保机组在启停和运行过程中的机械间隙安全。

预测性维护：

通过长期趋势分析识别潜在故障（如不平衡、不对中），优化检修计划。

与System 1软件结合，实现振动数据的AI分析和剩余寿命预测。

工艺联锁保护：

在石油化工生产中，与DCS系统配合实现压缩机防喘振控制、泵的干运转保护等工艺联锁功能。

当振动超限或位移异常时，触发继电器切断设备电源或启动安全制动系统。

应用领域

电力行业：

汽轮机轴振动监测：实时监测轴系振动，防止因振动过大导致叶片断裂。

发电机轴承温度与位移联合监测：通过多参数融合分析，提前预警轴承故障。

石油化工：

压缩机状态监测：结合振动、压力和流量数据，实现防喘振控制和预测性维护。

泵的轴承健康评估：通过加速度信号分析，识别轴承滚子磨损等早期故障。

冶金行业：

轧钢机辊缝位置控制：通过位移传感器信号调整轧辊间隙，确保板材厚度精度。

高炉鼓风机振动监测：振动超限后触发备用风机启动，保障连续生产。

可再生能源：

风力发电机齿轮箱振动监测：异常时触发停机并通知运维人员，降低维护成本。

水轮机轴位移监测：确保机组在不同负载下的轴向窜动量符合设计要求。

智能制造：

智能工厂设备状态监控：通过Modbus协议将振动数据上传至MES系统，优化生产流程。

机器人协作区域安全防护：当人员进入危险区域时，触发继电器停止机器人运动。

总结

3500/42M 176449-02是3500监测系统的核心模块之一，通过多参数监测、智能信号处理和高可靠性设计，为工业机械提供全面的状态监测与保护解决方案。其设计兼顾标准化与定制化需求，适用于各类严苛工业环境，是实现设备资产高效管理的关键工具。随着工业4.0的推进，该模块在智能制造和可再生能源领域的应用场景不断扩展，进一步提升了其市场价值。
