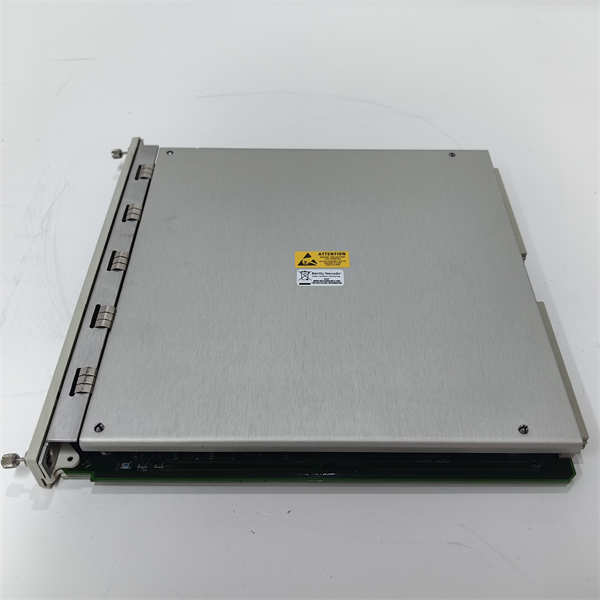

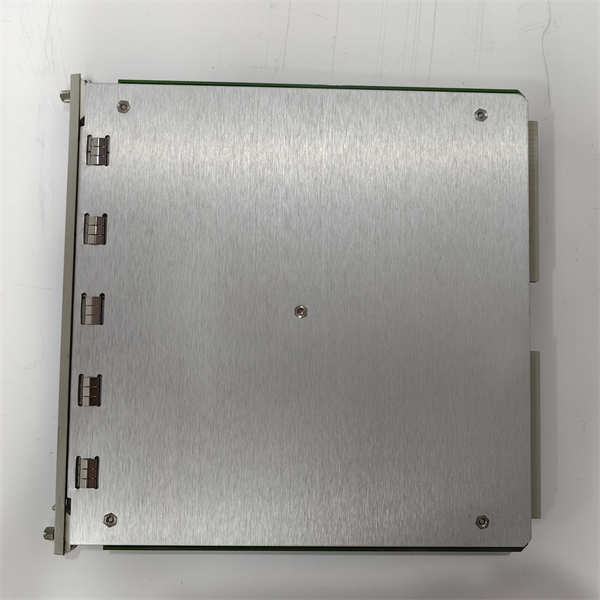

BENTLY NEVADA 3500/92 136180-01

3500/92 136180-01是本特利内华达（BENTLY NEVADA）3500系列监测系统中的通信网关模块，专为工业自动化系统设计，用于实现3500机架与外部控制系统（如DCS、PLC、SCADA）的数据交互。该模块支持多种通信协议，可将3500系统的实时监测数据（如振动、位移、转速）和状态信息传输至上层系统，同时接收外部指令实现远程配置或控制。模块采用半高机架式设计，可无缝集成到3500系列机架中，提供冗余电源和抗干扰能力，适用于严苛工业环境。

产品参数

通信接口：

以太网：10/100BASE-T（RJ45接口），支持TCP/IP协议。

串行接口：2×RS232、2×RS422、2×RS485，支持Modbus ASCII/RTU、DNP3等协议。

协议支持：

工业协议：Modbus TCP/RTU、DNP3、专有Bently Nevada协议（用于3500组态软件通信）。

数据格式：支持实时数据、报警事件、设备状态等结构化数据传输。

电源：24VDC（±10%），冗余输入设计，功耗典型值5W，最大值7W。

环境参数：

工作温度：-40°C至+85°C，存储温度：-40°C至+100°C。

防护等级：NEMA 4（IP65），防尘防水，适用于恶劣工业环境。

数据传输速率：

以太网：10/100Mbps自适应。

串行接口：最高115.2kbps（RS232/RS422/RS485）。

产品规格

物理尺寸：241mm（高）×24.4mm（宽）×242mm（深），半高模块设计，适配3500系列机架。

重量：约0.82kg（含端子模块）。

认证标准：符合CE、ATEX（可选防爆配置）、CSA等认证，满足石油化工、电力等行业安全要求。

安装方式：直接插入3500机架插槽，支持热插拔（需断电操作）。

系列

属于BENTLY NEVADA 3500系列，该系列是旋转机械和往复机械状态监测的行业标杆，以高可靠性和高精度著称，广泛应用于电力、石油化工、冶金等领域。3500/92作为通信枢纽，可与3500/22M瞬态数据接口模块、3500/32继电器模块等协同工作，构建完整的机械健康监测系统。

特征

多协议兼容：

支持Modbus TCP/RTU、DNP3等主流工业协议，可直接与西门子、ABB、Honeywell等厂商的DCS系统对接。

专有协议实现与3500组态软件的高速数据交互，确保配置参数和实时数据的准确传输。

冗余与安全设计：

双电源输入（24VDC），单电源故障不影响模块运行，适用于关键任务场景。

电气隔离设计，抗电磁干扰（EMI）能力强，保护3500系统免受外部干扰。

灵活的通信配置：

可通过Web界面或3500组态软件远程配置通信参数，支持Modbus寄存器映射和数据点筛选。

支持数据缓存功能，在通信中断时临时存储数据，恢复后自动补传，确保数据完整性。

诊断与维护便捷性：

内置LED指示灯显示通信状态、电源状态和模块健康度，便于快速故障排查。

支持固件远程升级，减少停机时间，适应系统功能扩展需求。

作用

数据桥梁：

将3500系统的监测数据（如振动幅值、轴承温度、轴位移）转换为标准工业协议格式，传输至DCS/PLC，实现工艺联锁控制。

接收外部系统指令（如报警复位、参数修改），实现3500系统的远程配置和控制。

系统集成枢纽：

支持多台3500机架数据聚合，通过单一通信接口上传至工厂级监控平台（如MES系统），提升运维效率。

故障诊断支持：

记录通信日志和报警事件时间戳，为分析通信中断或数据异常提供依据。

用途

实时状态监控：

将压缩机、汽轮机等关键设备的振动数据实时传输至DCS，结合工艺参数实现设备健康度评估。

支持远程查看3500系统报警信息，触发预防性维护工单。

预测性维护：

通过Modbus协议将振动趋势数据上传至System 1软件，利用AI算法预测设备剩余寿命，优化检修计划。

工艺联锁保护：

当监测参数超限（如振动幅值超过阈值）时，通过通信网关触发DCS联锁逻辑，实现设备自动停机或备用机组启动。

应用领域

石油化工：

压缩机防喘振控制：将振动数据与压力、流量信号融合，通过DCS实现防喘振逻辑闭环，避免非计划停机。

泵群状态监控：通过Modbus TCP将多台泵的轴承温度、轴位移数据上传至SCADA系统，实现远程故障预警。

电力行业：

汽轮机振动监测：将3500系统采集的轴振动数据传输至电厂监控系统，预防叶片断裂等重大事故。

发电机状态管理：结合励磁电流、温度数据，通过通信网关实现发电机故障诊断和寿命预测。

冶金行业：

轧钢机辊缝控制：将位移传感器数据通过RS485接口传输至PLC，动态调整轧辊间隙，确保板材厚度精度。

高炉鼓风机保护：振动超限后通过通信网关触发备用风机启动，保障连续生产。

可再生能源：

风力发电机齿轮箱监测：将振动数据通过以太网传输至风电场SCADA系统，异常时自动停机并通知运维人员。

水轮机轴位移监测：通过Modbus协议将数据上传至电站控制系统，确保机组在不同负载下的轴向窜动量符合设计要求。

智能制造：

智能工厂设备互联：将多台3500机架数据通过OPC UA协议集成至工业互联网平台，实现全局设备健康度可视化。

机器人协作安全防护：当人员进入危险区域时，通过通信网关触发机器人急停信号，保障人机协作安全。

总结

3500/92 136180-01作为3500监测系统的“数字神经”，通过多协议兼容、冗余设计和高可靠性通信能力，为工业设备提供了从数据采集到远程控制的全链路支持。其设计兼顾标准化与定制化需求，适用于各类严苛工业环境，是实现工业4.0时代设备资产高效管理的关键组件。随着边缘计算和工业物联网的发展，该模块在智能运维和预测性维护领域的应用潜力将进一步释放。
