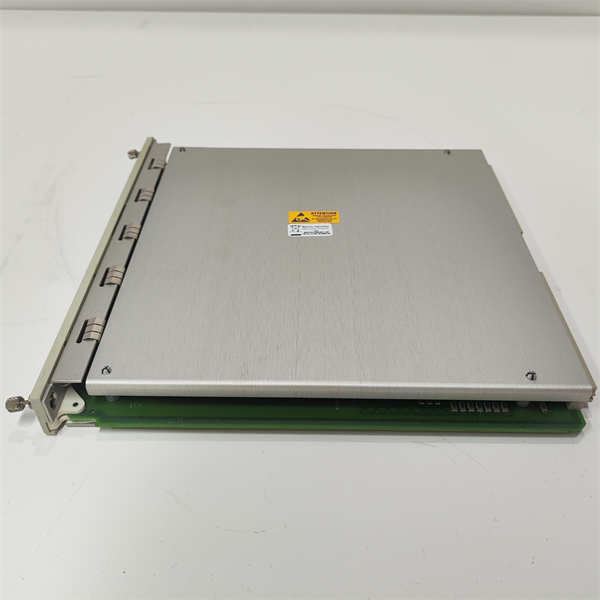

BENTLY NEVADA 3500-94 145988-01

BENTLY NEVADA 3500-94 145988-01是3500系列机械保护系统中的VGA显示I/O模块，专为工业设备状态监测与保护设计，结合了数据可视化与I/O控制功能。以下是其详细信息：

产品说明

该模块由VGA显示模块、I/O卡和VGA显示监视器组成，通过标准线缆可安装在距离机架最远10米（33英尺）处。其核心功能是通过触摸屏技术在彩色VGA监视器上实时显示3500系统的运行数据，并提供I/O接口连接传感器和执行器，实现数据采集与控制。

产品参数

尺寸：

显示模块：24.3cm×4.6cm×15.5cm（9.57英寸×1.81英寸×6.1英寸）；

I/O模块：120mm×85mm×60mm（4.72英寸×3.35英寸×2.36英寸）。

重量：

显示模块：约0.55kg（1.21磅）；

完整组件（含显示器和I/O模块）：约1.81kg（4.00磅）。

电源输入：100-240VAC，50-60Hz，功耗15.5W（最大）。

工作温度范围：0°C至40°C（32°F至104°F）（标准型号）。

湿度：5%-95%非冷凝。

产品规格

兼容性：与3500系列机架及模块无缝集成，支持API 670标准，并通过ATEX、CE、SIL 3等认证，适用于防爆和高安全等级场景。

通信接口：Modbus RTU协议，可选配DeviceNet。

I/O配置：8路模拟输入（0-10V DC/4-20mA）、16路数字输入，2路继电器输出（250VAC/DC，10A）。

系列归属

属于BENTLY NEVADA 3500系列，该系列是工业领域广泛应用的机械状态监测与保护系统，支持冗余配置（如TMR三重模块冗余），适用于高可靠性要求的场景。

特征

多维度数据显示：

可展示系统事件列表、报警数据、模块通道参数、API-670兼容机架视图及9个自定义界面。

支持多机架查看：通过3500/94显示路由器盒，单个显示器可切换查看最多4个机架的状态，机架地址和报警状态实时显示在屏幕右上角。

灵活配置：

触摸屏操作支持本地参数设置，语言和显示类型可通过3500机架配置软件自定义。

支持历史数据记录与实时报警推送，便于故障追溯和快速响应。

工业级设计：

宽温工作范围（-40°C至+85°C的极端环境型号需定制）和抗干扰能力，适用于石油、化工等恶劣环境。

模块化结构支持带电插拔，维护便捷。

作用与用途

作用：

将3500系统的传感器数据（如振动、位移、温度）转换为可视化信息，同时提供I/O接口实现设备控制，辅助操作人员进行实时监测、故障诊断及维护决策。

用途：

作为3500系统的人机交互终端，替代传统仪表盘，提升操作效率。

集成I/O功能，简化系统布线，降低安装成本。

应用领域

行业：石油、化工、电力、冶金、造纸、船舶等。

设备：汽轮机、压缩机、发电机、齿轮箱、往复式压缩机等大型旋转机械。

场景：

关键设备的实时状态监测与保护（如API 670机械保护系统）。

安全仪表系统（SIS）中的数据显示与控制，支持SIL 3级认证需求。
