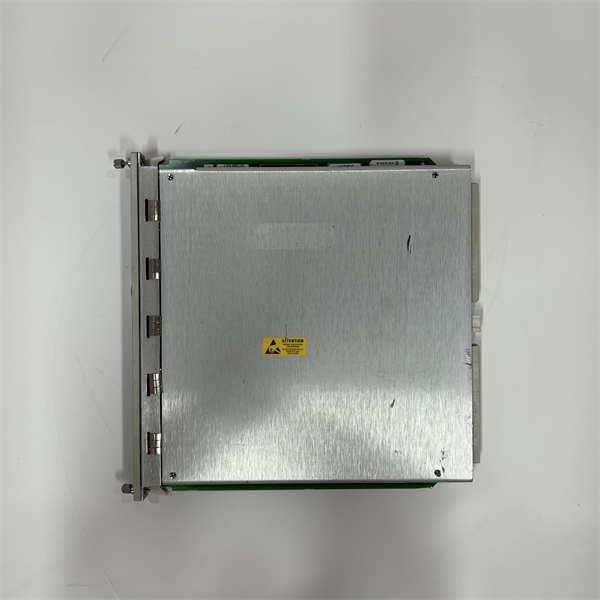

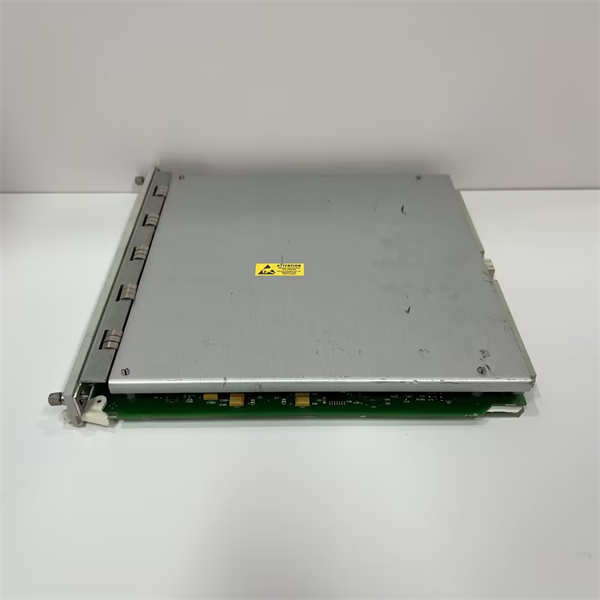

BENTLY 3500/22M 138607-01V

BENTLY 3500/22M 138607-01V 是一款用于工业设备状态监测的瞬态数据接口模块，以下是其相关信息：

产品说明

· 它是 3500 监测系统和兼容软件（如 System 1 机械管理软件）之间的接口，将 3500/20 机架接口模块的功能与通信处理器的数据收集功能相结合。

· 可与 M 系列监视器（如 3500/40M、3500/42M 等）配合，连续采集稳态和瞬态波形数据，并通过以太网将数据快速传输到主计算机软件。

产品参数

· 电源：

· 功耗：10.5 瓦。

· 通信：

· 接口：USB - B 前面板端口，10Base - T/100Base - TX 以太网（自动感应），100Base - FX 光纤以太网。

· 协议：BN 主机和 BN TDI 协议。

· 环境条件：

· 工作温度：-30℃至 + 65℃。

· 储存温度：-40℃至 + 85℃。

· 湿度：95%，非冷凝。

· 物理参数：

· 重量：0.82kg。

· 高度：241.3mm。

· 深度：241.8mm。

产品规格

该模块尺寸紧凑，适合安装在 3500 系列机架中，位于电源旁边的插槽 1 中4。前面板有 LED 指示灯，包括 OK LED（指示正常运行）、TX/RX LED（指示与其他模块通信）、TM LED（指示跳闸倍增模式）、Config OK LED（指示有效机架配置），还有配置键锁，用于将 3500 机架设置为运行或编程模式。

系列

属于 BENTLY 3500 系列组件5。该系列是用于旋转机械监测的成熟系统，提供了多种模块，可实现对机械振动、位移、转速等参数的监测和分析。

核心特征

· 数据采集与传输：能同时采集稳态和瞬态数据，并快速准确地将数据传输到上位机软件，为设备状态分析提供丰富的数据基础。

· 兼容性强：与 3500 监测系统及相关软件紧密兼容，易于集成到现有的工业自动化监测系统中。

· 功能集成：集成了机架接口和数据收集功能，减少了系统组件的复杂性和成本。

· 可选功能扩展：通过可选的通道启用磁盘，可以捕获动态和高分辨率瞬态数据，满足更高级的监测需求。

作用与用途

· 作用：为工业设备的状态监测提供准确、实时的数据，帮助工程师和维护人员及时了解设备的运行状况，提前发现潜在故障迹象，以便采取相应的维护措施，保障设备的高效、可靠运行。

· 用途：用于对旋转机械设备的状态进行监测和分析，可获取设备运行过程中的振动、位移等瞬态信号变化情况，为设备的故障诊断、性能评估和预测性维护提供数据支持。

应用领域

· 电力行业：用于监测汽轮机、发电机等大型旋转设备，及时发现设备的振动异常等问题，保障电力生产的稳定运行。

· 石油化工：对压缩机、泵等关键设备进行状态监测，防止因设备故障导致生产中断和安全事故。

· 冶金行业：监测冶金设备中的大型电机、风机等设备的运行状态，提高设备的使用寿命和生产效率。

· 航空航天：在航空发动机测试、飞机地面保障设备等方面，对相关旋转机械进行状态监测，确保航空设备的安全性和可靠性。
