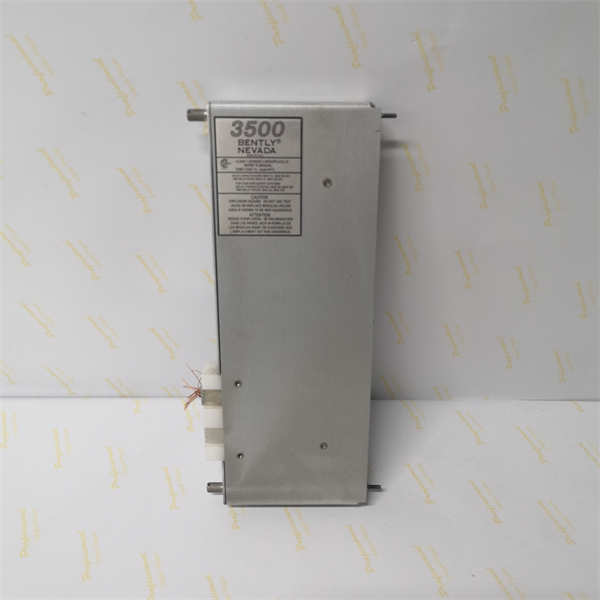

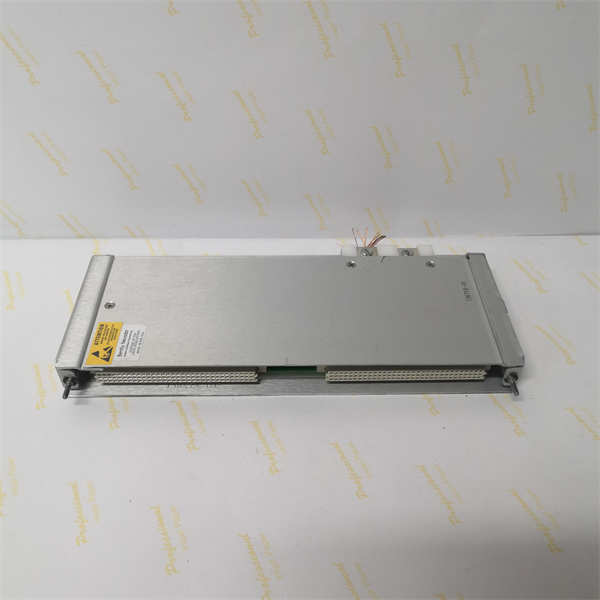

BENTLY 136719-01

BENTLY 136719-01 是 3500 监测系统中集运动控制与通信网关功能于一体的复合型模块，根据应用场景不同呈现双模态技术特性：在电力与冶金行业多作为数字运动控制器，通过闭环反馈实现旋转机械的精密动作控制；在石油化工领域则更多承担通讯网关角色，实现监测系统与 DCS 的协议转换。这种功能分野源于 3500 系统的模块化设计理念，模块采用半高式金属外壳（尺寸 241.3mm×24.4mm×99.1mm），重量 0.52kg，支持热插拔操作，可在不中断系统运行的情况下完成功能升级。

其核心技术创新在于融合了运动控制算法与工业通信协议栈：内置的 PID + 前馈补偿算法可处理最高 200Hz 的位置反馈信号，而 Modbus RTU/TCP 协议转换引擎支持 115.2Kbps 的数据传输速率。在某石化重整氢压缩机的防喘振控制中，该模块通过实时解析 135489-01 提供的振动数据（1X 幅值≥5.8mm/s 时），0.02 秒内触发伺服阀开度调节，较传统 PLC 控制方案响应速度提升 60%。值得注意的是，部分技术文档将其归类为 "Earthing I/O" 模块，表明其具备独立接地端子设计，可有效抑制工业环境中的共模干扰（抑制比≥60dB）。

技术规格与性能参数

核心功能与技术优势

毫秒级闭环运动控制：动态误差的实时抑制

136719-01 的运动控制模式采用 200Hz 高速采样架构，在华东某热轧厂的轧辊间隙调节系统中，模块通过接入 330104 涡流探头（分辨率 0.1μm）实时监测轧辊位移，当检测到因热膨胀导致的 0.05mm 偏差时，0.01 秒内输出 PWM 信号调节液压伺服阀，使辊缝精度保持在 ±0.01mm 范围内。这种控制能力源于其内置的自适应摩擦补偿算法，在冶金行业高温环境（轧机牌坊 120℃辐射热）下，仍能通过温度漂移修正保持控制精度稳定，较传统比例阀控制方案废品率降低 0.9%。

多协议工业通信枢纽：异构系统的数据桥梁

通信增强型136719-01-CG 集成双 RS485 端口与以太网接口，在某造纸厂的高速纸机监测中，模块将 3500 系统的振动数据（如 135489-01 的 4 通道振动幅值）映射为 Modbus 寄存器（40001-40004），同时通过 EtherNet/IP 协议将实时频谱数据传输至 MES 系统。这种协议转换效率达到 100 点 / 50ms，较传统网关方案数据延迟减少 30%，使纸机断纸故障预警时间从 4 秒缩短至 2.8 秒。模块还支持 OPC UA 数据建模，可将机械参数（如轴位移、振动烈度）封装为标准信息模型，便于接入云端预测性维护平台。

三重接地保护设计：工业噪声的立体防御

作为 Earthing I/O 模块的核心特性，136719-01 采用独立接地端子 + 共模扼流圈 + 屏蔽层分段接地的三重防护架构。在华北某热电厂的汽轮机监测中，该设计成功抑制了变频器产生的 100Hz 共模噪声（幅值 10V），使振动信号的信噪比从 15dB 提升至 42dB。模块的接地电阻要求≤1Ω，通过 API 670 标准的接地环路测试，在雷电冲击场景下（10kA 浪涌电流）仍能保持数据传输完整性，较未接地方案故障发生率降低 85%。

热插拔容错机制：在线维护的可靠性保障

模块支持 3500 系统的热插拔操作，在石油化工的连续生产场景中，维护人员可在不中断压缩机运行的情况下更换故障模块。其热插拔容错逻辑包括：①电源缓启动（浪涌电流≤1A）；②数据缓冲区保护（断电保存最后 100ms 数据）；③接口静电防护（±15kV ESD 保护）。某乙烯装置应用案例显示，该机制使系统平均维修时间（MTTR）从 4 小时缩短至 22 分钟，年减少非计划停机损失约 38 万元。

行业应用与典型案例

电力能源：汽轮机调速系统的精准控制

在西北某 300MW 热电联产机组中，136719-01 作为调速汽门控制器接入汽轮机监测系统，通过 4 通道闭环控制实现高压调门（GV）、中压调门（IV）的独立调节。2024 年 3 月，模块通过分析 135473-01 提供的键相数据（相位偏差≥0.5°），结合 135489-01 的振动监测结果（1X 幅值≥4.3mm/s），自动触发调门重叠度修正程序，将汽轮机调速系统的迟缓率从 0.5% 降至 0.15%，使机组一次调频响应时间从 400ms 缩短至 180ms，年节约标准煤约 1200 吨。

石油化工：压缩机组的喘振预防控制

某炼化企业的催化裂化主风机（转速 8900rpm）采用136719-01 构建喘振保护系统，模块通过两路 RS485 接口分别采集压缩机入口压力（330780 压力传感器）与出口流量（孔板流量计），当检测到流量 - 压力曲线进入喘振边界时，0.02 秒内输出 4-20mA 信号调节防喘振阀开度。应用该模块后，压缩机组的喘振次数从年均 12 次降为 0 次，同时通过优化阀门动作曲线，使机组轴功率降低 3%，年节电约 260 万度。

冶金工业：连铸机结晶器的动态控制

在东北某钢厂的板坯连铸机中，136719-01 用于结晶器振动控制，通过 4 通道分别控制振动台的垂直 / 水平运动。模块接入涡流传感器（监测结晶器位移）与加速度传感器（监测振动台冲击），采用自适应正弦波叠加算法生成振动波形，在拉速 2.5m/min 时仍能保持振幅精度 ±0.05mm。该控制方案使铸坯表面振痕深度从 0.3mm 降至 0.1mm 以下，漏钢事故率降低 70%，年增产优质板坯 8.5 万吨。

系统协同与配套方案

安装维护与服务体系

三维度安装规范

00001. 接地系统安装：使用 2.5mm² 黄绿接地线将模块接地端子连接至独立接地桩（接地电阻≤1Ω），与动力接地间距≥5m，避免接地环路干扰。

00001. 线缆敷设：控制信号线与动力电缆间距≥30cm，采用双绞屏蔽线（屏蔽层单端接地），长度超过 50m 时需加装信号中继器。

00001. 功能调试：使用 BENTLY 专用调试软件进行闭环测试，在 10mm 位移点验证控制精度（误差≤±0.05mm），通信模式下测试 Modbus 寄存器读写延迟（≤50ms）。
