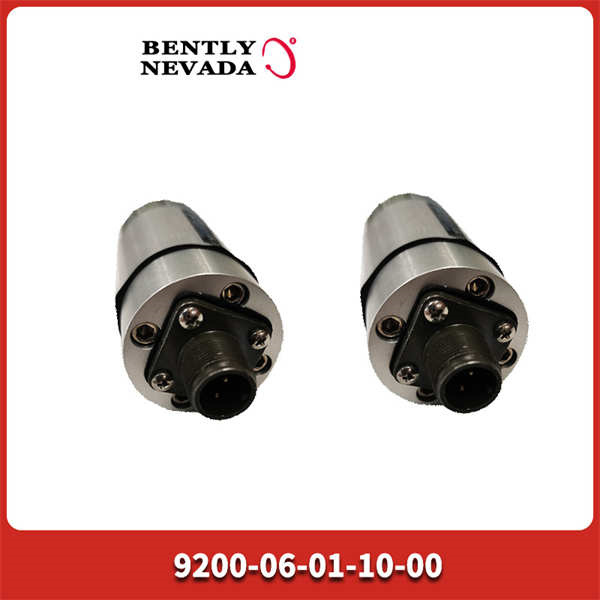

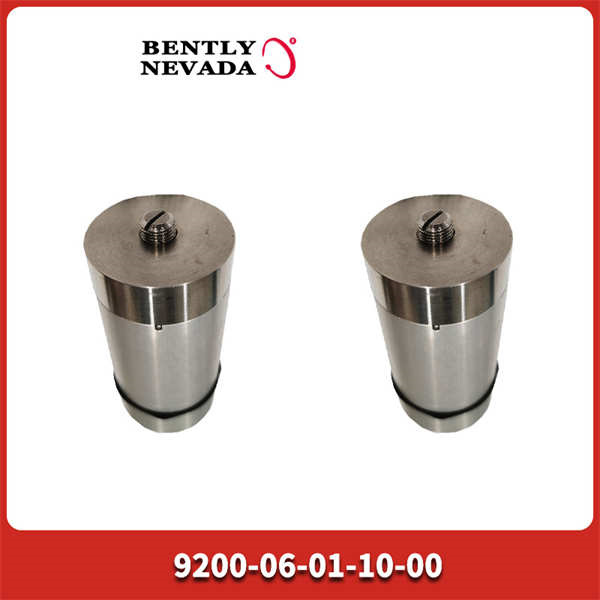

Bently Nevada 9200-06-01-10-00 是一款双线制地震式速度传感器，专为旋转机械的绝对振动监测设计。其核心价值在于高精度振动测量（0~1000 mm/s范围）、宽频响应（2–1000 Hz）及极端环境耐受性（-40°C ~ +82°C），适用于石油化工、电力、钢铁等行业的设备健康管理。
参数类别 | 技术指标 |
型号 | 9200-06-01-10-00 |
传感器类型 | 双线制速度传感器（Seismoprobe®技术） |
测量范围 | 0–25 mm/s（标准） / 0–1000 mm/s（扩展） |
灵敏度 | 10 mV/g（±5%精度） |
频率响应 | 2–1000 Hz（最低工作频率10 Hz） |
输出信号 | 4~20 mA（线性对应振动速度） |
供电电压 | 24 VDC（18–30 VDC范围） |
防护等级 | IP67（防尘、防水、耐油污） |
外壳材质 | 316不锈钢（抗腐蚀） |
安装方式 | M10×1螺柱固定（扭矩≤20 N·m） |
重量 | 0.25 kg |
创新点1：动圈式传感技术
· 磁场切割原理：内部永磁体与线圈相对运动产生与振动速度成正比的电压信号，直接输出4–20 mA电流，无需外部放大器。
· 抗干扰设计：机械结构抑制高频噪声，耐受压缩机启停冲击与齿轮啮合干扰。
创新点2：极端环境适应性
· 宽温域运行：-40°C低温启动芯片+高温环氧树脂灌封，适应北极风电或炼钢车间。
· 全密封结构：IP67防护抵御高压水射流、冷凝水及腐蚀性气体。
创新点3：双线制高效集成
· 电源信号复用：仅需两根导线完成供电与数据传输，比三线制节省30%布线成本。
· 长距无损传输：支持100米屏蔽双绞线无信号衰减。
行业 | 应用案例 | 解决痛点 | 成效 |
石油化工 | 离心压缩机轴承监测 | 轴承磨损引发非计划停机 | 提前72小时预警，年减损$220万 |
电力 | 燃气轮机振动保护 | 叶片失衡导致共振 | 联锁停机避免设备损毁 |
钢铁制造 | 轧机齿轮箱状态评估 | 齿轮断裂致产线中断 | 诊断啮合故障，维修周期延40% |
1. 监测层
o 主机系统：Bently Nevada 3500/25监测器，实时分析振动趋势。
o 诊断软件：System 1®平台，支持频谱分析与故障特征库匹配。
2. 控制层
o 安全联锁：联动Triconex 3351安全继电器，触发SIL3级停机。
o 通信接口：通过ProSoft MVI56-GEC网关接入DCS系统。
3. 安装套件
o 铠装接头：BN-CON-M12（IP67防护）。
o 防震底座：减震胶垫（耐受5Grms振动）。
