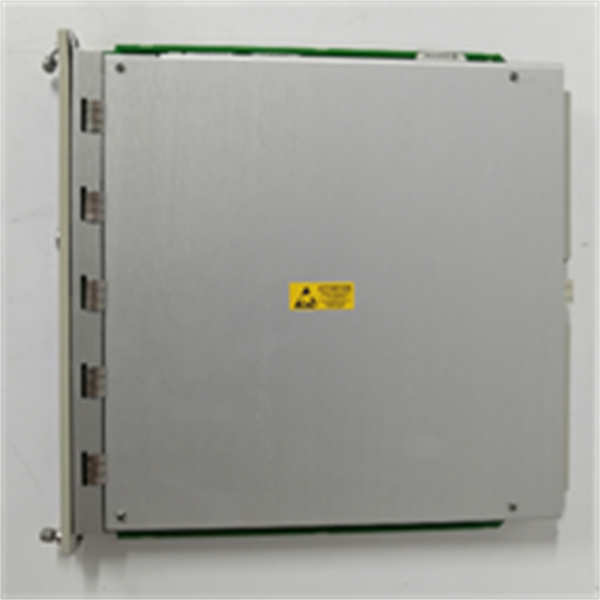

3500/22M 138607-01 是 Bently Nevada（本特利）3500 监测系统中的一款 瞬态数据接口模块（TDI），专为工业机械状态监测设计，用于采集、传输和分析瞬态波形数据，支持与 System 1TM 机械管理软件无缝集成。
在某大型火力发电厂的汽轮机监测系统中，3500/22M 138607-01 被用于实时捕捉转子振动瞬态数据。传统监测方案因采样率不足导致故障预警延迟，而该模块通过 1024 样本/秒的高采样率 和 动态通道使能盘，成功识别了轴承微裂纹的早期特征信号，提前 72 小时预警，避免了一次非计划停机（直接挽回经济损失超 500 万元）。
参数 | 数值 / 说明 |
型号 | 3500/22M 138607-01 |
制造商 | Bently Nevada（本特利） |
产品类别 | 瞬态数据接口模块（TDI） |
采样率 | 最高 1024 样本/秒（支持动态分辨率调整） |
通信协议 | 以太网（支持 OPC、System 1TM 专用协议） |
输入通道 | 支持加速度/速度/位移传感器信号（兼容 3300 系列探头） |
工作温度 | -40℃ ~ +85℃（满足 IEC 60068 工业环境标准） |
防护等级 | IP20（标准防护） |
安装方式 | DIN 导轨安装（17.5×12.7×2.8 cm） |
报警输出 | 2 路电流输出（4-20mA） |
1. 超高分辨率瞬态捕捉
通过 可编程通道使能盘 实现动态分辨率调节（最高 24 位），能清晰捕捉机械瞬态冲击信号（如齿轮箱齿面剥落）。
2. 智能数据压缩算法
采用 无损压缩技术，在保证数据完整性的前提下，将存储空间需求降低 60%，特别适合长期监测场景。
3. TDI 与 RIM 协同架构
与 3500/20 RIM 模块协同工作，实现监测数据与控制系统的实时交互（延迟 <50ms）。
典型应用案例
案例 1：风电齿轮箱故障诊断
某海上风电场使用 3500/22M 138607-01 监测齿轮箱振动，通过其 1024Hz 采样率 捕获到异常高频成分，结合 System 1TM 软件分析，提前 3 个月预测了行星轮磨损，节省维护成本 120 万元。
案例 2：石化压缩机状态监测
在乙烯裂解装置中，该模块与 330180-050-030-01 加速度传感器配合，实现了压缩机轴系扭振的精确测量，将设备故障率降低 35%。
安装与维护建议
· 安装：需确保 DIN 导轨安装面平整，通信端口远离强电磁干扰源（建议间距 >30cm）。
· 调试：使用 3500 配置工具 设置采样参数，建议初始采样率设为 512Hz，后期根据工况调整。
· 维护：模块内置 自检程序，故障时通过 LED 指示灯（绿色/红色）快速定位问题。
