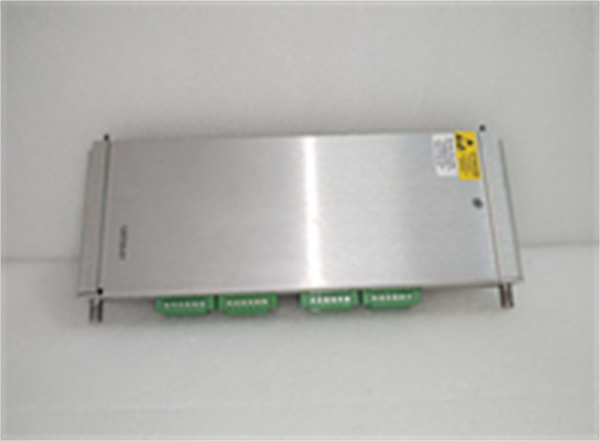

125720-01 BENTLY

BENTLY 125720-01 是贝克休斯旗下Bently Nevada公司生产的一款键相器模块，通常用于3300系列机械状态监测系统。该模块属于旋转机械状态监测的关键组件，其主要功能是提供精确的键相位（Keyphasor）信号和转速测量，为振动分析、动平衡校正及故障诊断提供同步参考基准。

应用场景：

在大型石化厂的离心压缩机组中，需要实时监测转子的振动情况。BENTLY 125720-01 键相器模块接收来自键相传感器（通常对准轴上的键槽或反光带）的脉冲信号。每当转子旋转一周，模块便产生一个精确的键相脉冲。这个脉冲被同步送至所有的振动监测通道（如BENTLY 3300 XL 8mm 振动传感器通道），使得系统能够确定振动高点相对于转子某一固定点的相位角。当机组振动超标时，运维人员可以利用125720-01 提供的精确相位信息，在转子的特定角度位置进行配重，实现现场动平衡，快速消除振动，避免非计划停机。

核心参数速览：

技术原理与创新价值：

创新点1：精确的相位参考与同步采集BENTLY 125720-01 的核心价值在于其提供的高精度键相脉冲。该脉冲标志着转子每转的基准点，使系统能够将所有振动信号与转子的角位置相关联。这对于识别不平衡、不对中、轴裂纹等故障特征至关重要，因为许多故障的振动相位具有特异性。创新点2：可靠的信号调理与抗干扰能力模块内部包含高质量的信号调理电路，能够处理来自电涡流传感器的微弱正弦波或方波信号，并将其整形为干净、陡峭的TTL或CMOS电平脉冲。其设计能有效抑制现场电磁干扰，确保键相信号的稳定性和可靠性，为后续分析提供可信的数据基础。创新点3：转速测量与系统集成除了键相功能，模块还能精确计算并输出转速值。它无缝集成于Bently Nevada 3300系统中，为框架内的其他监测模块（如振动监测模块）提供统一的转速和相位基准，是实现高级诊断和保护功能的基础。

应用案例与行业价值：

案例：发电厂汽轮机振动故障诊断与处理某电厂300MW汽轮机在启动过程中出现剧烈振动，接近跳机值。

· •应用流程：技术人员利用BENTLY 125720-01 键相器模块提供的相位信息，结合振动数据分析，确诊为转子存在显著的不平衡问题。通过在键相脉冲指示的特定角度位置进行精确配重。

· •带来的改进：一次配重后，振动值从150μm降至25μm以下，机组成功冲转至额定转速并网发电，避免了长达数周的停机检修和巨大的发电损失。

· •用户评价：振动分析师表示：“125720-01 提供的精准键相信号是我们能够快速完成现场动平衡的关键。它是旋转机械诊断工具箱里不可或缺的工具。”

相关产品组合方案

1. 1.BENTLY 3300/3500 监测器框架：125720-01 模块的安装载体和系统平台。

2. 2.BENTLY 330104-00-05-10-02 电涡流键相传感器：用于测量键相脉冲的探头。

3. 3.BENTLY 330180-90-00 前置器：与电涡流传感器配套使用。

4. 4.BENTLY 330101-00-05-10-02 电涡流振动传感器：用于测量轴振动的探头。

5. 5.BENTLY 3300 XL 8mm 振动监测模块：用于采集振动信号，需要键相模块同步。

6. 6.*BENTLY System 1软件平台：用于数据存储、分析和诊断。

安装维护与全周期支持

安装BENTLY 125720-01 需由专业人员进行。首先确保监测器框架断电，然后将模块插入框架背板的指定槽位。键相传感器的安装（包括探头间隙电压设定）必须严格按照手册执行，这是确保信号质量的关键。日常维护主要是通过监测系统软件检查键相信号的质量（如信号强度、稳定性），并定期检查传感器及电缆的完好性。
