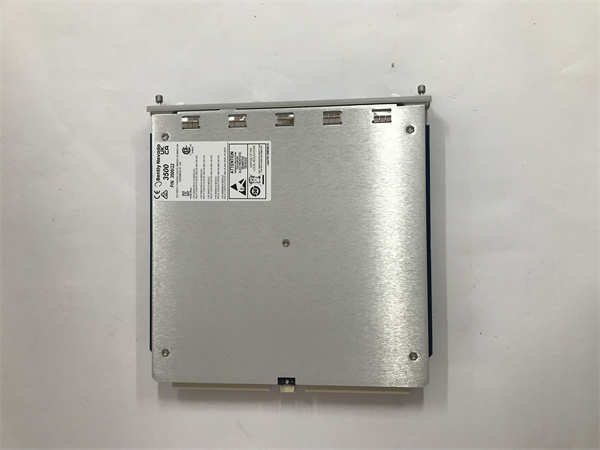

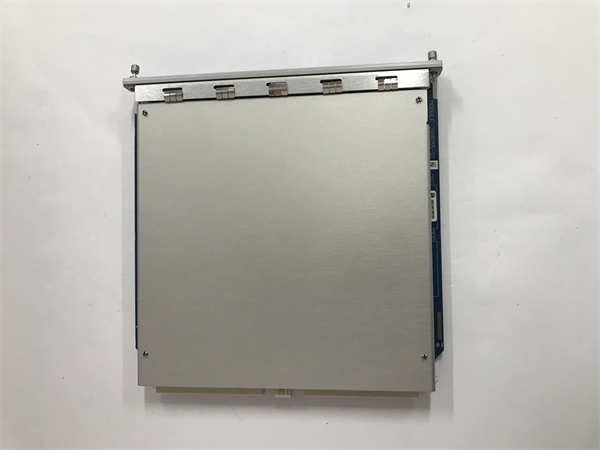

BENTLY 3500-22M 288055-01

BENTLY NEVADA 3500-22M (部件号 288055-01) 是贝克休斯（Bently Nevada）公司生产的3500机械保护系统系列中的一款继电器接口模块。它属于系统的最终执行单元，是连接保护系统与停机回路（如跳机电磁阀、主断路器）的关键桥梁。该模块接收来自监测模块（如振动、位移模块）的报警信号，并通过其内部的高可靠性继电

器触点，直接执行安全停机逻辑，是保障设备安全的“最后一道防线”。

应用场景：

在一座大型炼油厂的催化裂化装置中，主风机是核心设备，其意外停机将导致全装置停工，损失巨大。但同时，如果风机轴振动严重超标而未及时停机，则可能造成转子断裂、壳体破损的灾难性事故。BENTLY NEVADA 3500-22M 继电器模块在此扮演了至关重要的角色。当振动监测模块（如3500/42M）检测到振动值超过危险设定值时，会立即向3500-22M 发送一个“危险”报警信号。3500-22M 模块内部的继电器随即失电（“去激励”模式，故障安全），其硬触点断开，切断主风机透平的燃料控制回路，迫使机组快速安全停机，从而避免了设备的严重损坏和生产的安全事故。

核心参数速览：

技术原理与创新价值：

创新点1：故障安全型设计。 3500-22M 最核心的安全理念是“故障安全”。模块和外部停机回路被设计为在正常运行时，继电器线圈处于“通电激励”状态。一旦系统检测到危险（报警）、模块失电或模块自身发生故障，继电器线圈将失电（“去激励”），触点返回安全状态（常开点断开，常闭点闭合），从而触发停机。这种设计确保了任何单一故障（包括电源丢失、模块损坏）都会导向安全状态，最大限度地防止拒动。创新点2：四通道独立与冗余配置。 单个模块提供四个完全独立的继电器通道，允许用户为同一设备配置多级保护（如“报警”和“危险”），或将不同设备的保护回路集成在一个模块中，提高了配置灵活性并节省了机架空间。通道间的高等级隔离避免了相互干扰。创新点3：完善的在线诊断与测试能力。 模块具备强大的自诊断功能，持续监测继电器线圈和触点的健康状态。用户可以通过软件手动或自动定期测试继电器的动作功能，而无需实际触发停机，从而验证整个停机回路的完整性，实现预测性维护，增强了用户对安全系统的信心。

应用案例与行业价值：

案例：天然气压缩机组安全系统升级某天然气管道公司的关键压气站，为确保压缩机组安全，要求对停机回路进行升级，提高其可靠性。

· •应用流程： 在新的保护系统中，振动超限、润滑油压力低、轴承温度高等多个关键信号均被送至3500-22M 模块的不同通道。这些通道的触点以“串联”方式接入机组的紧急停机（ESD）回路。

· •带来的改进： 任何一路信号触发报警，都会导致3500-22M 对应通道的继电器失电，断开ESD回路，实现停机。其故障安全特性和在线测试功能，使运维团队能够定期验证停机回路的有效性，确保了保护的绝对可靠。

· •用户评价： 安全工程师评价道：“3500-22M 模块是我们安全系统的基石。它的故障安全设计和清晰的状态指示，让我们对这套保护系统非常放心。我们知道，在关键时刻，它一定能可靠动作。”

相关产品组合方案：

3500-22M 与以下3500系统组件构成完整的保护链：

· •3500/42M：振动监测模块，提供主要报警信号。

· •3500/45：轴向位置监测模块。

· •3500/32：温度监测模块。

· •3500/15：电源模块，为系统提供可靠电力。

· •3300 XL 8mm 电涡流传感器：信号来源。

· •跳机电磁阀、主电路断路器：是3500-22M 触点最终控制的执行机构。

安装维护与全周期支持：

3500-22M 的安装需在系统断电下进行，插入机架指定槽位。外部停机回路的接线必须严格按照图纸施工，确保采用“故障安全”逻辑。日常维护的核心是利用系统软件定期执行继电器测试，并观察模块前面板的LED指示灯状态。
