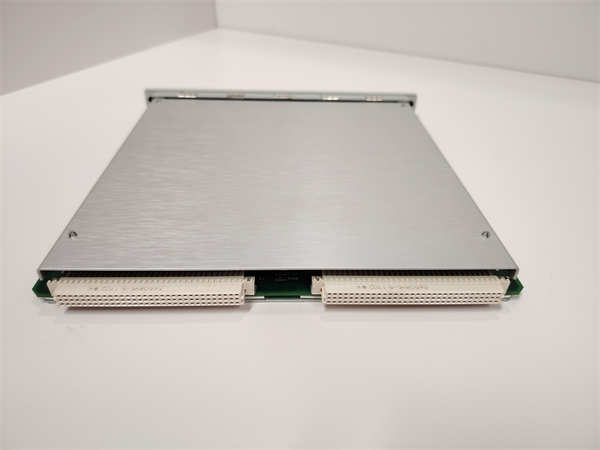

BENTLEY 3500/65 145988-02

简要说明：

3500/65（部件号：145988-02）是贝克休斯旗下本特利内华达（BENTLY NEVADA）公司生产的键相器模块，属于著名的3500机械保护系统的重要成员。该模块的核心功能是提供精确的键相（Keyphasor®）信号，为整个监测系统提供转速和相位参考，是实现设备动平衡、故障诊断和启停保护的基础。

应用场景：

在一座大型炼油厂的催化裂化装置中，一台至关重要的富气压缩机正在高速运转。其轴系上安装的电涡流传感器持续监测振动，但如果没有3500/65模块提供的键相信号，这些振动数据就只是没有“时间标签”的幅度值。3500/65模块通过处理键相传感器传来的脉冲，为每个振动数据点标记上其在轴旋转周期中的精确相位角。当操作人员发现振动幅度增大时，正是依靠3500/65提供的相位信息，才能准确判断出是不平衡、不对中还是摩擦等故障，从而制定出精准的维修方案，避免灾难性事故的发生。

核心参数速览：

技术原理与创新价值：

创新点1：高精度信号调理与抗干扰能力。3500/65模块的核心技术在于其前端信号调理电路。它能有效处理来自电涡流探头等传感器的原始正弦波或模拟信号，将其转换为干净、陡峭的方波脉冲（键相信号）。这一过程包含了滤波、放大和比较，能有效抑制现场常见的电磁噪声，确保即使在恶劣的工业环境下，也能提取出稳定、精确的每转一次脉冲，为整个监测系统提供可靠的“心跳”。创新点2：双通道冗余与交叉校验设计。模块配备了两个完全独立的键相通道。这一创新设计允许用户连接两个键相传感器（例如，从驱动端和非驱动端），不仅提供了冗余备份，提高了系统可靠性，还能通过两个通道的读数进行交叉校验，验证键相信号的真实性，防止因单个传感器故障而导致系统误判或误停机。创新点3：与3500系统的深度集成与智能诊断。3500/65并非一个独立的仪表，而是3500系统网络化的智能节点。它通过背板与其他监测模块（如振动监测模块3500/42M）实时交换数据。模块本身具备强大的自诊断功能，能够持续监测传感器线路的开路、短路故障以及信号质量，并通过框架接口和LED指示灯实时报告，极大提升了系统的可维护性和可用性。

应用案例与行业价值：

在某巨型水电站，其核心水轮发电机组的状态监测系统全面采用了BENTLY NEVADA 3500系统，其中3500/65键相器模块负责监测大轴的转速和相位。在一次例行开机过程中，系统监测到振动异常。通过分析由3500/65提供相位基准的振动数据，工程师迅速诊断出是转子部件存在轻微的动态不平衡问题。他们利用3500/65的信号在不停机的情况下进行了在线动平衡校正，成功将振动值降至安全范围，避免了一次非计划停机，挽回了巨大的发电损失。电厂维护主管表示：“3500/65提供的精准相位信息，是我们进行预测性维护和快速故障诊断的基石，其可靠性无可挑剔。”

相关产品组合方案：

为构建完整的机械保护监测系统，推荐以下与3500/65协同工作的BENTLY NEVADA产品：

· •3500/42M： 增强型振动监测模块，是系统的主力，依赖3500/65的键相信号进行相位分析。

· •3500/22M： 轴向位置监测模块，用于监测推力盘位置。

· •3500/25： 转速模块，可作为3500/65的补充或备用。

· •3500/15： 温度监测模块，监测轴承温度等参数。

· •3500/92： 通信网关，将3500系统数据传送至DCS或上层诊断软件。

· •3300 XL 8mm 电涡流传感器： 如330104-00-05-10-02-00，是键相信号的常用来源。

· •System 1® 软件平台： 强大的资产性能管理软件，深度利用3500/65提供的相位信息进行高级诊断。

安装维护与全周期支持：

3500/65模块的安装需在系统断电情况下进行，将其对准3500框架的槽位导轨插入，并用模块顶部的锁紧螺钉固定。安装的关键在于前期的传感器校准和接线。日常维护主要是通过框架界面或配套软件监控其状态指示灯和诊断信息，定期检查传感器与测点的间隙电压。
